S-300_RTD6_(TCP)

<< Click to Display Table of Contents >>

Navigation:  Работа с конроллерами в MasterSCADA 4D > Руководство по работе с конроллером SIMBOL-300 > Подключение устройств по протоколам > Специализированные протоколы и модули SIMBOL-300 > Modbus TCP > Модули S-300 TCP > Аналоговые модули >

S-300_RTD6_(TCP)

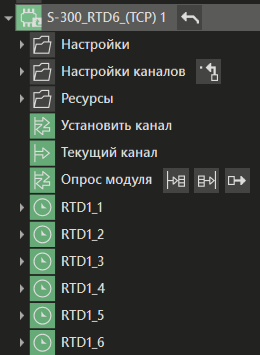

Модуль аналогового ввода, содержащий 6 каналов:

S_300_RTD6_TCP_1

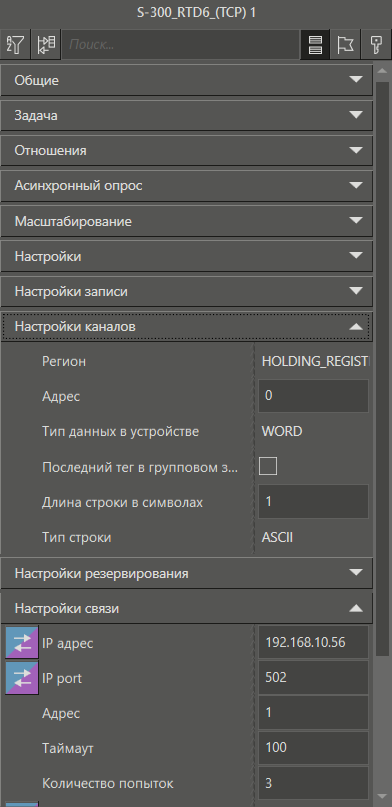

Вид панели свойств модуля:

S_300_RTD6_TCP_2

Описание свойств представлено в соответствующем разделе.



S-300-RTD6 (TCP) — 6-канальный модуль ввода сигналов термосопротивлений с поддержкой протокола TCP. Предназначен для подключения термометров сопротивления Pt100, Pt500, Pt1000.S-300_RTD6_(TCP) содержит 6 каналов с настройками: доступ - Input, тип значения - SYSTEM_LREAL_PARAM. Модуль соответствует блоку ввода термосопротивлений RTD1-RTD6 устройства. Предназначен для подключения термометров сопротивления Pt100, Pt500, Pt1000 по протоколу Modbus TCP.



Описание каналов модуля:

Название

Доступ

Тип значения

Описание

RTD

Input

SYSTEM_LREAL_PARAM

Группа каналов. Содержит 6 каналов (RTD1-RTD6). Адреса Modbus: 0...5. Значение температуры в °C.
