В MasterSCADA 4D есть возможность создания собственного библиотечного модуля для протокола WIO.
Для создания модуля следует выполнить следующие действия:
•В разделе Модули ввода-вывода нужно копировать любой нужный модуль:

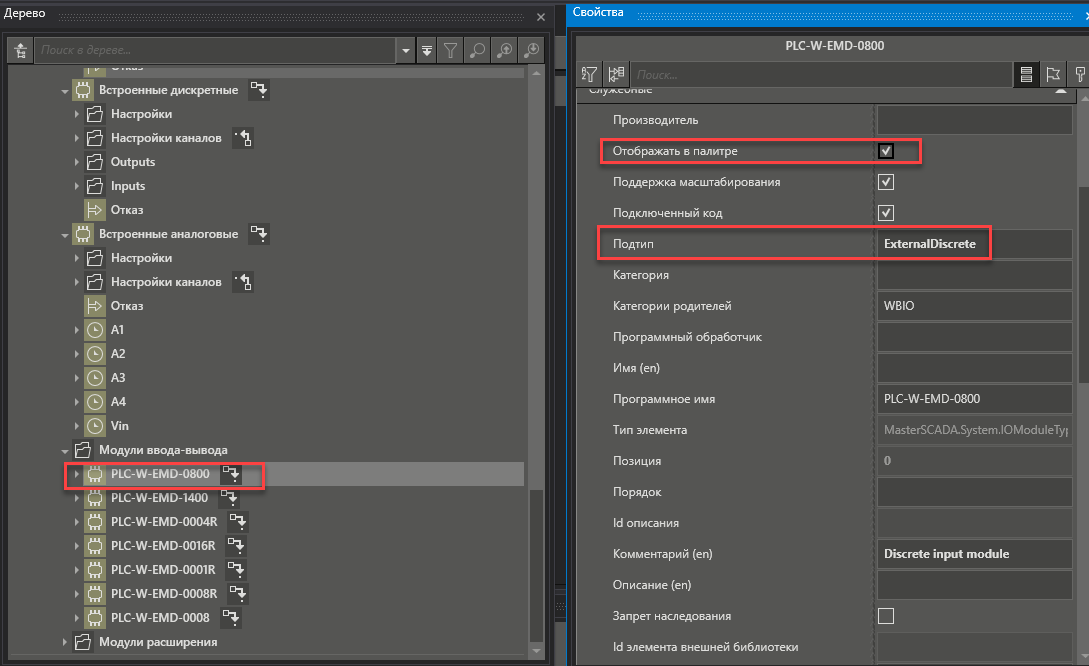

•Далее у модуля необходимо определить его тип в поле Подтип панели свойств. Если копируется Базовый, то следует установить флаг Отображать в палитре (для базового флаг по умолчанию снят):
Возможные варианты для задания типа модуля:
•InternalDiscrete – встроенные дискретные вводы;
•InternalAnalog – встроенные аналоговые вводы;
•ExternalDiscrete – модули ввода-вывода (которые подключаются справа);
•InternalModule – модули расширения (которые вставляются в контроллер).
При вводе значения, не входящего в список, опрос модуля не происходит, выводится ошибка модуля.
В зависимости от выбранного типа выбирается способ формирования имени.
•После определения типа модуля нужно добавить или скопировать каналы и дать им имена.
У каждого канала есть одна единственная настройка – Name. Следует задать имя канала, соответствующее его названию в GPIO чипе. Имя канала можно посмотреть либо в соответствующей документации, либо, выполнив команду gpioinfo в терминале контроллера.
Также нужно задать тип доступа канала: Для входов – Input, для выходов – Output или InOut.
