К основным настройкам каналов встроенных дискретных модулей протокола GPIO относятся свойства из категории Масштабирование и Настройки:

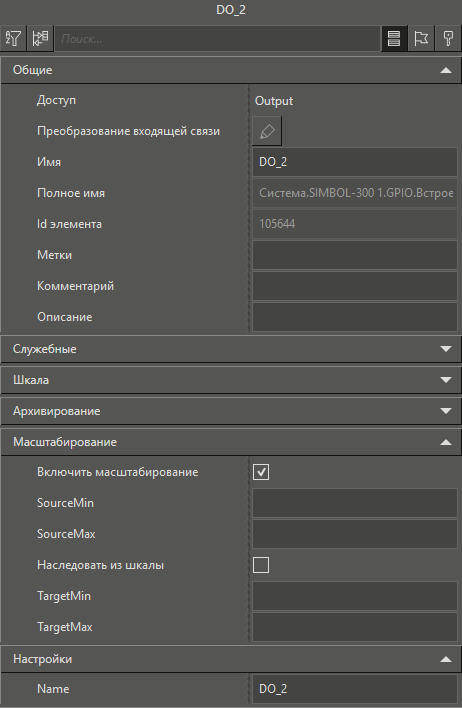

Основные настройки каналов в панели свойств:
Название |
Описание |
|---|---|
Категория Шкала |
В данной категории можно назначить шкалу и определить ее настройки. |
Категория Масштабирование |
|
Включить масштабирование |
Если будут настроены значения масштабирования, то когда флаг установлен, будет применяться масштабирование. |
SourceMin |
Минимальное значение в устройстве. |
SourceMax |
Максимальное значение в устройстве. |
Наследовать из шкалы |
Данная настойка позволяет автоматически задавать значения для настроек TargetMin и TargetMax из назначенной на канал шкала AI. |
TargetMin |
Минимальное значение в MasterSCADA 4D. |
TargetMax |
Максимальное значение в MasterSCADA 4D. |
Категория Настройки |
|
Name |
Задается имя канала, соответствующее его названию в GPIO чипе. Для всех каналов свойство преднастроено. |
