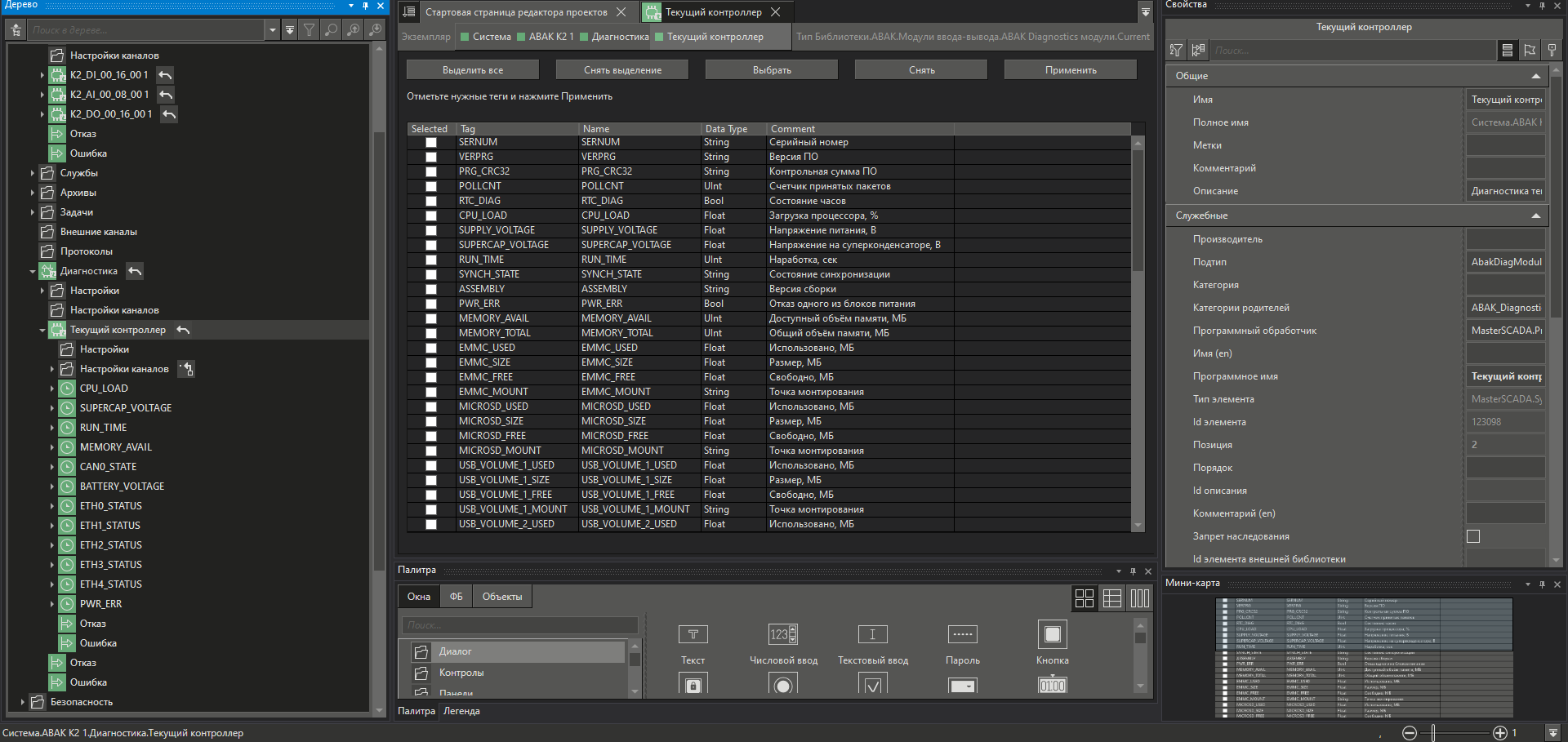

Двойной клик мыши по модулю Текущий контроллер приводит к открытию диалога импорта тегов:
Описание элементов управления:
Элемент |
Описание |
|---|---|
Выделить все |
Выделяет все теги в таблице. |
Снять выделение |
Снимает выделение со всех ранее выбранных каналов в таблице. |
Выбрать |
Если выделить группу каналов или только один и нажать кнопку Выбрать, то напротив этих каналов установится флаг. Флаг также можно установить/снять, нажав по нему в поле таблицы Selected. |
Снять |
Если выделить группу каналов или только один, из тех которые ранее были отмечены флагами в таблице и нажать кнопку Снять. То напротив этих каналов флаг будет снят. Флаг также можно установить/снять нажав по нему в поле таблицы Selected. |
Применить |
После нажатия на кнопку Применить отмеченные флагами каналы будут добавлены в дерево системы MаsterSCADA 4D. |
Описание столбцов таблицы импорта тегов:
Столбец |
Описание |
|---|---|
Tag |
Имя тега. |
Name |
Имя параметра. |
Data Type |
Тип данных. |
Comment |
Комментарий. |
Импортировать теги можно из xslx-файла, находящегося в ресурсах MasterSCADA 4D. Редактирование файла извне не допускается.
Для добавления тега требуется отметить флажками нужные теги и нажать кнопку Применить.
Возможные ошибки

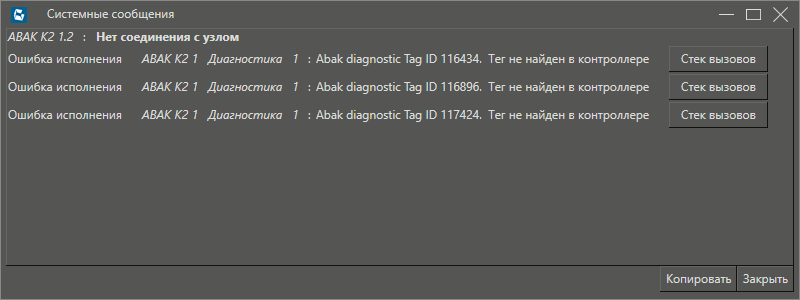

Если при запуске проекта на исполнение появляется следующее сообщение:
Это означает, что данный тег не найден в файле tags_index_shm. Такие теги будут иметь неопределенный признак качества (Uncertain).

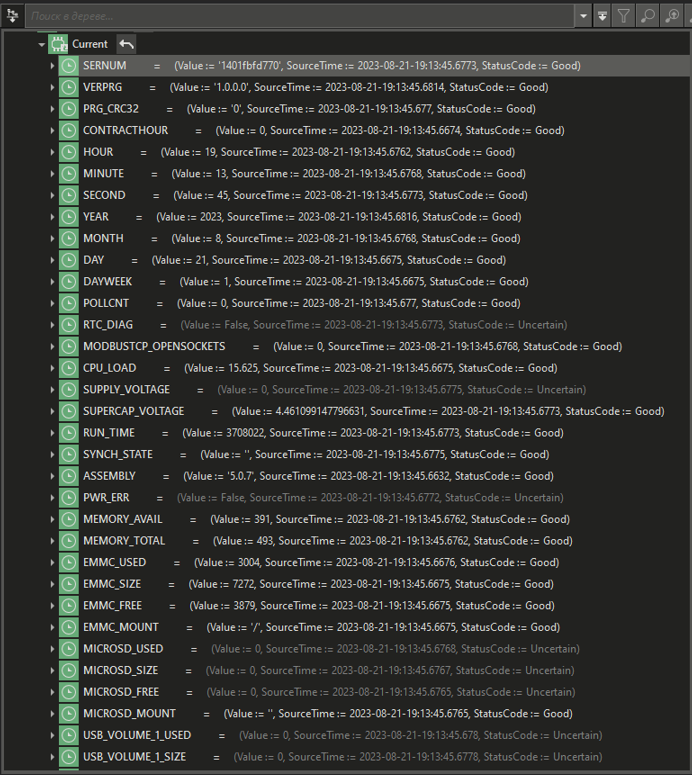

Однако, даже если тег найден в tags_index_shm, он может не опрашиваться и также иметь признак Uncertain. Это означает, что данная модель контроллера не поддерживает этот диагностический параметр, и значение данного параметра пустое:
