Название

Тип

Описание

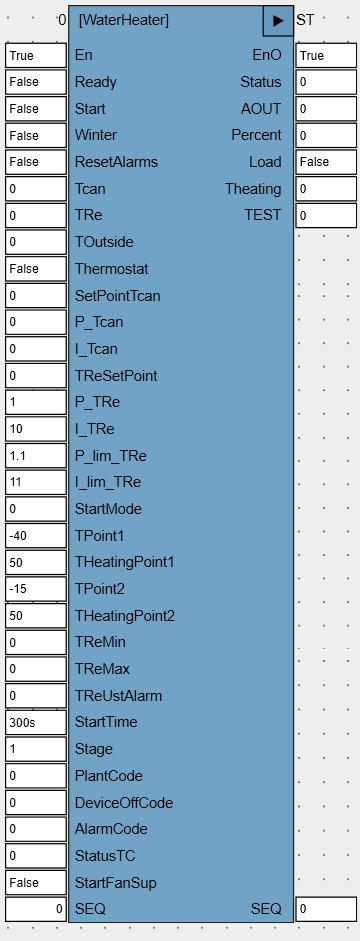

Входы

Ready

BOOL

Установка готова к запуску.

Start

BOOL

Запуск вентиляционной установки.

Winter

BOOL

Указывается сезон работы. True — использование калорифера зимой, False — использование калорифера летом.

ResetAlarms

BOOL

Сигнал для сброса аварии.

Tcan

REAL

Температура канала.

TRe

REAL

Температура обратной воды.

TOutside

REAL

Температура наружного воздуха.

Thermostat

BOOL

Термостат водяного калорифера.

SetPointTcan

INT

Уставка температуры притока.

P_Tcan

REAL

Пропорциональный коэффициент регулятора температуры притока.

I_Tcan

REAL

Интегральный коэффициент регулятора температуры притока.

TReSetPoint

INT

Уставка температуры обратной воды.

P_TRe

REAL

Пропорциональный коэффициент регулятора температуры обратной воды в дежурном режиме.

I_TRe

REAL

Интегральный коэффициент регулятора температуры обратной воды в дежурном режиме.

P_lim_TRe

REAL

Пропорциональный коэффициент регулятора температуры обратной воды в режиме ограничения.

I_lim_TRe

REAL

Интегральный коэффициент регулятора температуры обратной воды в режиме ограничения.

StartMode

INT

Режим запуска:

•0 — уставка регулирования температуры обратной меняется от температуры прогрева до минимальной температуры в течении времени StartTime;

•1 — уставка регулирования температуры обратной меняется от максимальной температуры до минимальной в течении времени StartTime;

•2 — управляющий сигнал изменяется от 1000 до значения из регулятора в течении времени StartTime.

TPoint1

INT

Первая опорная точка должна быть меньше, чем вторая.

THeatingPoint1

INT

Температура прогрева первой опорной точки.

TPoint2

INT

Вторая опорная точка.

THeatingPoint2

INT

Температура прогрева второй опорной точки.

TReMin

INT

Минимальная температура обратной воды.

TReMax

INT

Максимальная температура обратной воды.

TReUstAlarm

INT

Аварийная уставка температуры обратной воды.

StartTime

TIME

Время запуска. Если 0 — мягкий пуск не активен.

Stage

UINT

Позиция водяного калорифера (1–2).

PlantCode

ULINT

Настройка сезонной работы: 0bit — использование водяного калорифера зимой, 1bit — использование водяного калорифера летом.

DeviceOffCode

INT

Причина отключения устройства при аварии. Подробнее смотрите в ФБ AlarmProcessing.

AlarmCode

INT

Код аварии. Подробнее смотрите в ФБ AlarmProcessing.

StatusTC

INT

Статус контроля температуры.

StartFanSup

BOOL

Вентилятор притока запущен.

SEQ

INT

Текущее значение шага регулирования температуры канала.

Выходы

Status

INT

Текущее состояние калорифера:

•0bit — работа;

•1bit — авария;

•2bit — прогрев;

•3bit — ограничение;

•4bit — мягкий пуск;

•8bit — перегрев;

•9bit — авария Тобр;

•10bit — авария Тканала и термостата;

•11bit — авария Тканала.

AOUT

INT

Сигнал управления клапаном.

Percent

REAL

Производительность в процентах.

Theating

REAL

Температура прогрева.

SEQ

INT

Текущее значение шага регулирования температуры канала.
