Объект Конвейер предназначен для
Вид элемента в палитре:
Вид объекта Шнека в категории Окна в рабочей области редактора HMI:
конвейер 80 |
|
конвейер 160 |
|
конвейер 120 |
|
конвейер 240 |
|
конвейер 320 |
|
конвейер 400 |
|
конвейер 480 |
|
Вид объекта Конвейер в категории Окна.Панель управления в рабочей области редактора HMI:
Панель управления Конвейера |
|
Свойства окон Конвейера

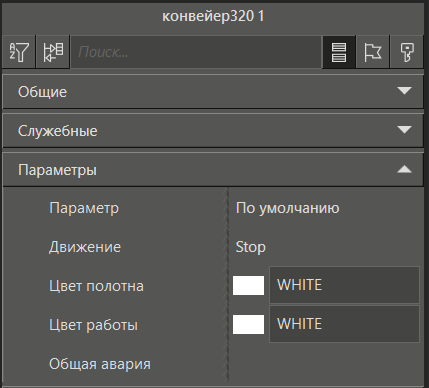

Вид панели свойств Окон конвейера:

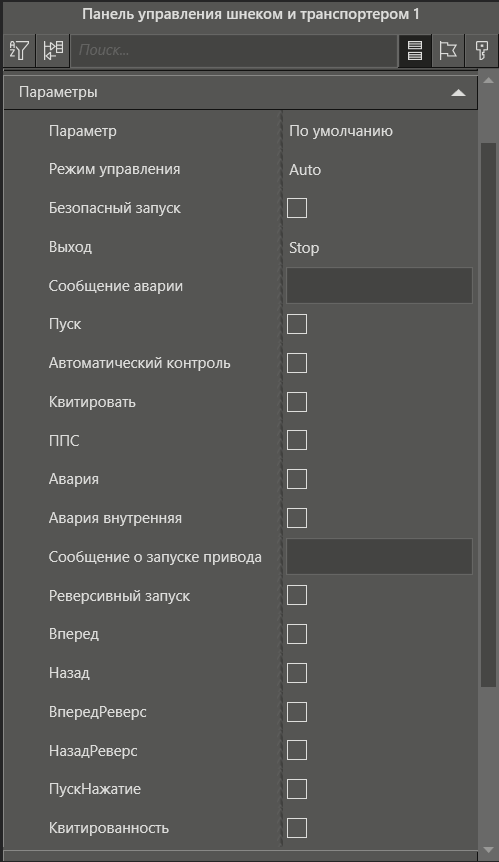

Вид панели свойств Окна Панели управления конвейера:
Описание основных свойств:
Название |
Описание |
Свойства Окон |
|
Движение |
Направление движения конвейера Straight/Stop/Reverse (Прямое/ Стоп/ Обратное) |
Общая авария |
Параметр индикации аварийного состояния системы |
Свойства Окна Панели управления |
|
Режим управления |
Выбор между ручным и автоматическим управлением |
Безопасный запуск |
Параметр, разрешающий запуск только при выполнении всех условий безопасности |
Выход |
Параметр текущего состояния выхода управления |
Сообщение аварии |
Параметр индикации наличия аварийного сообщения |
Пуск |
Параметр команды ручного запуска |
Автоматический контроль |
Параметр включения автоматического контроля параметров |
Квитировать |
Параметр подтверждения/сброса аварийных состояний |
ППС |
Параметр промежуточного программного средства |
Авария |
Параметр общего аварийного состояния |
Авария внутренняя |
Параметр индикации внутренних ошибок оборудования |
Сообщение о запуске привода |
Параметр статуса запуска двигателя |
Реверсивный запуск |
Параметр разрешения реверсного режима работы |
Вперед |
Параметр команды движения в прямом направлении |
Назад |
Параметр команды движения в обратном направлении |
Вперед Реверс |
Параметр команды реверса в прямое направления |
Назад Реверс |
Параметр команды реверса в обратное направления |
Пуск Нажатие |
Параметр фиксации состояния кнопки пуска |
Квитированность |
Параметр статуса подтверждения аварийных сообщений |
Вид в клиенте визуализации

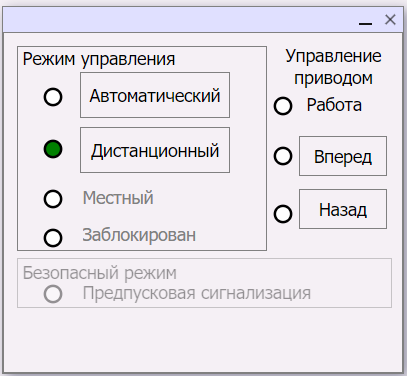

Активный вид |

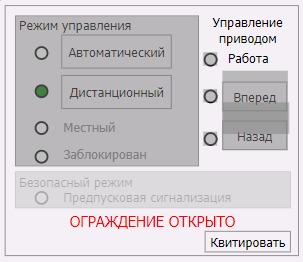

Вид ошибки "ОГРАЖДЕНИЕ ОТКРЫТО" |
|
|
Режим работы Конвейера можно настроить через Панель управления по нажатию левой кнопкой мыши на объект.
Параметры в дереве объекта
Параметры отражают текущее состояние объекта в программе. Позволяют контролировать и управлять оборудованием, настраивать логику работы и реагировать на аварии.

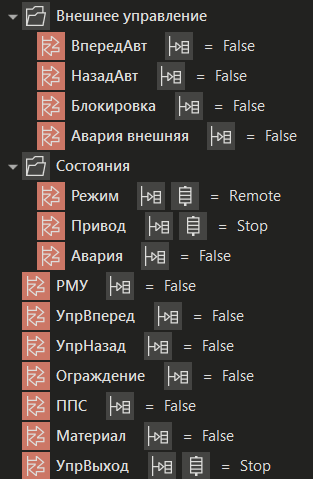

Вид параметров в дереве объекта Конвейера:

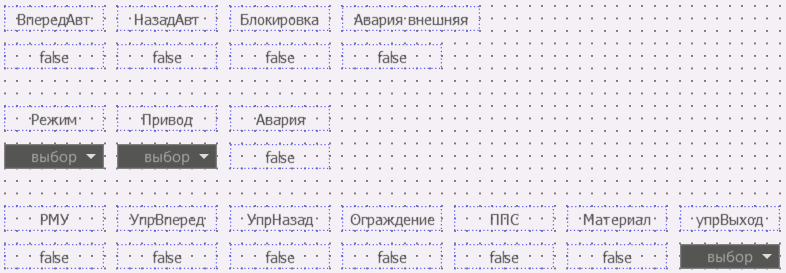

Вид параметров в рабочей области редактора HMI:

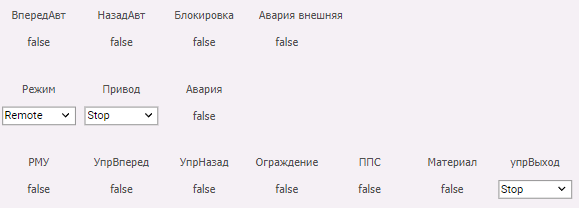

Вид параметров в клиенте визуализации
