Объект Шнек предназначен для
Вид элемента в палитре:
Вид объекта Шнека в категории Окна в рабочей области редактора HMI:
Шнек |
Шнек изометрия |
|
|
Вид объекта Шнек в категории Окна.Панель управления в рабочей области редактора HMI:
Панель управления Шнека |
|
Свойства окон Шнека

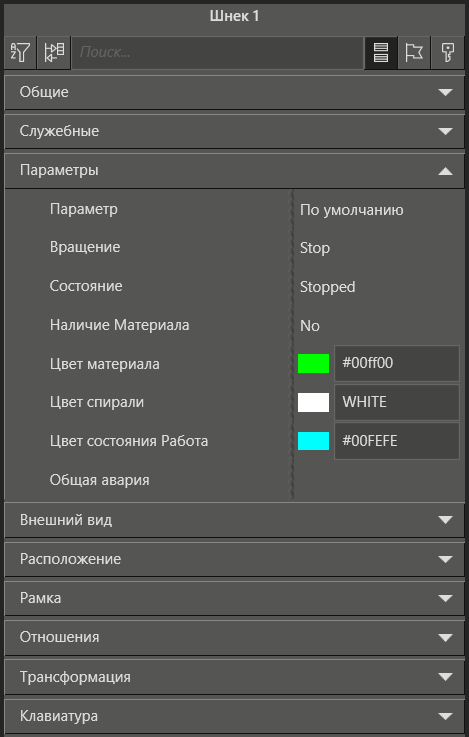

Вид панели свойств Окон шнека:

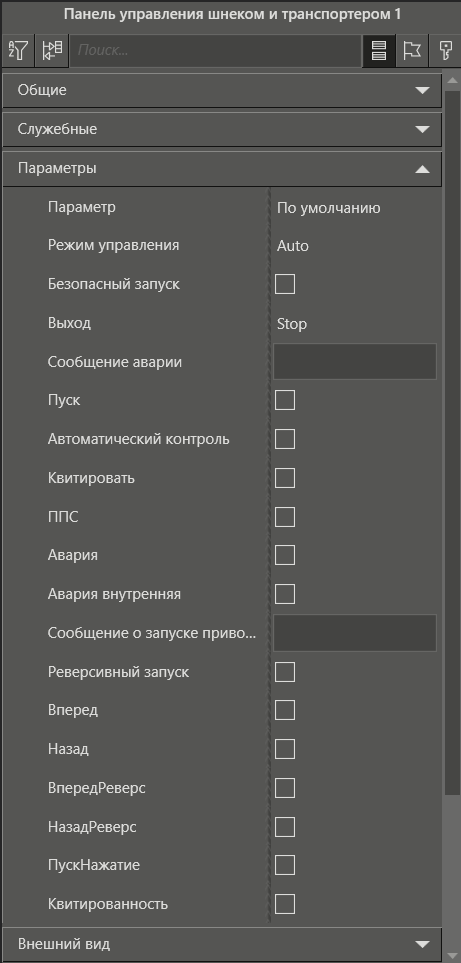

Вид панели свойств Окна Панели управления шнека:
Описание основных свойств:
Название |
Описание |
Свойства Окон |
|
Вращение |
Параметр текущего режима работы шнека (Stop/Straight/Reverse) |
Состояние |
Параметр текущего статуса оборудования (Stopped/Started) |
Наличие материала |
Параметр индикации присутствия материала в шнеке (Yes/No) |
Общая авария |
Параметр индикации аварийного состояния системы |
Свойства Окна Панели управления |
|
Режим управления |
Выбор между ручным (Manual) и автоматическим (Auto) управлением шнеком |
Безопасный запуск |
Параметр, разрешающий запуск только при выполнении всех условий безопасности |
Выход |
Параметр текущего состояния выхода управления |
Сообщение аварии |
Параметр индикации наличия аварийного сообщения |
Пуск |
Параметр команды ручного запуска шнека |
Автоматический контроль |
Параметр включения автоматического контроля параметров |
Квитировать |
Параметр подтверждения/сброса аварийных состояний |
ППС |
Параметр промежуточного программного средства (настройки связи) |
Авария |
Параметр общего аварийного состояния |
Авария внутренняя |
Параметр индикации внутренних ошибок оборудования |
Сообщение о запуске привода |
Параметр статуса запуска двигателя шнека |
Реверсивный запуск |
Параметр разрешения реверсного режима работы |
Вперед |
Параметр команды движения шнека в прямом направлении |
Назад |
Параметр команды движения шнека в обратном направлении |
Вперед Реверс |
Параметр команды реверса в прямое направления |
Назад Реверс |
Параметр команды реверса в обратное направления |
Пуск Нажатие |
Параметр фиксации состояния кнопки пуска |
Квитированность |
Параметр статуса подтверждения аварийных сообщений |
Вид в клиенте визуализации
Активный вид |
Вид вращения |
|
|

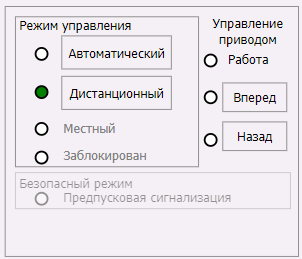

Режим работы Шнека можно настроить через Панель управления по нажатию левой кнопкой мыши на объект.
Параметры в дереве объекта
Параметры отражают текущее состояние объекта в программе. Позволяют контролировать и управлять оборудованием, настраивать логику работы и реагировать на аварии.

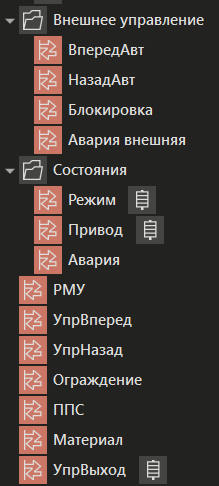

Вид параметров в дереве объекта Шнек:

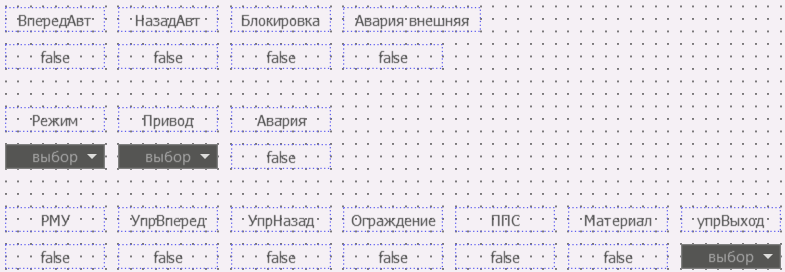

Вид параметров в рабочей области редактора HMI:

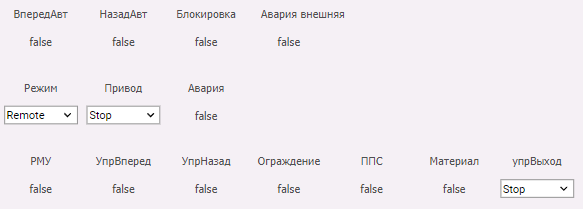

Вид параметров в клиенте визуализации
