Объект Мешалка предназначен для создания изображения мешалки в разных проекциях и управления ею через Панель управления.
Вид элемента в палитре:
Вид объекта Мешалка в категории Окна в рабочей области редактора HMI:
Емкость с мешалкой |
Мешалка 450 |
Мешалка вертикальная |
|
|
|
Вид объекта Мешалка в категории Окна.Панель управления в рабочей области редактора HMI:
Панель управления мешалкой |
|
Свойства окон мешалки

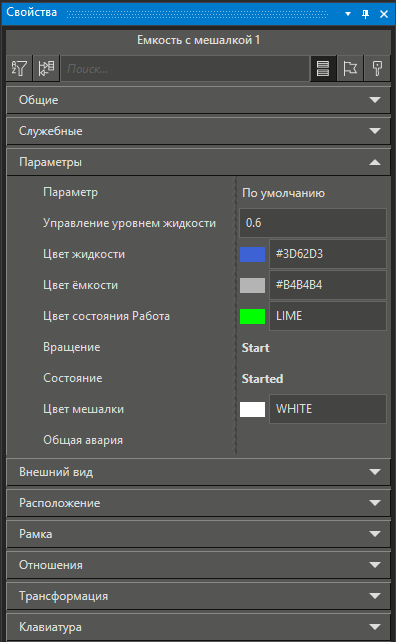

Вид панели свойств Окон мешалки:

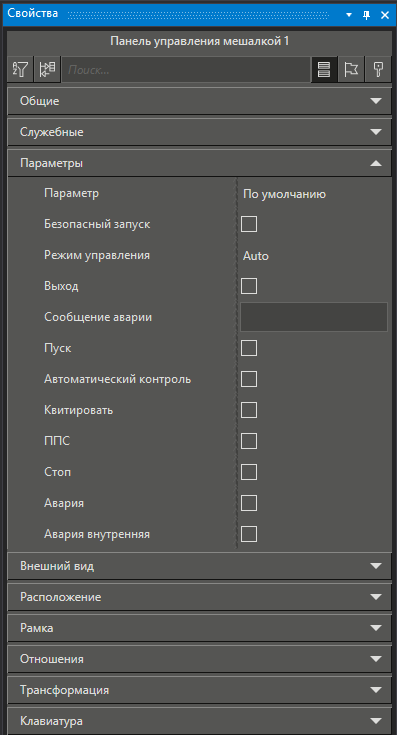

Вид панели свойств Окна Панели управления мешалки:
Описание основных свойств:
Название |
Описание |
Свойства Окон |
|
Вращение |
Отвечает за анимацию вращения вентилятора воздуходувки. •Stop - анимации нет •Start - анимация есть |
Состояние |
Отвечает за индикатор состояния положения шнека, меняет цвет корпуса элемента от условия. •Stopped - цвет когда остановлен •Started - цвет когда в движении |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Свойства Окна Панели управления |
|
Режим управления |
Выбор между ручным (Manual) и автоматическим (Auto) управлением шнеком |
Безопасный запуск |
Параметр, разрешающий запуск только при выполнении всех условий безопасности |
Выход |
Параметр текущего состояния выхода управления |
Пуск |
Параметр команды ручного запуска шнека |
Сообщение аварии |
Параметр индикации наличия аварийного сообщения |
Автоматический контроль |
Параметр включения автоматического контроля параметров |
Квитировать |
Параметр подтверждения/сброса аварийных состояний |
ППС |
Параметр промежуточного программного средства (настройки связи) |
Стоп |
Параметр отвечает за остановку работы насоса |
Авария |
Параметр общего аварийного состояния |
Авария внутренняя |
Параметр индикации внутренних ошибок оборудования |
Вид в клиенте визуализации
Активный вид |
Рабочий вид |
|
|

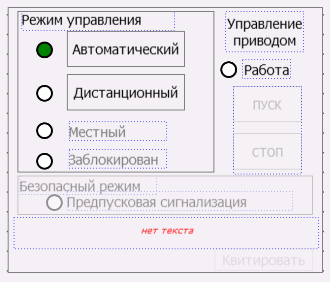

Режим работы Мешалки можно настроить через Панель управления по нажатию левой кнопкой мыши на объект.
Параметры в дереве объекта
Параметры отражают текущее состояние объекта в программе. Позволяют контролировать и управлять оборудованием, настраивать логику работы и реагировать на аварии.

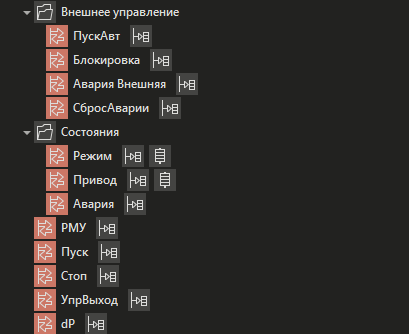

Вид параметров в дереве объекта Мешалка

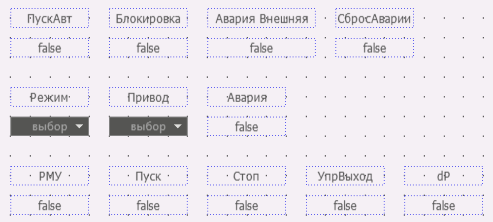

Вид параметров в рабочей области редактора HMI:

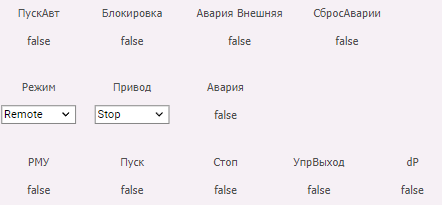

Вид параметров в клиенте визуализации
