Категория Насосы палитры редактора HMI содержит элементы для создания изображения насоса

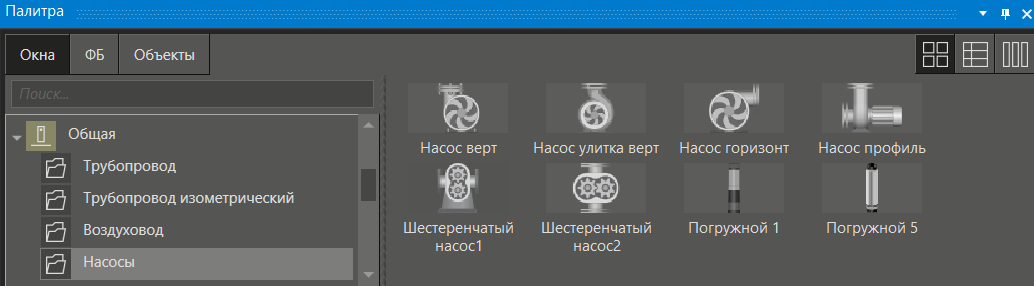

В палитре редактора HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Насос верт; Насосс улитка верт; Насос горизонт; Шестеренчатый насос1; Шестеренчатый насос2; Насос профиль; Погружной 1; Погружной 5.
От выбранного графического элемента могут меняться его свойства.

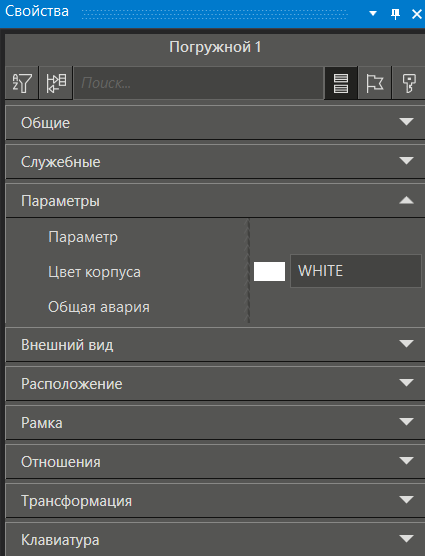

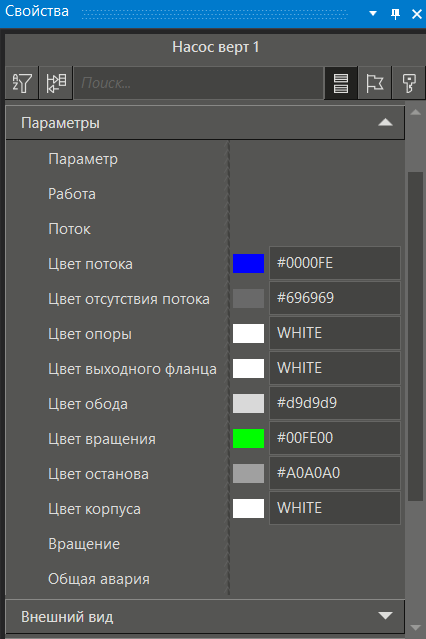

Вид панели свойств:
Основные свойства насоса
Название параметра |
Описание |
Работа |
Отвечает за индикатор состояния работы насоса. •Stopped - индикатор не горит •Started - индикатор горит |
Поток |
Отвечает за индикатор потока вещества в насосе. •No - цвет фона когда нет •Yes - цвет фона когда да |
Вращение |
Отвечает за анимацию вращения элементов насоса. •Stop - анимации нет •Start - анимация есть |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
