Категория Задвижки/Клапаны палитры редактора HMI содержит элементы для создания изображения задвижек или клапонов

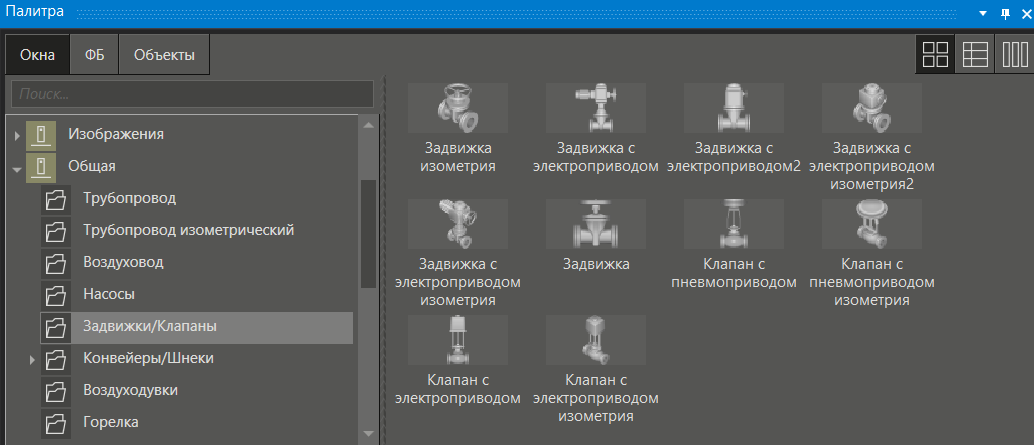

В палитре редактора HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Задвижка изометрия 1; Задвижка с электроприводом 1; Задвижка с электроприводом2 1; Задвижка с электроприводом изометрия2 1; Задвижка с электроприводом изометрия 1; Задвижка 1;
Клапан с пневмоприводом 1; Клапан с пневмоприводом изометрия 1; Клапан с электроприводом 1; Клапан с электроприводом изометрия 1.
От выбранного графического элемента могут меняться его свойства.

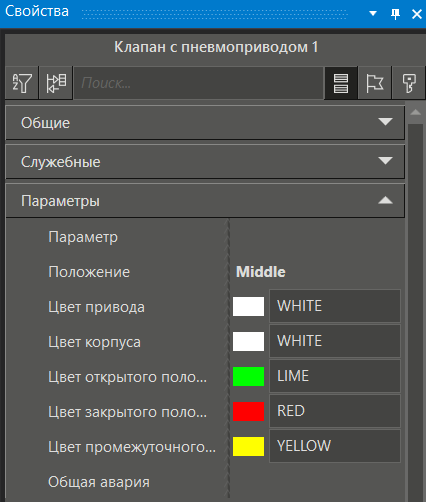

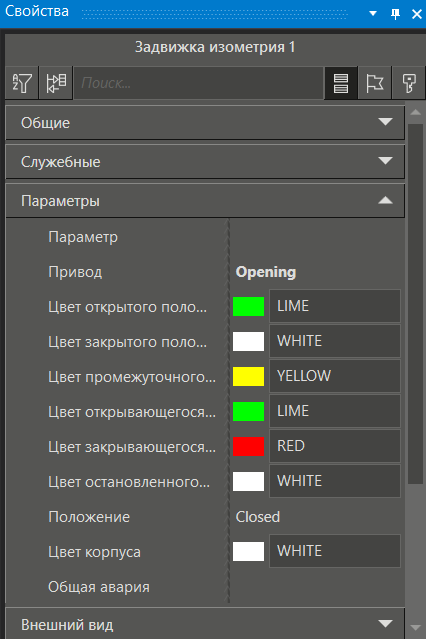

Панель свойств насоса выглядит следующим образом:
Основные свойства задвижки/клапана
Название параметра |
Описание |
Положение |
Отвечает за индикатор состояния положения задвижки или клапана, меняет цвет элемента от условия. •Middle - цвет когда по середине •Opening - цвет когда открыт •Closing - цвет когда закрыт |
Привод |
Отвечает за индикатор состояния привода, меняет цвет элемента от условия. •Stopped - цвет когда остановлен •Opening - цвет когда открывает •Closing - цвет когда закрывает |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
