Категория Конвейеры/Шнеки палитры редактора HMI содержит элементы для создания изображения конвейеров или шнеков.

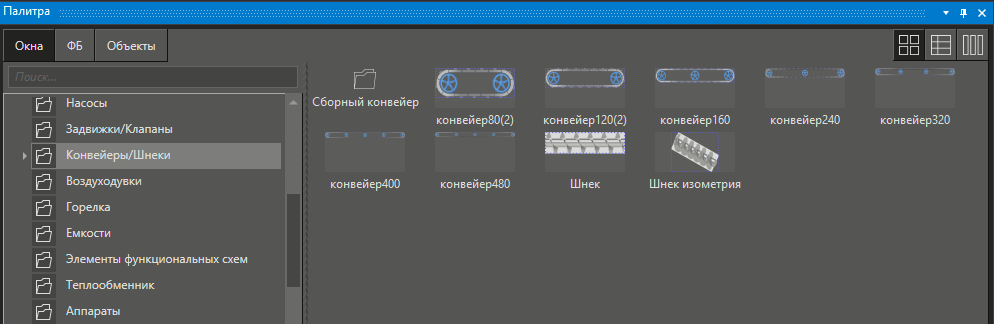

В палитре редакторы HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:

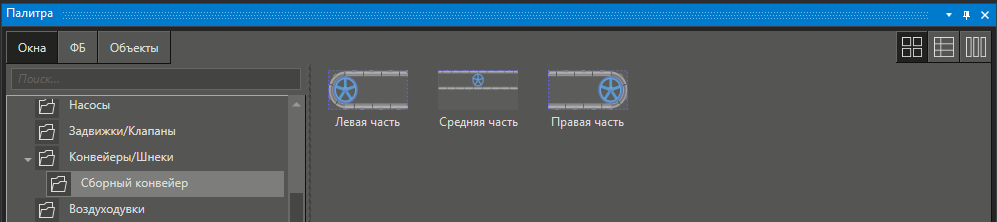

Сборный конвейер (левая часть, средняя часть, правая часть); Конвейер80(2); Конвейер120(2); Конвейер160; Конвейер240; Конвейер320; Конвейер400; Конвейер480; Шнек; Шнек изометрия.
От выбранного графического элемента могут меняться его свойства.

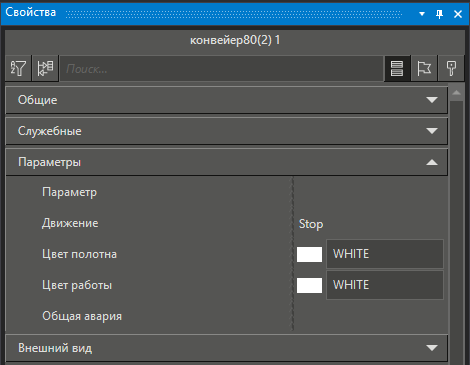

Панель свойств Конвейера выглядит таким образом:

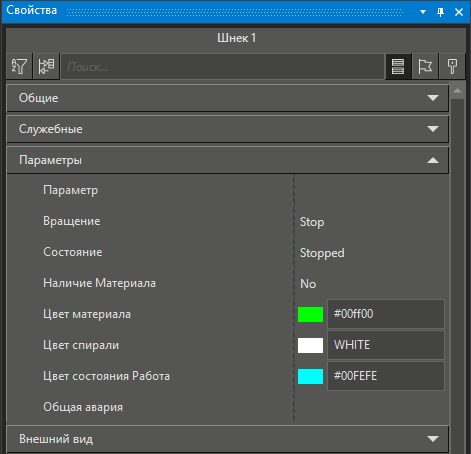

Панель свойств Шнека:
Основные свойства конвейера/Шнека
Название параметра |
Описание |
Движение |
Отвечает за анимацию движения элементов конвейера. •Stop - анимации нет •Straight - анимация движения против часовой стрелки •Reverse - анимация движения по часовой стрелке |
Вращение |
Отвечает за анимацию вращения элементов шнека. •Stop - анимации нет •Straight - анимация движения против часовой стрелки •Reverse - анимация движения по часовой стрелке |
Состояние |
Отвечает за индикатор состояния положения шнека, меняет цвет корпуса элемента от условия. •Stopped - цвет когда остановлен •Started - цвет когда в движении |
Наличие материала |
Отвечает за индикатор состояния положения шнека, меняет цвет фона элемента от условия. •No - цвет когда без материала •Yes - цвет когда с материалом |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
