Категория Воздуходувки палитры редактора HMI содержит элементы для создания изображения воздуходувок.

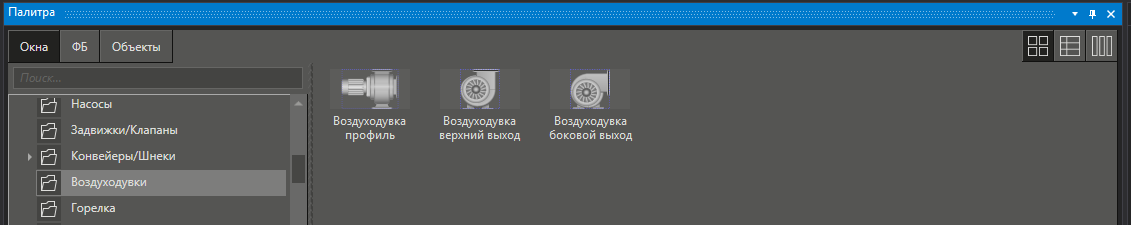

В палитре редакторы HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Воздуходувка профиль, Воздуходувка верхний выход, Воздуходувка боковой выход.
От выбранного графического элемента могут меняться его свойства.

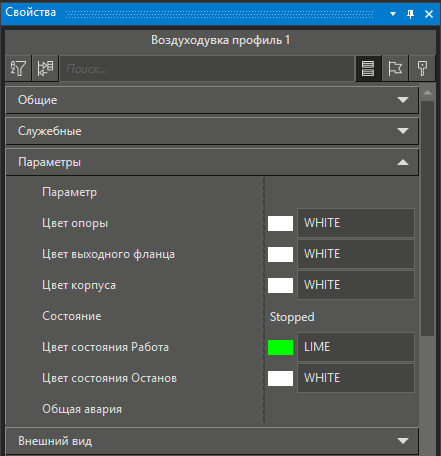

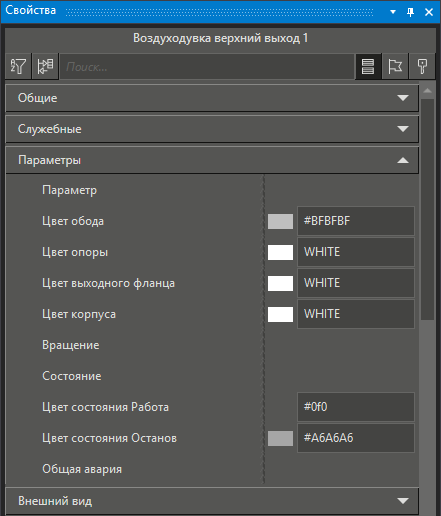

Панель свойств воздуходувки выглядит таким образом:
Основные свойства воздуходувки
Название параметра |
Описание |
Вращение |
Отвечает за анимацию вращения вентилятора воздуходувки. •Stop - анимации нет •Start - анимация есть |
Состояние |
Отвечает за индикатор состояния положения шнека, меняет цвет корпуса элемента от условия. •Stopped - цвет когда остановлен •Started - цвет когда в движении |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
