Категория Горелка палитры редактора HMI содержит элементы для создания изображения горелок.

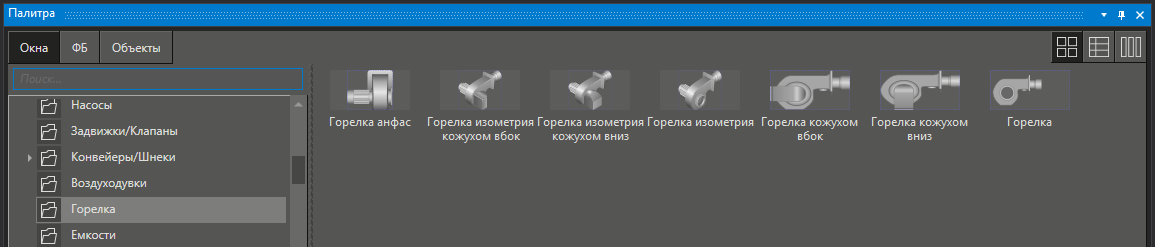

В палитре редакторы HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Горелка анфас, Горелка изометрия кожухом вбок, Горелка изометрия кожухом вниз, Горелка кожухом вбок, Горелка кожухом вниз, Горелка.
От выбранного графического элемента могут меняться его свойства.

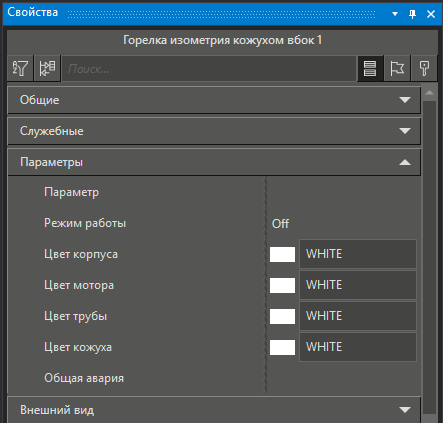

Панель свойств горелки выглядит таким образом:
Основные свойства горелки
Название параметра |
Описание |
Режим работы |
Отвечает за индикатор состояния режима работы горелки. •Blow - отображение потока в состоянии продувки канала •Ignition - отображение потока в состоянии воспламенения топлива •Run - отображение потока в состоянии штатной работы •Off - отображение когда выключен |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
