Категория Емкости палитры редактора HMI содержит элементы для создания изображения емкостей.

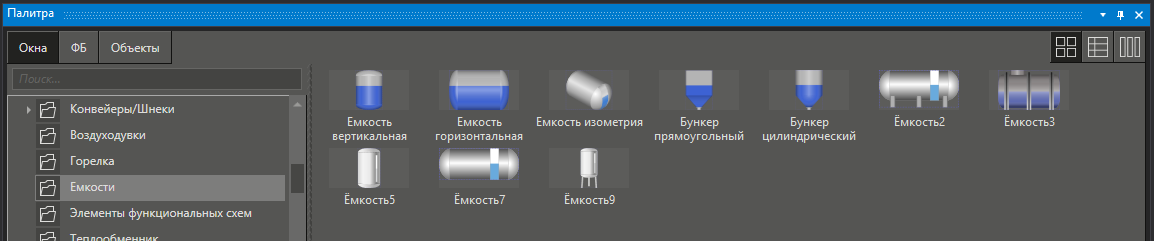

В палитре редакторы HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Емкость вертикальная, Емкость горизонтальная, Емкость изометрия, Бункер прямоугольный, Бункер цилиндрический, Ёмкость2, Ёмкость3, Ёмкость5, Ёмкость7, Ёмкость9.
От выбранного графического элемента могут меняться его свойства.

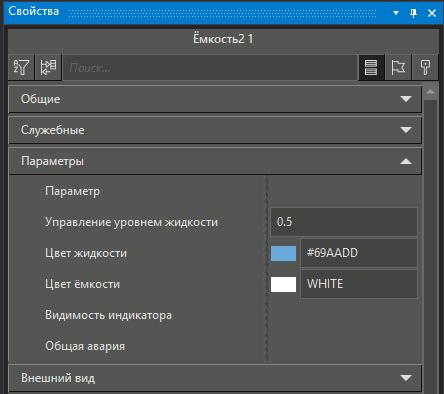

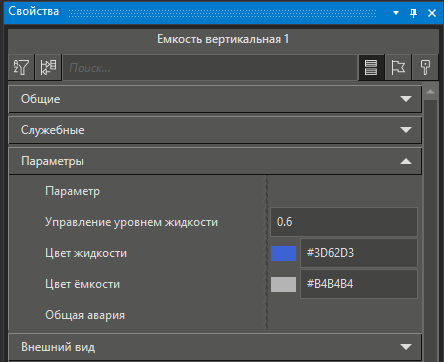

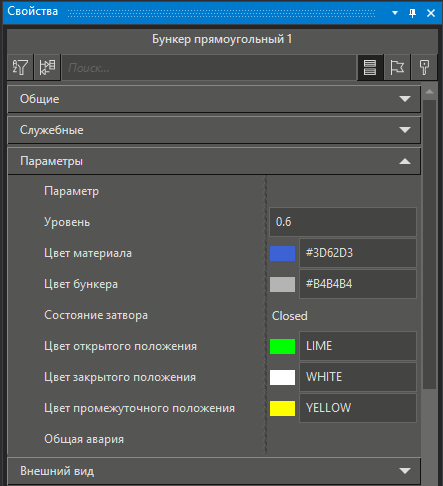

Панель свойств емкости выглядит таким образом:
Основные свойства емкости
Название параметра |
Описание |
Видимость индикатора |
Отвечает за отображение индикатора на емкости. •True - когда индикатор виден •False - когда индикатор не виден |
Состояние затвора |
Отвечает за индикатор состояния положения затвора, меняет цвет элемента от условия. •Opened - цвет когда открыт •Middle - цвет когда по середине •Closed - цвет когда закрыт |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
