Категория Элементы функциональных схем палитры редактора HMI содержит элементы, внешний вид которых соответствует условным графическим изображениям технологического оборудования на функциональных схемах автоматизации.

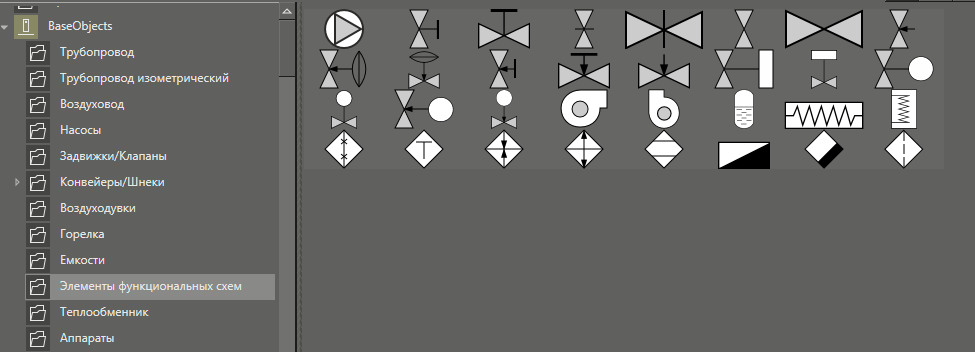

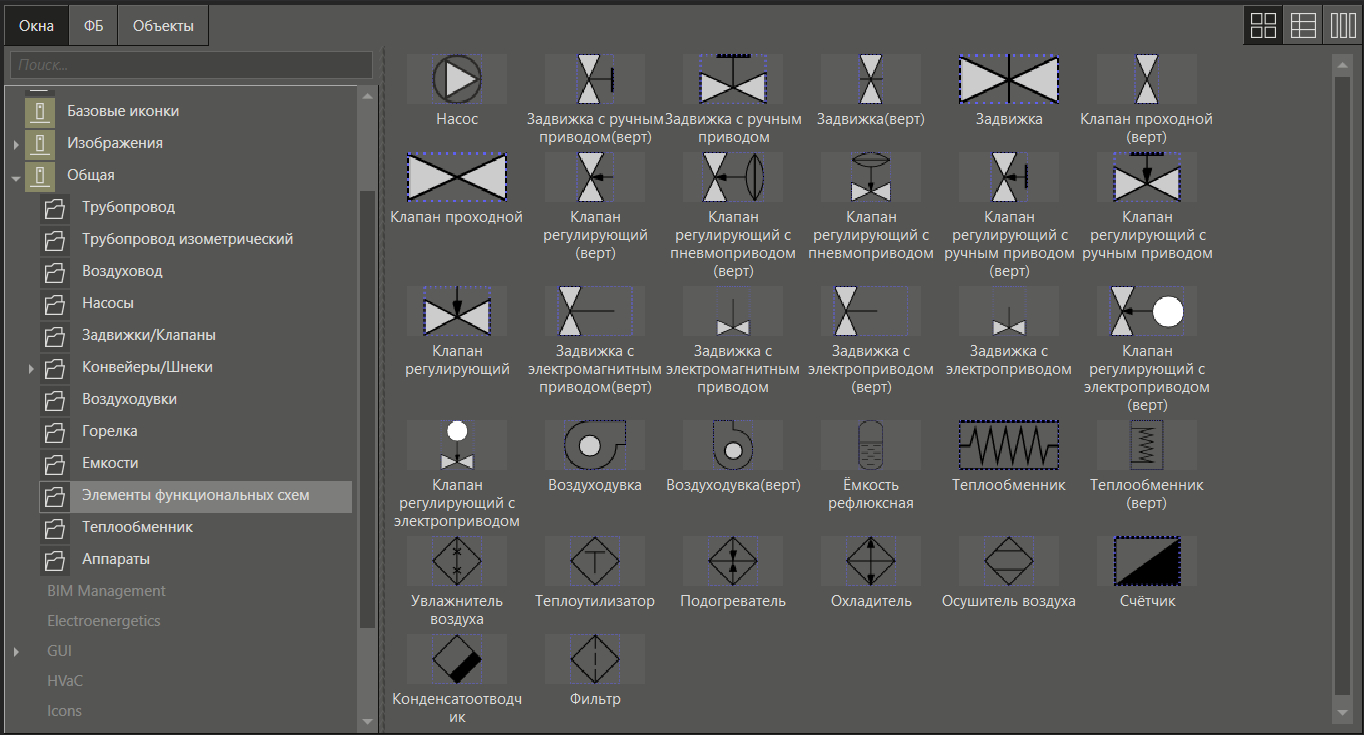

В палитре редактора HMI эта категория имеет вид:

BaseObject_elementi_fync_shemi

После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.

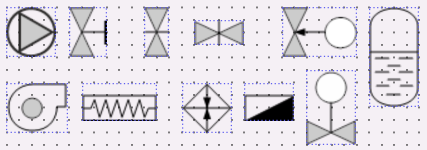

Вид некоторых элементов функциональных схема в окне:

BaseObject_elementi_fync_shemi_1

Список графических элементов:

Насос, Задвижка с ручным приводом, Задвижка с ручным приводом (верт), Задвижка (верт), Задвижка, Клапан проходной (верт), Клапан проходной, Клапан регулирующий (верт), Клапан регулирующий с пневмоприводом (верт), Клапан регулирующий с пневмоприводом, Клапан регулирующий с ручным приводом (верт), Клапан регулирующий с ручным приводом, Клапан регулирующий, Задвижка с электромагнитным приводом (верт), Задвижка с электромагнитным приводом, Задвижка с электроприводом (верт), Задвижка с электроприводом, Клапан регулирующий с электроприводом (верт), Клапан регулирующий с электроприводом, Воздуходувка, Воздуходувка (верт), Ёмкость рефлюксная, Теплообменник, Теплообменник (верт), Увлажнитель воздуха, Теплоутилизатор, Подогреватель, Охладитель, Осушитель воздуха, Счётчик, Конденсатоотводчик, Фильтр.

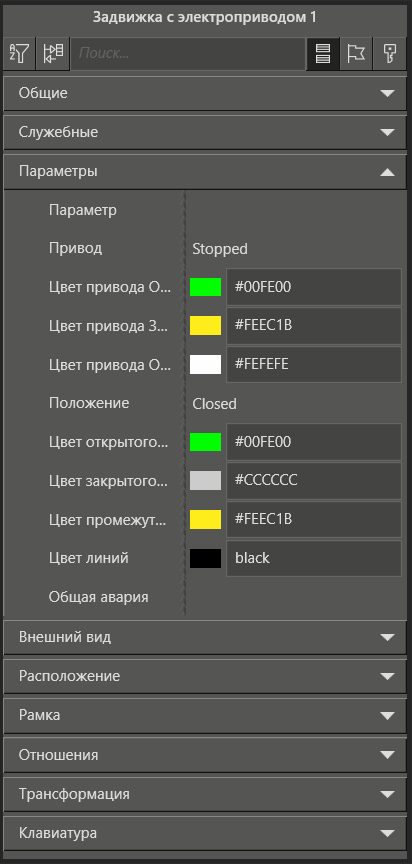

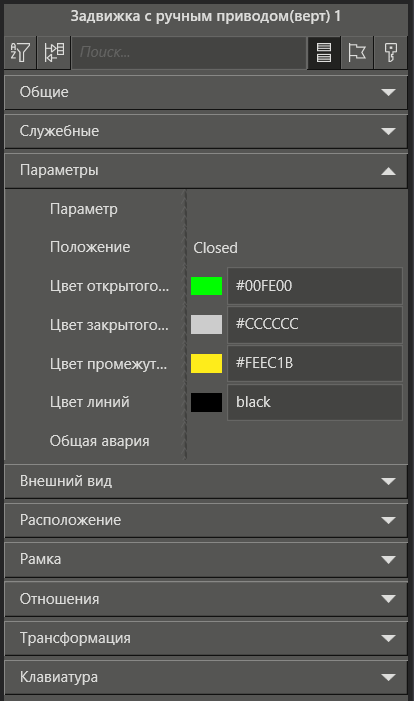

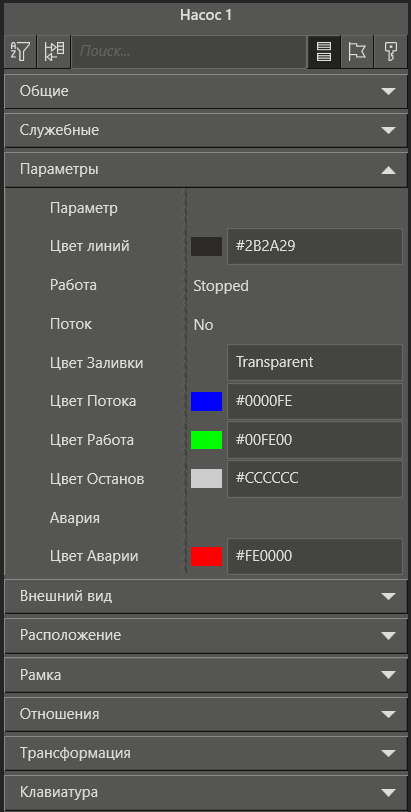

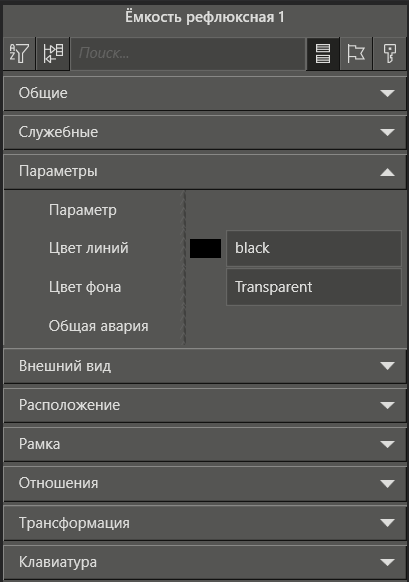

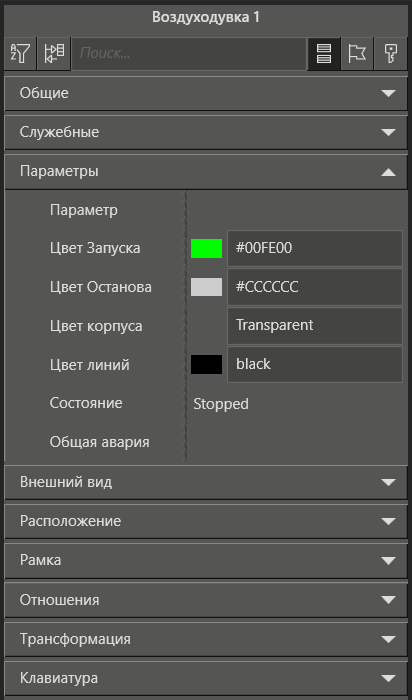

Панель свойств аппаратов выглядит следующим образом:

BaseObject_elementi_fync_shemi_2

BaseObject_elementi_fync_shemi_3

BaseObject_elementi_fync_shemi_4

BaseObject_elementi_fync_shemi_5

BaseObject_elementi_fync_shemi_6

Основные свойства элементов функциональных схем

Название параметра	Описание
Работа	Отвечает за работу элемента. •Stopped - работа элемента остановлена. •Running - работа элемента запущена.
Поток	Отвечает за анимацию потока. •No - анимации нет. •Yes - анимация есть.
Положение	Отвечает за положение части элемента. •Opened - полностью открыта. •Closed - полностью закрыта. •Middle - открыта на 50%.
Авария	Отвечает за смену цвета во время аварии. •No - цвет элемента не меняется. •Yes - цвет элемента становится заданым в свойствах.
Привод	Отвечает за состояние привода. •Opened - полностью открыт. •Closed - полностью закрыт. •Stopped - привод остановлен.
Общая авария	Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария. •Warning - цветная рамка когда предупреждение.

Остальные свойства смотрите в справке: HMI.Свойства.
