Категория Теплообменник палитры редактора HMI содержит элементы для создания изображения теплообменников.

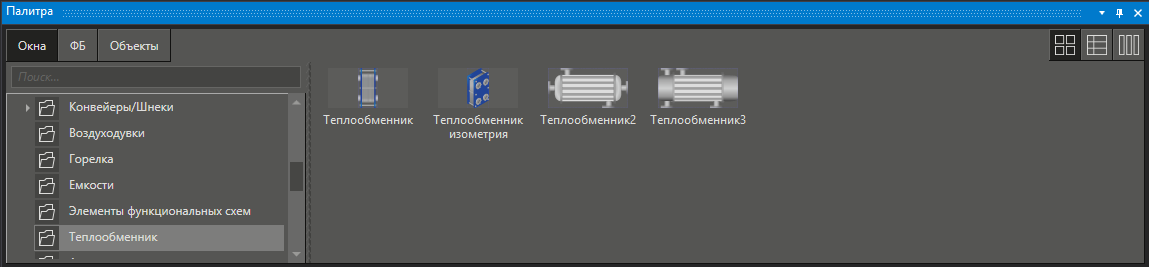

В палитре редакторы HMI эта категория имеет вид:
После добавления элемента из палитры могут быть установлены входящие/исходящие связи между свойствами элементов и параметрами проекта.
Список графических элементов:
Теплообменник, Теплообменник изометрия, Теплообменник2, Теплообменник3.
От выбранного графического элемента могут меняться его свойства.

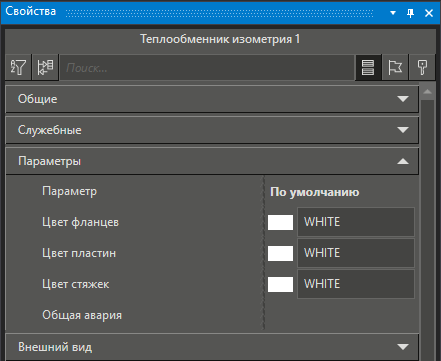

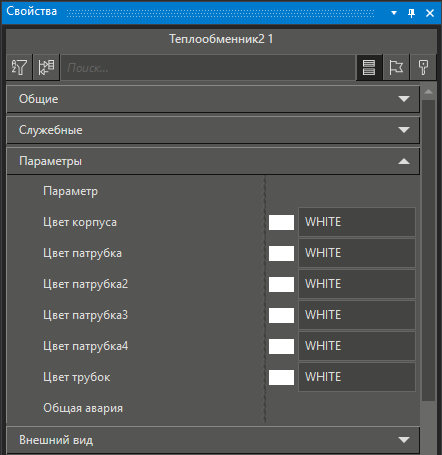

Панель свойств теплообменника выглядит таким образом:
Основные свойства Теплообменника
Название параметра |
Описание |
Общая авария |
Отвечает за индикатор состояния аварии, появляется мигающая рамка вокруг элемента. •Alarm - цветная рамка когда авария •Warning - цветная рамка когда предупреждение |
Остальные свойства смотрите в справке: HMI.Свойства.
