БС. Урок 1. Создание окна управления

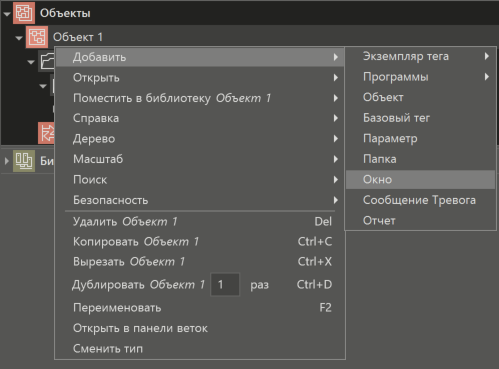

Начнем с выбора в контекстном меню объекта пункта Добавить - Окно.

urok1_okno_upravleniya_1

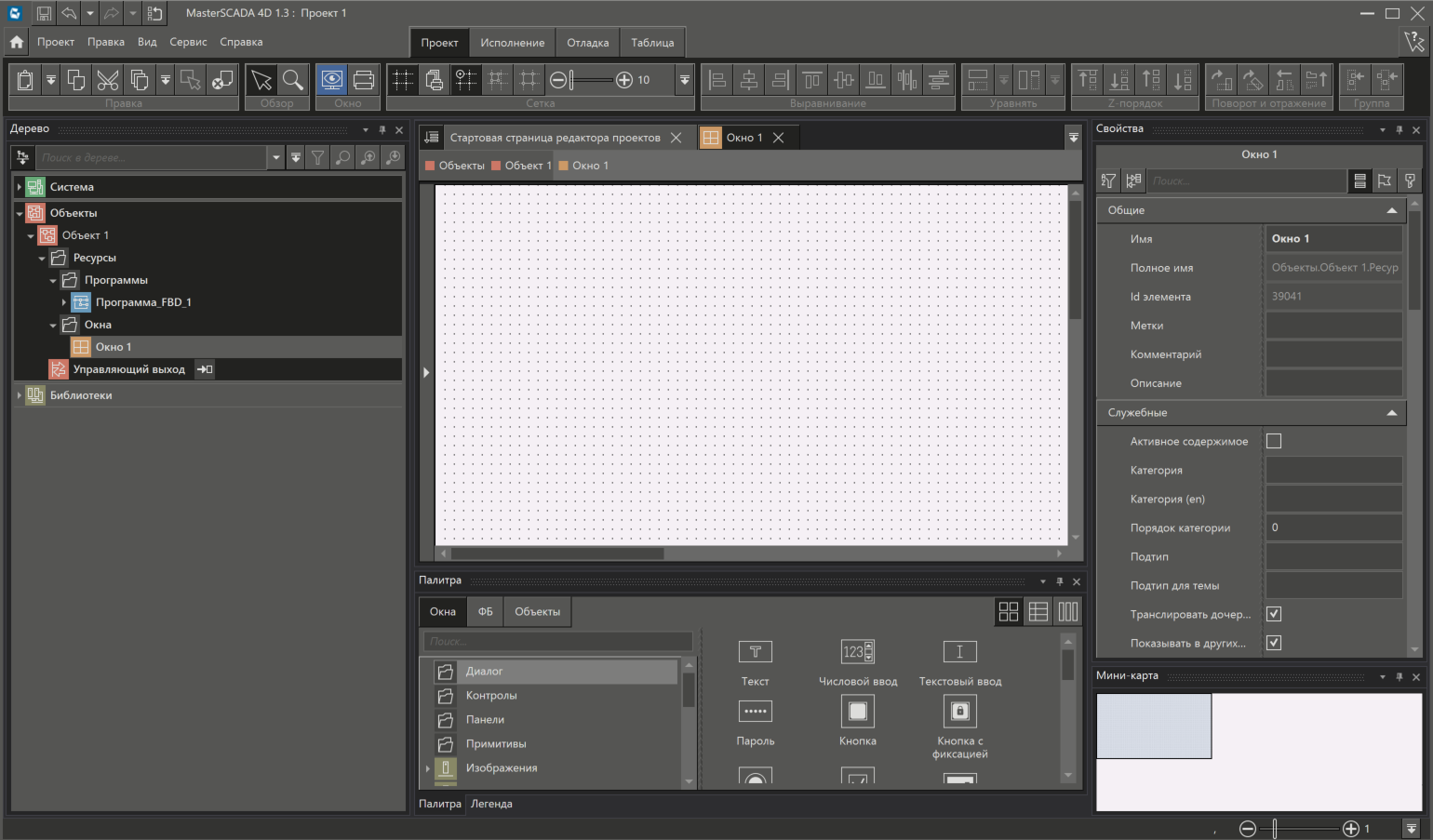

При этом у объекта появится окно, которое сразу откроется в поле редактора графического интерфейса.

urok1_okno_upravleniya_2

Наша задача заключается в том, чтобы разместить в этом окне две кнопки – Пуск и Стоп, нажатие которых будет передаваться на соответствующие входные параметры программы, а также создать индикацию состояния Управляющего выхода.

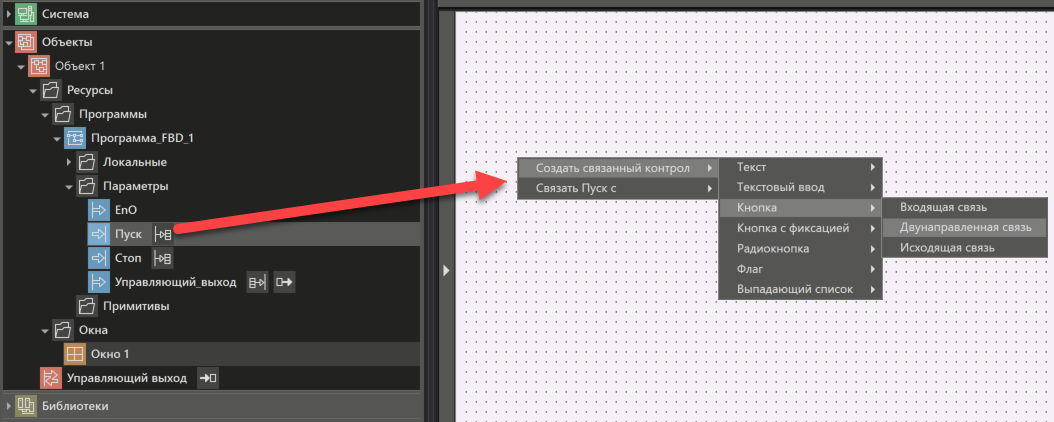

Из группы Параметры созданной нами программы перетащим правой кнопкой мыши параметр Пуск в окно. Из открывшегося контекстного меню выберем пункт Создать связанный контрол.Кнопка.Двунаправленная связь.

urok1_okno_upravleniya_3

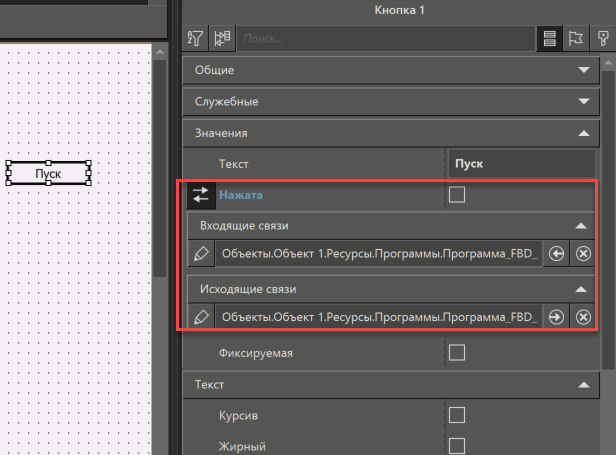

В окно будет вставлена кнопка с уже установленными связями между параметром Пуск и свойством кнопки Нажата. По нажатию кнопки параметр Пуск будет устанавливаться в TRUE, а при отпусканию кнопки этот же параметр будет установлен в False. Таким образом, параметр Пуск будет отражать состояние кнопки.

urok1_okno_upravleniya_4

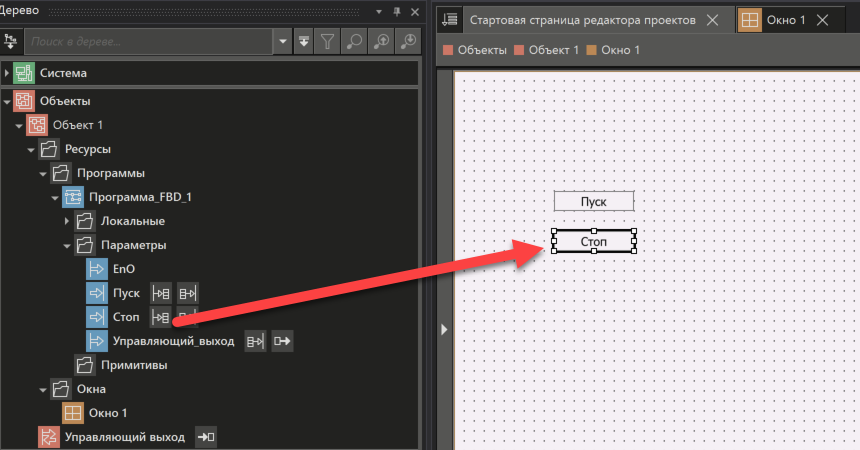

Аналогичные действия произведём с параметром Стоп.

urok1_okno_upravleniya_5

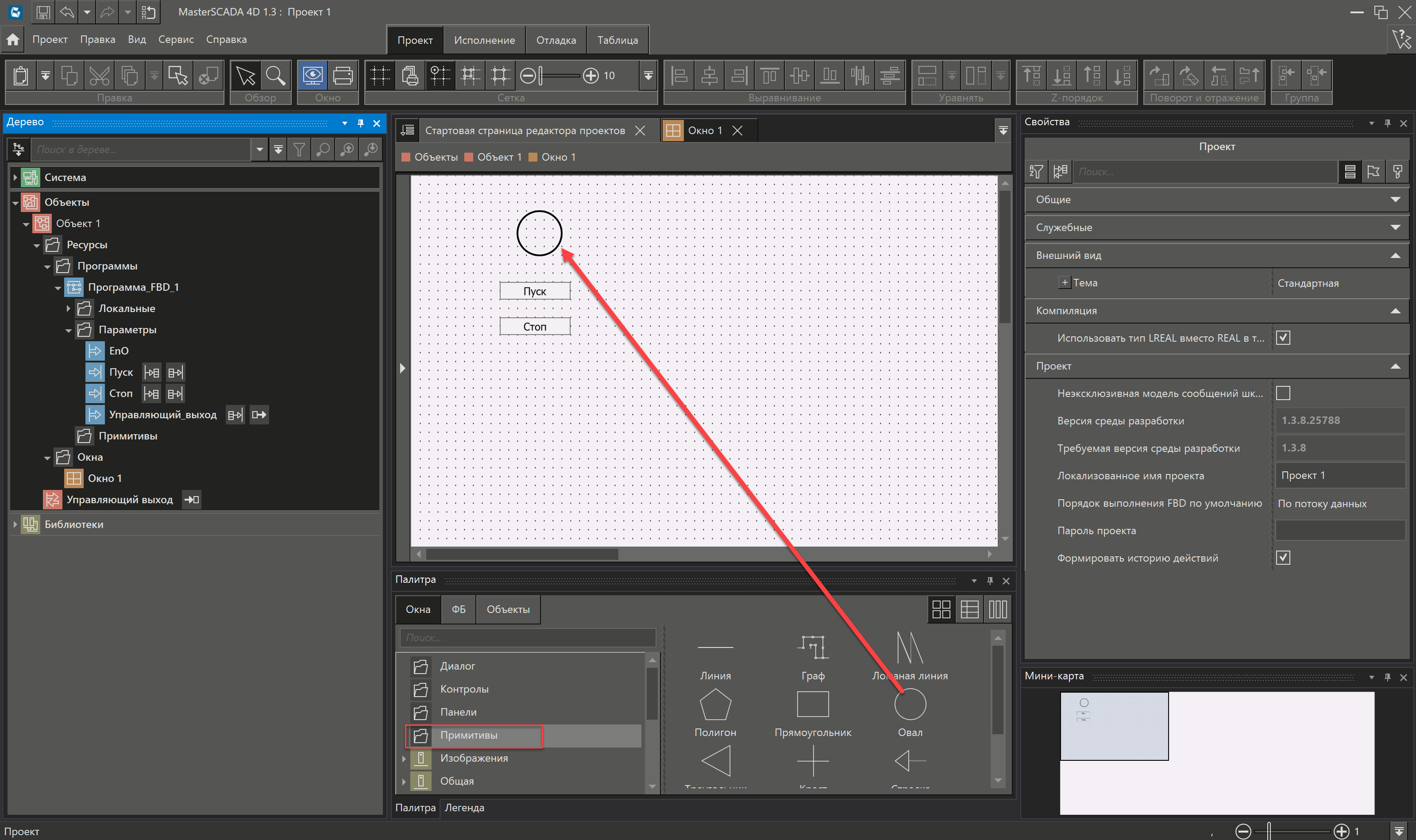

Теперь реализуем отображение состояния Управляющего выхода. Для этого перейдём в Легенду графического редактора, откроем вкладку Палитра, выберем категорию Примитивы, и перетащим левой кнопкой мыши элемент Овал в окно (мнемосхему).

urok1_okno_upravleniya_6

Сделаем так, чтобы цвет овала отображал текущее состояние выходного сигнала: включен или выключен.

Для этого необходимо параметр объекта Управляющий выход перетащить мышкой на свойство овала Заливка фона.

urok1_okno_upravleniya_7

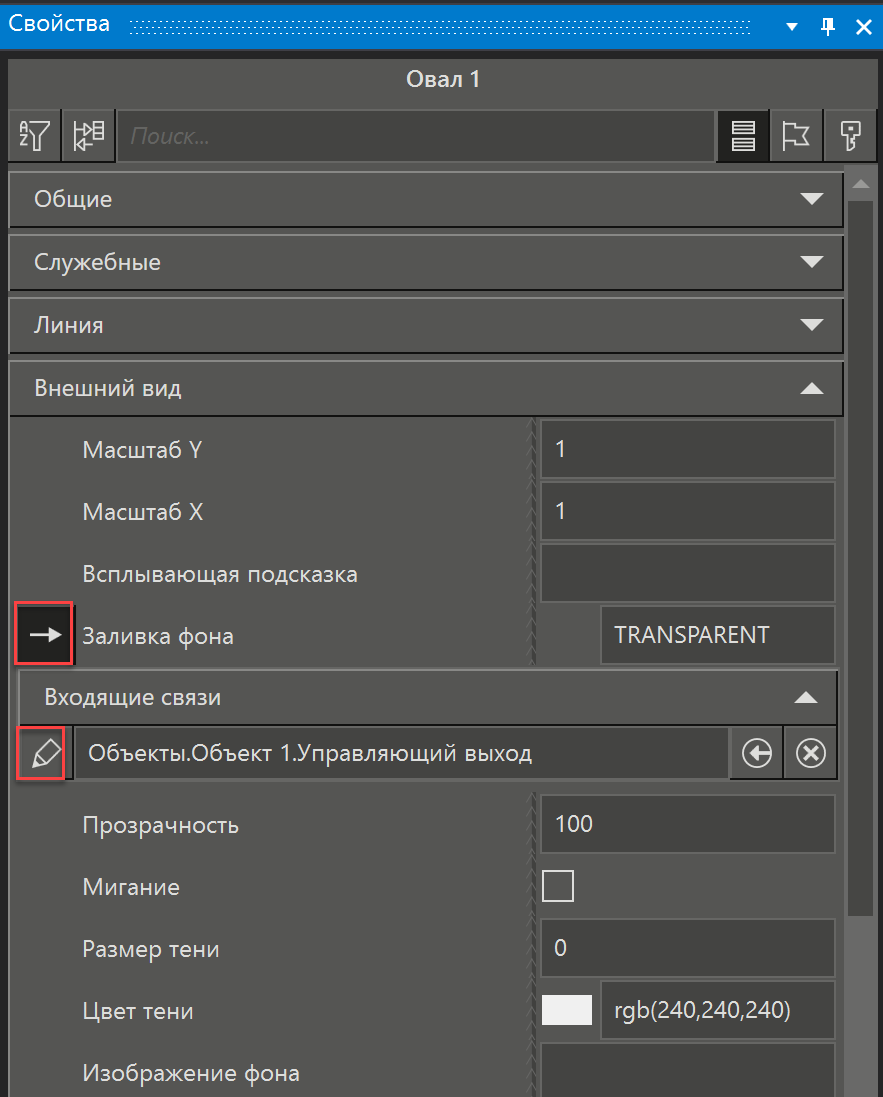

Справа от свойства появится значок связи urok1_okno_upravleniya_8. При нажатии на него левой кнопкой мыши откроется дополнительная информация о созданной связи. Нажмём на значок QS_trmd6img44

urok1_okno_upravleniya_9

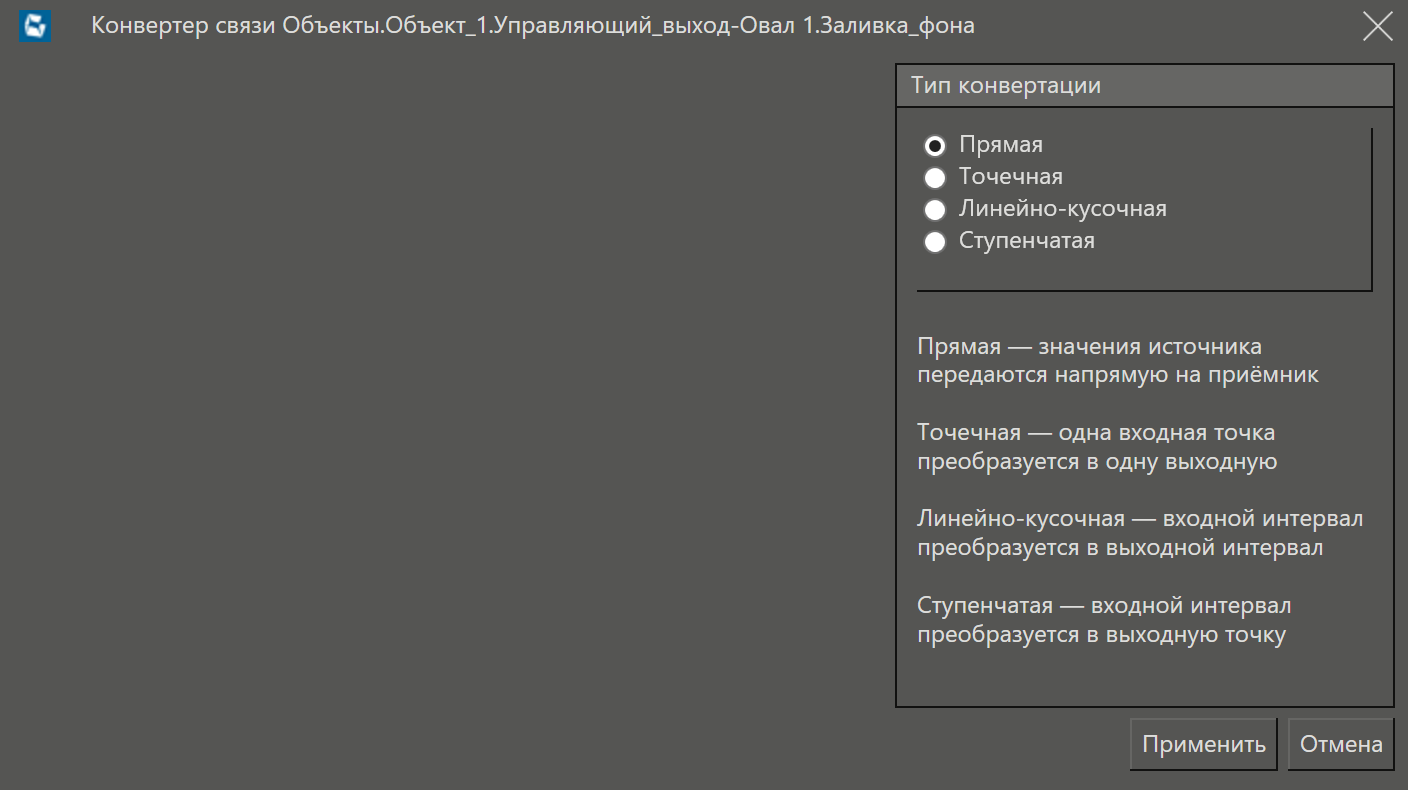

Откроется диалоговое окно:

urok1_okno_upravleniya_10

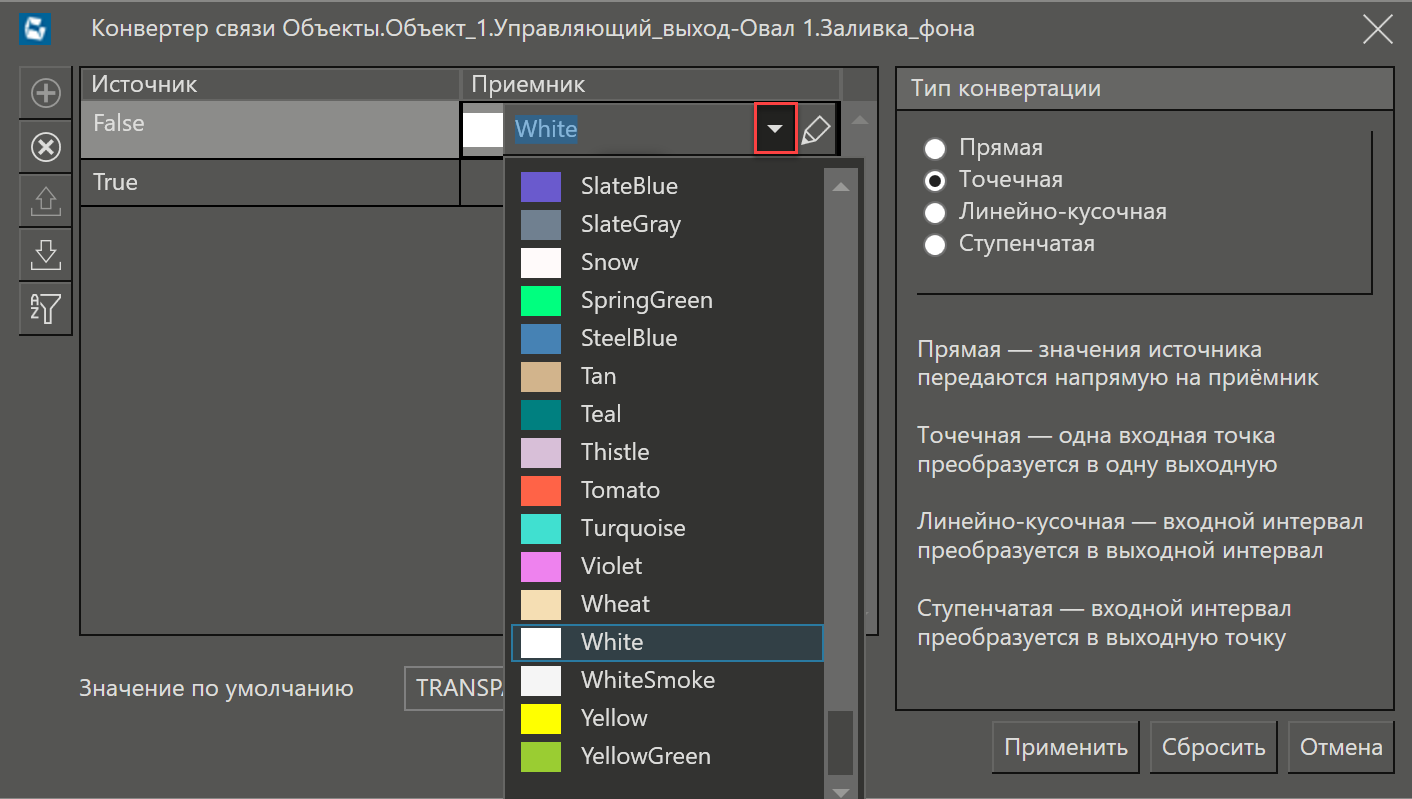

На любую связь в MasterSCADA 4D можно назначить конвертацию. Выберем точечный тип конвертации. Назначим так, чтобы значению False соответствовал белый цвет (выберем из стандартных цветов WHITE). Для того чтобы кнопки выбора стали доступны, необходимо нажать правой кнопкой мыши напротив нужного значения Источника в поле Приемник.

urok1_okno_upravleniya_11

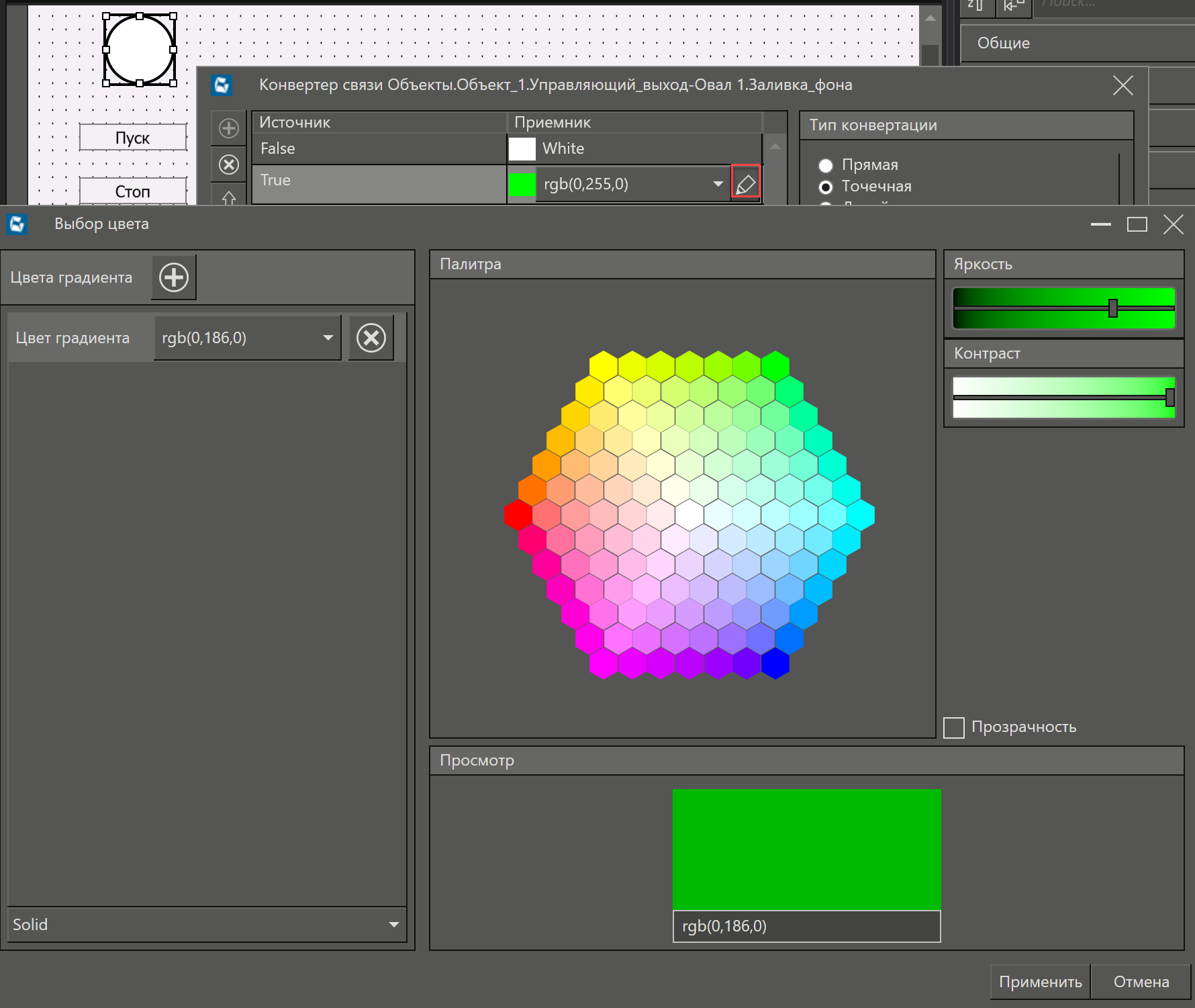

Для значения TRUE выберем зеленый цвет из палитры.

urok1_okno_upravleniya_12

После этого закроем окно конвертации.

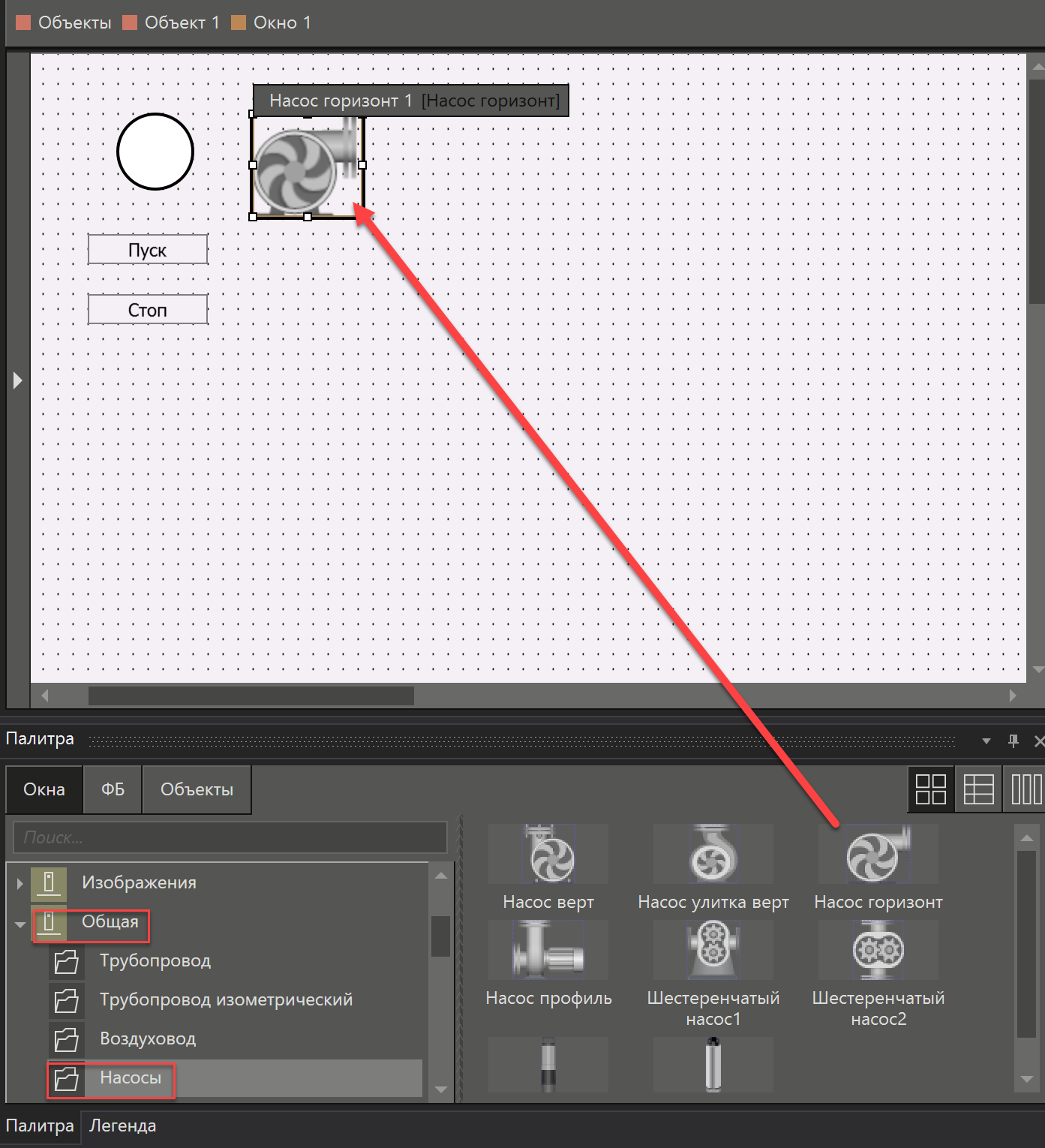

Теперь добавим изображение насоса. Для этого выберем любой насос из библиотеки насосов, входящих в библиотеку Общая, и перетащим его в окно.

urok1_okno_upravleniya_13

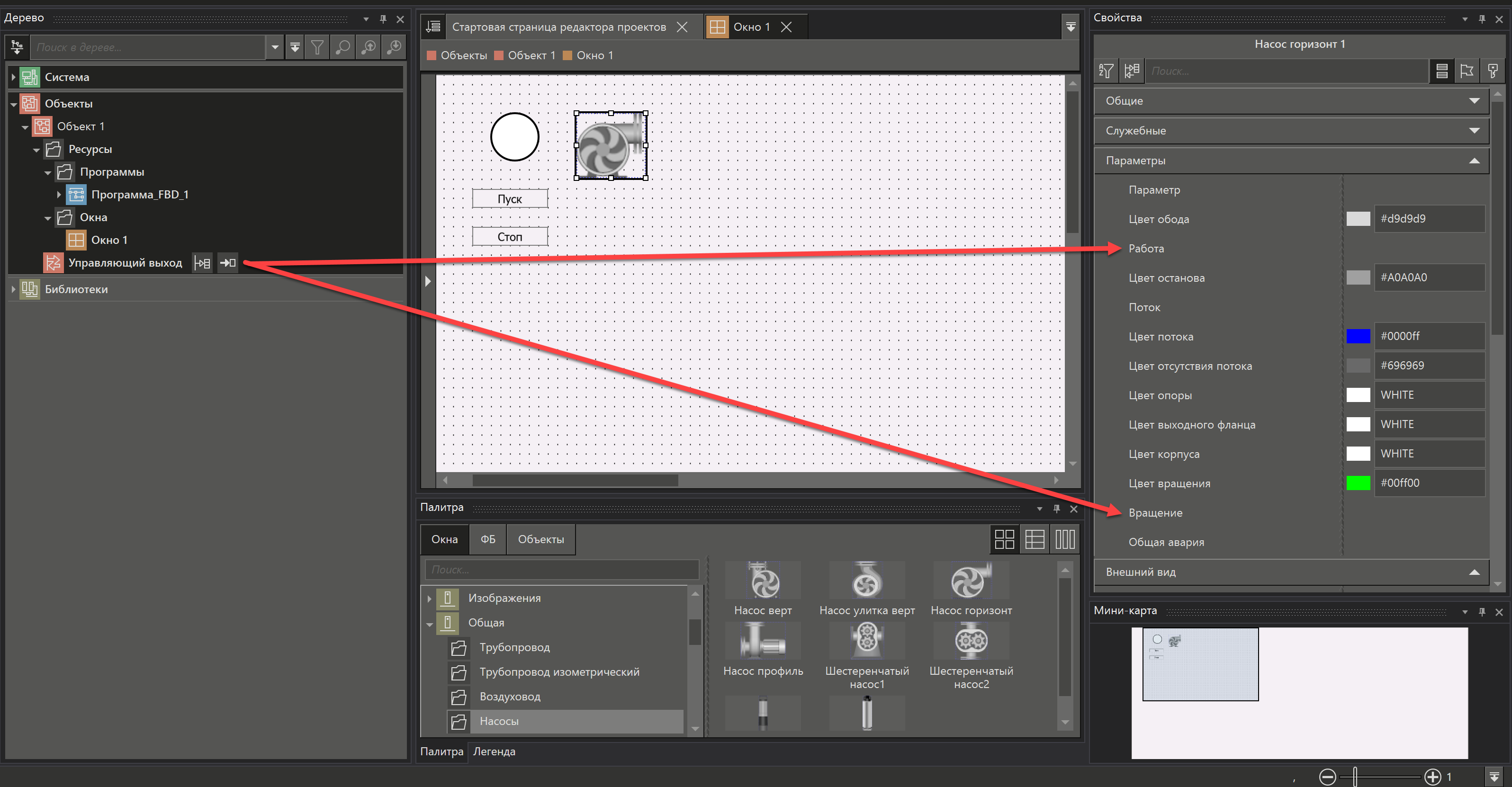

Наконец, свяжем параметр объекта Управляющий выход со свойствами насоса Вращение и Работа.

urok1_okno_upravleniya_15png

На этом формирование визуализации завершено.

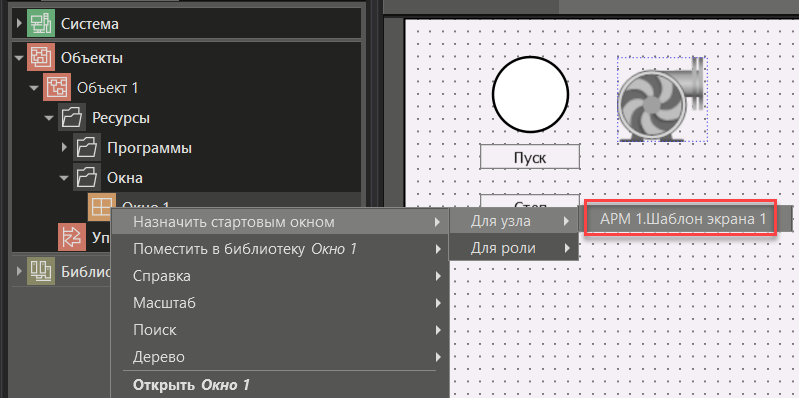

Следующим шагом нужно назначить стартовое окно. В нашем проекте пока есть только одно окно. Но таких окон может быть много, и необходимо указать, какое из них будет стартовым. Для этого нажмем правой кнопкой мыши на это окно, из контекстного меню выберем Назначить стартовым окном, и укажем , где именно стартовое окно будет исполняться. В нашем случае есть только один возможный вариант.

urok1_okno_upravleniya_17

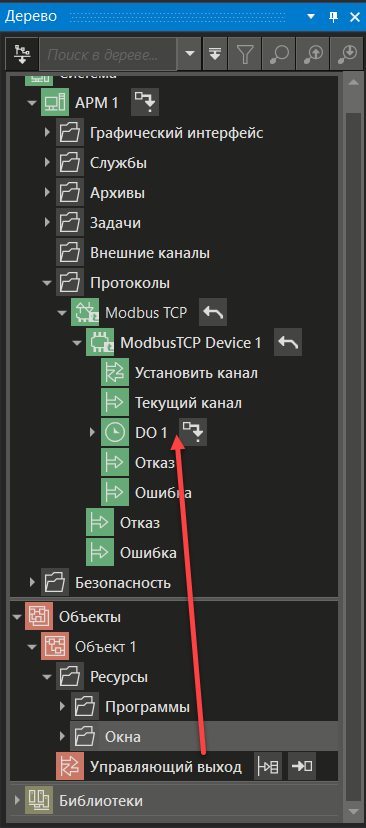

Итак, получился функционально законченный объект, содержащий программу управления, средства визуализации и имеющий один параметр для связи этого объекта с внешним миром. В нашем случае нам требуется при помощи этого параметра управлять дискретным выходом модуля. Для этого перетащим левой кнопкой мыши параметр объекта Управляющий выход на дискретный выход DO 1. При этом создастся связь, передающая значение из параметра Управляющий выход в канал дискретного выхода.

urok1_okno_upravleniya_18

На этом создание проекта закончено.
