Для того чтобы начать создание проекта, нам необходимо запустить среду разработки MasterSCADA 4D,
запустив приложение по умолчанию для Windows по пути С:\Program Files\MPSSoft\MasterSCADA 4D 1.3\.

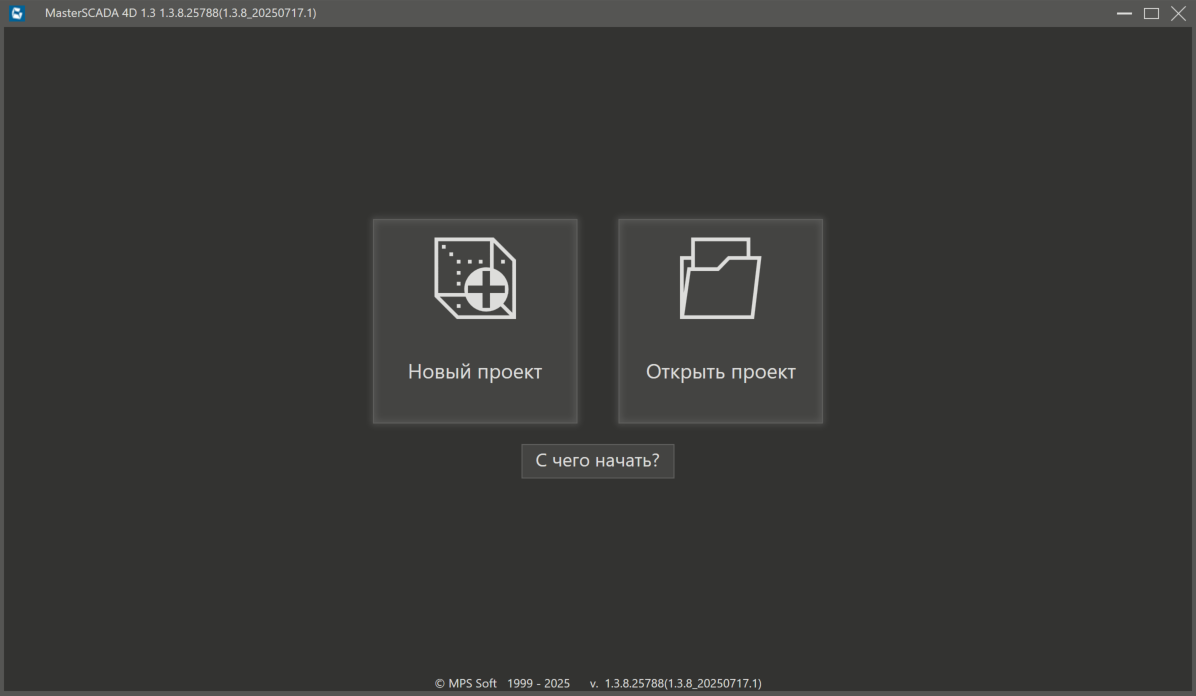

После запуска MasterSCADA 4D нам будет предложено либо создать новый проект, либо открыть существующий. Создадим новый проект.

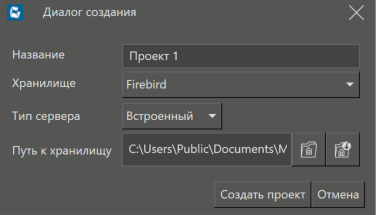

По умолчанию, новому проекту будет присвоено имя Проект 1. Оставим его без изменения - это будет наш самый первый проект в MasterSCADA 4D.

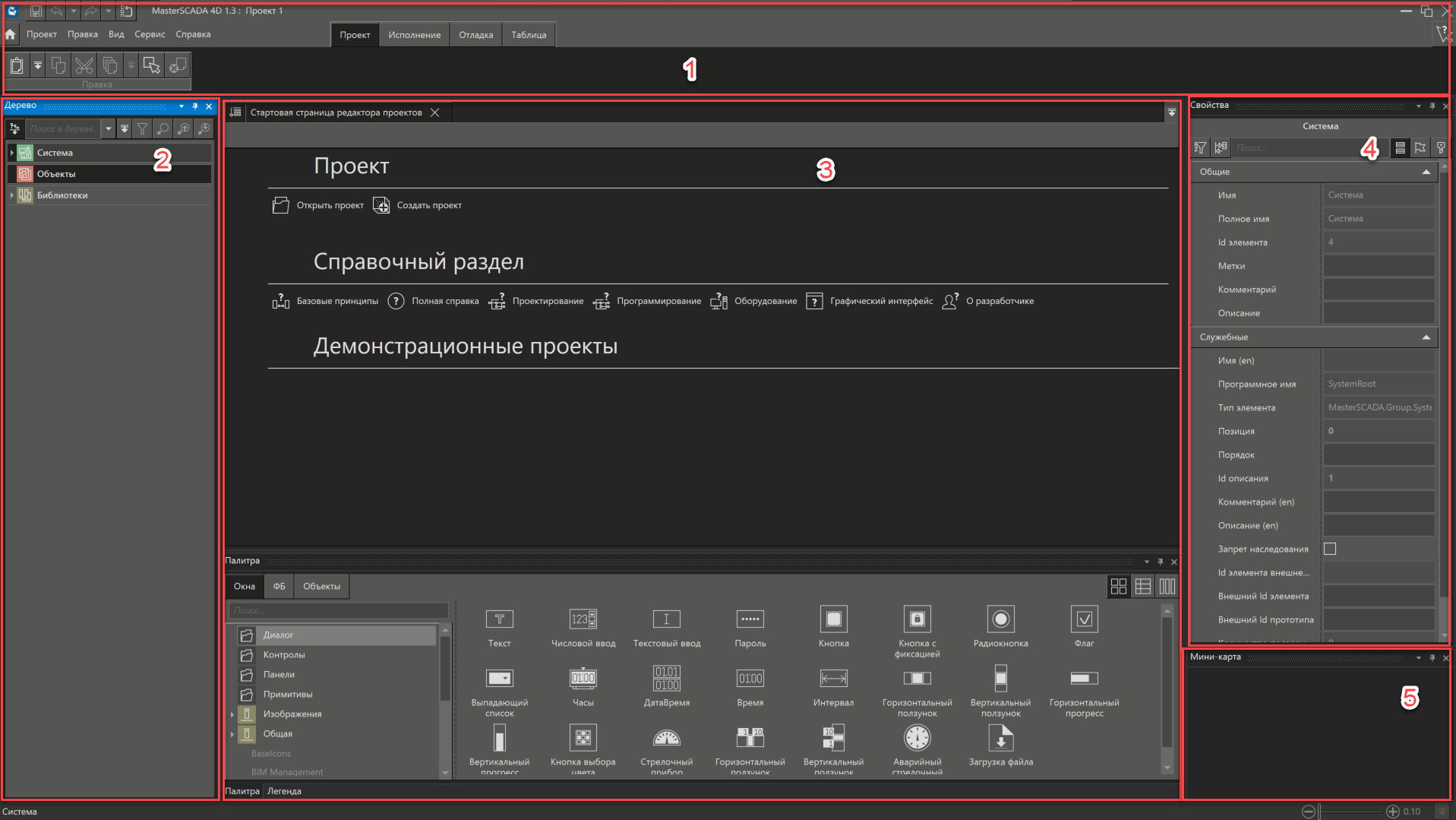

Интерфейс среды разработки состоит из нескольких элементов. В верхней части интерфейса располагается панель инструментов (1). Слева – дерево проекта (2), а в центральной части – поле (панель) редакторов и рабочая область (3). В правой части – панель свойств (4). В правой нижней части интерфейса располагается Мини-карта (5). Подробнее про интерфейс среды описание интерфейса.
В этом поле после запуска отображается стартовая страница с иконками для открытия демонстрационных и учебных проектов. Эту стартовую страницу можно закрыть:

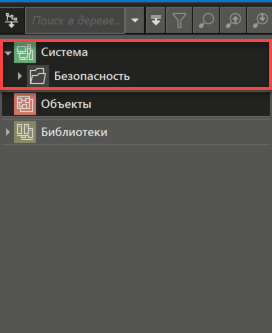

Дерево проекта состоит из трёх частей.
Первая часть – дерево системы. В нём задаётся физическая конфигурация Вашей системы, т.е. указываются устройства, протоколы, каналы связи.
Вторая часть – дерево объектов. В этом дереве создаётся логическая структура проекта. По умолчанию, оно не содержит дочерних элементов.
Третья часть дерева содержит библиотеки, как поставляемые со средой разработки, так и созданные пользователем. Подробнее про дерево библиотек.
