Начнём построение проекта с конфигурирования дерева системы.

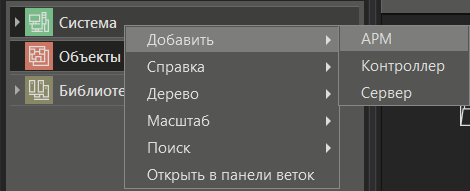

Для этого нажмем правой кнопкой мыши на любое место дерева системы, и из контекстного меню выберем устройство, на котором будет исполняться наш проект. Выберем АРМ.

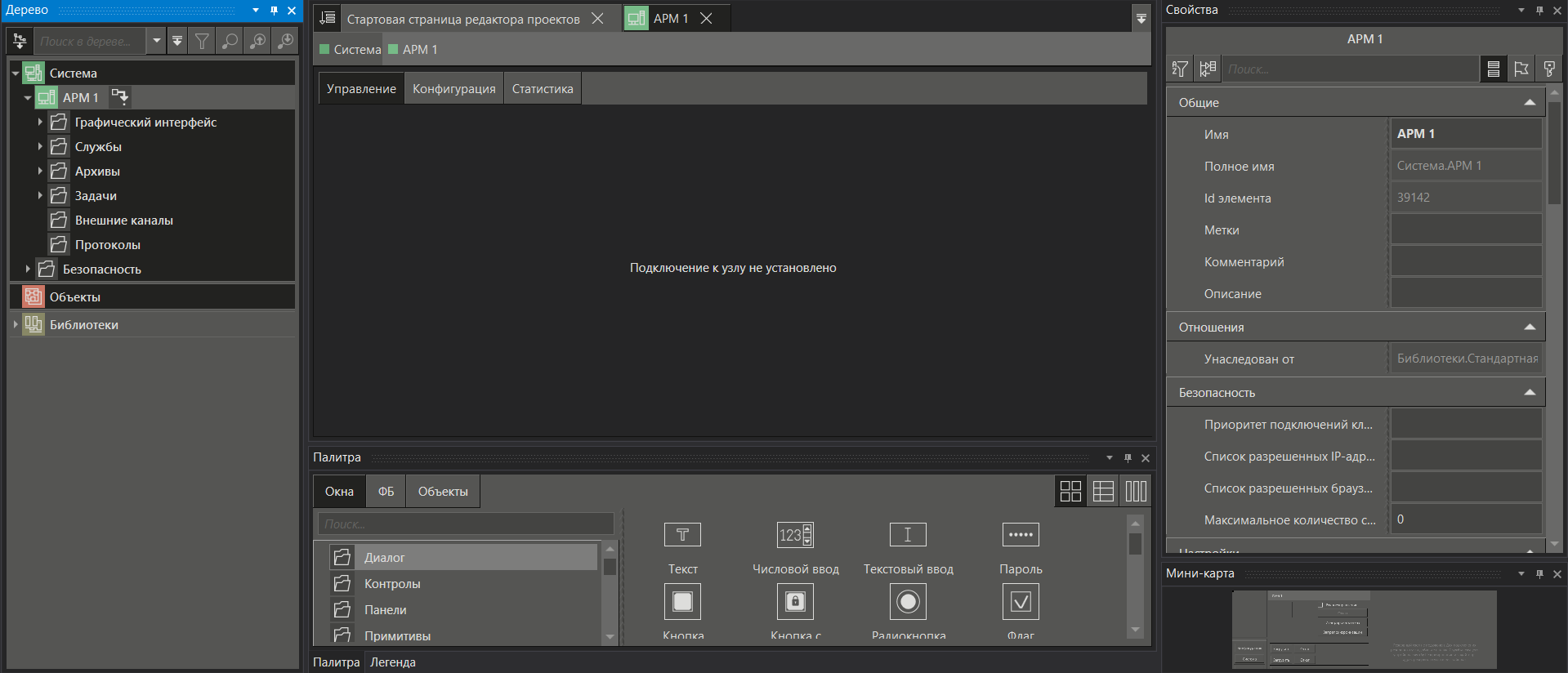

В дерево добавится АРМ, содержащий свойственные для него элементы:
В рамках поставленной задачи нам потребуется один дискретный выход для управления устройством. Некоторые АРМ имеют встроенные входы/выходы. Однако, мы будем использовать внешний модуль дискретного выхода, подключенный к АРМ по последовательному порту.

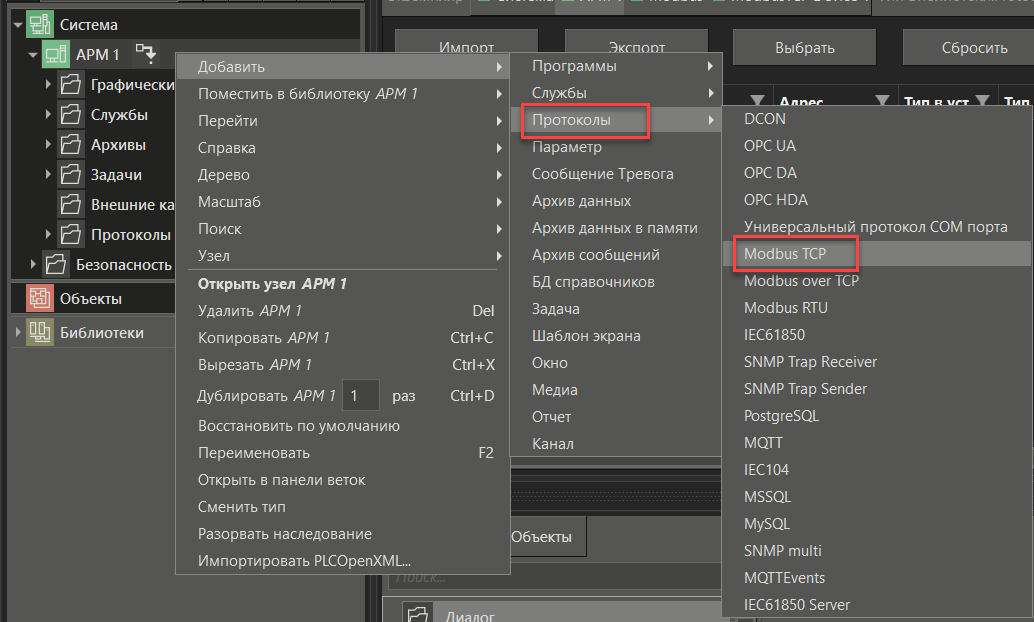

Для этого нажмем правой кнопкой мыши на элемент Протоколы, и из контекстного меню выберем тот протокол, который будем использовать. Пусть, в данном случае, это будет протокол Modbus TCP.

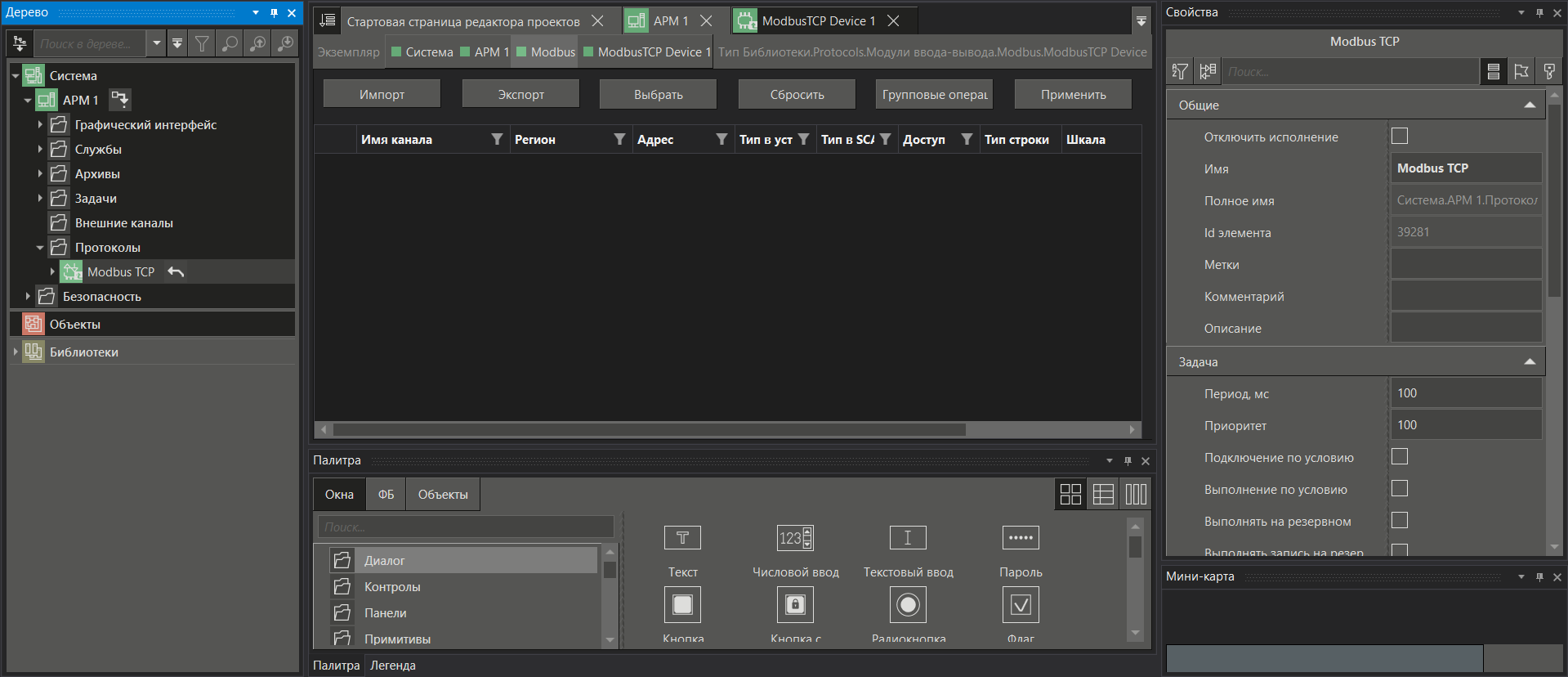

В результате получим:

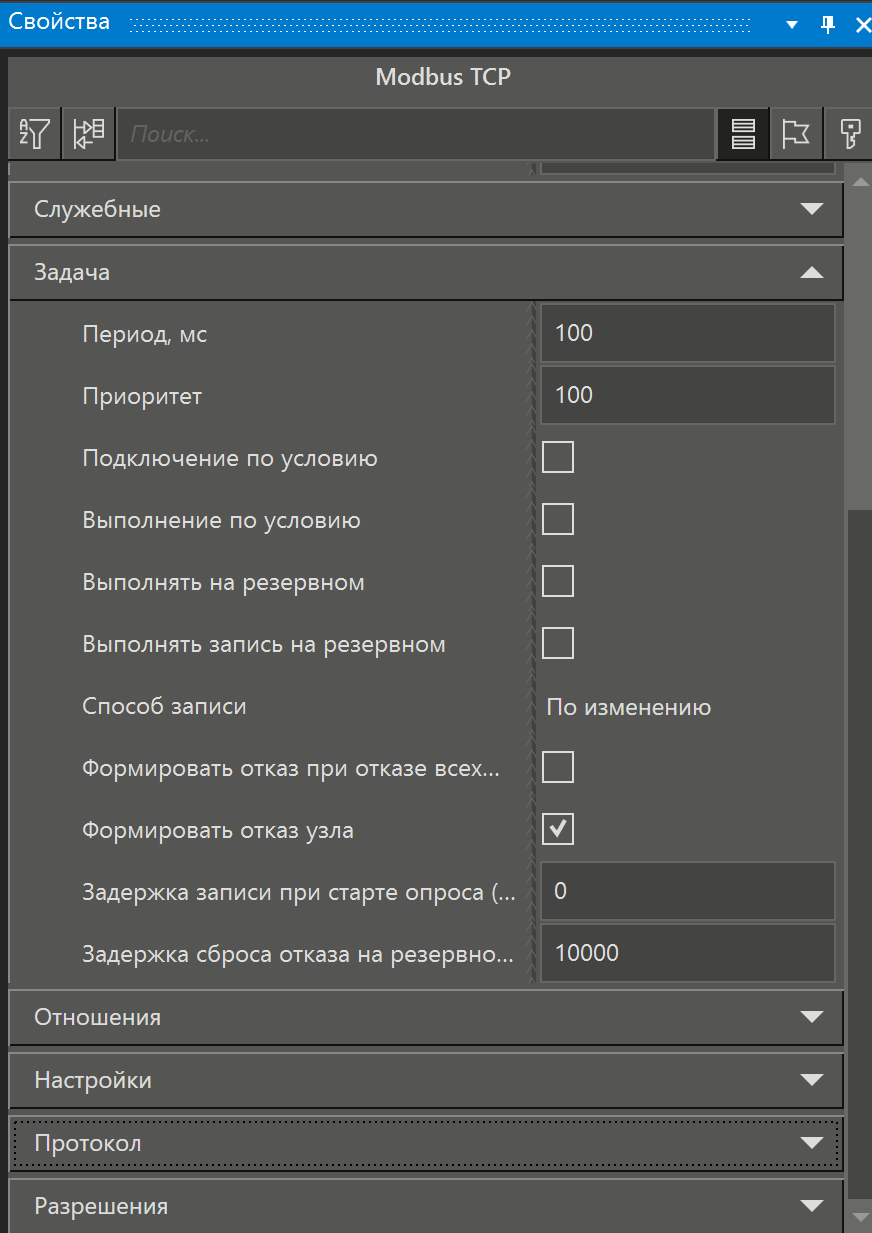

Панель свойств выглядит следующим образом, подробнее про свойства можно узнать в Свойства протокола Modbus TCP.
Далее нам требуется указать сам модуль.

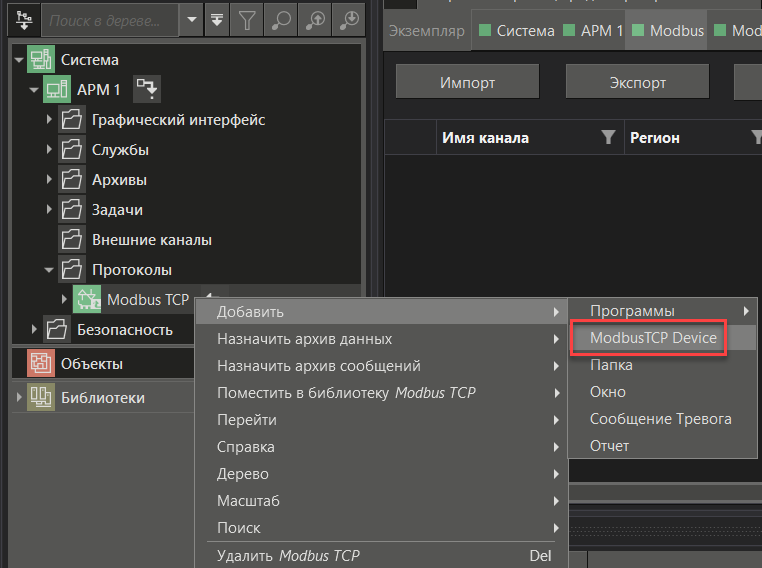

Нажмем правой кнопкой мыши на протокол Modbus TCP, и из контекстного меню выберем Добавить - ModbusTCP Device - это модуль дискретных входов-выходов, которым мы и будем управлять. Подробнее про ModbusTCP Device.

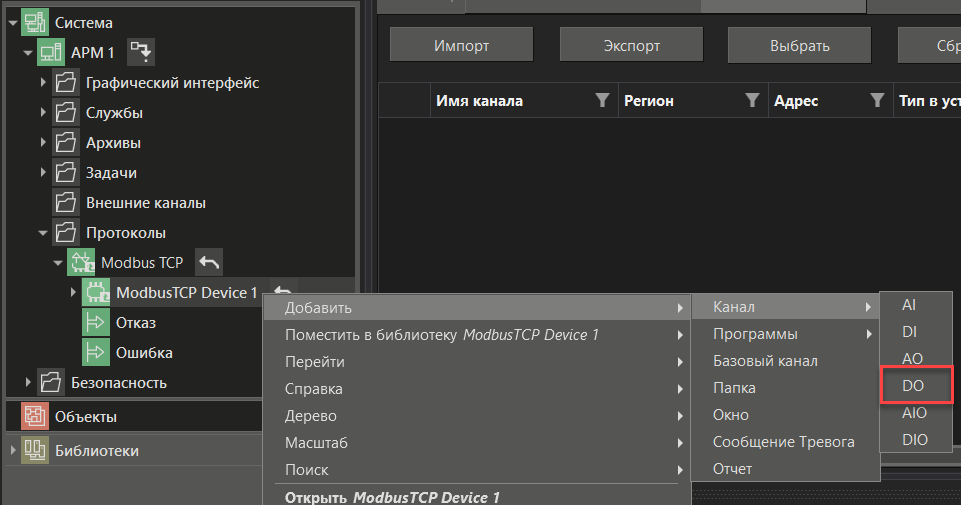

В нашем проекте мы использовали ModbusTCP Device как модуль для ввода и вывода данных, то количество необходимых каналов нужно добавить вручную. В рамках первого урока добавим 1 канал.

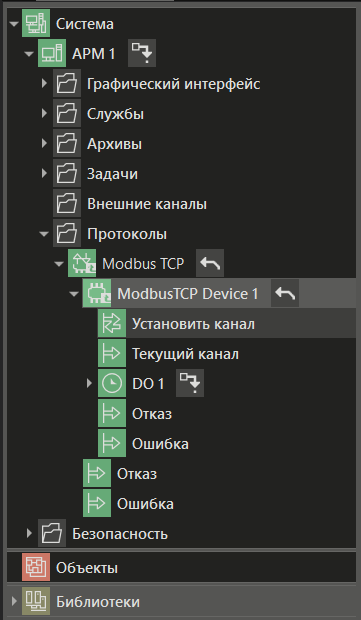

При этом в дерево системы добавится соответствующий элемент.
На этом конфигурирование физической структуры системы закончено. Перейдём к созданию логической части проекта.
