В среде разработки MasterSCADA 4D реализована возможность динамического изменения цвета отображения значений параметров на плакате.

Для этого необходимо создать пользовательский ФБ в библиотеке проекта на языке C#. Входом ФБ служит значение параметра, а выходом - строка с HTML-подобной разметкой, задающей цвет отображения.

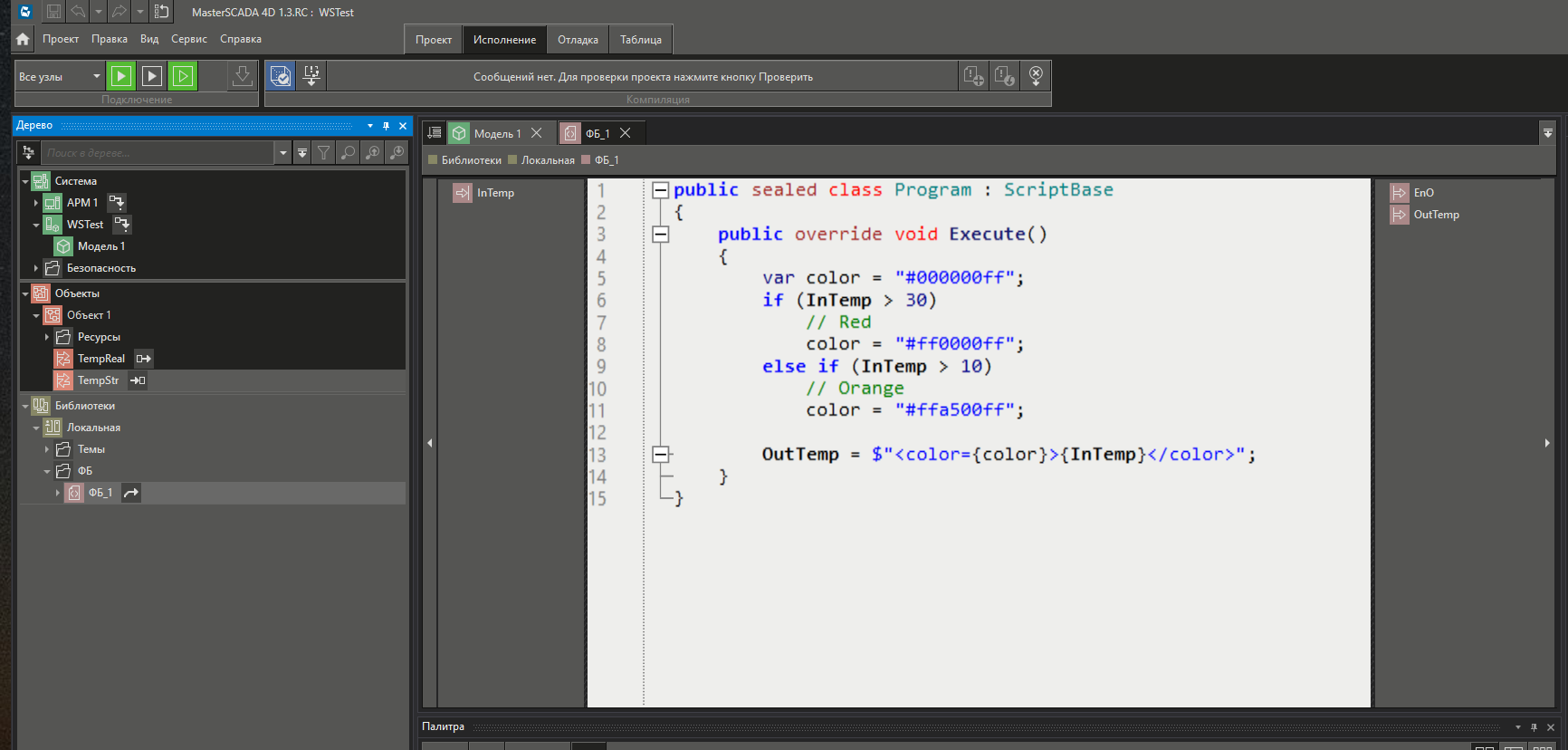

Пример реализации ФБ представлен на скриншоте:

Change_color_param

Пример листинга ФБ:

public sealed class Program : ScriptBase

{

public override void Execute()

{

var color = "#000000ff";

if (InTemp > 30)

// Red

color = "#ff0000ff";

else if (InTemp > 10)

// Orange

color = "#ffa500ff";

OutTemp = $"<color={color}>{InTemp}</color>";

}

Далее ФБ добавляется в объект и его вход и выход связываются с переменными проекта.

В результате кода из примера, в режиме исполнения значения параметров, выходящие за установленные границы, автоматически отображаются другим цветом.

Пример отображения на плакате представлен на скриншоте:

Change_color_param_1
