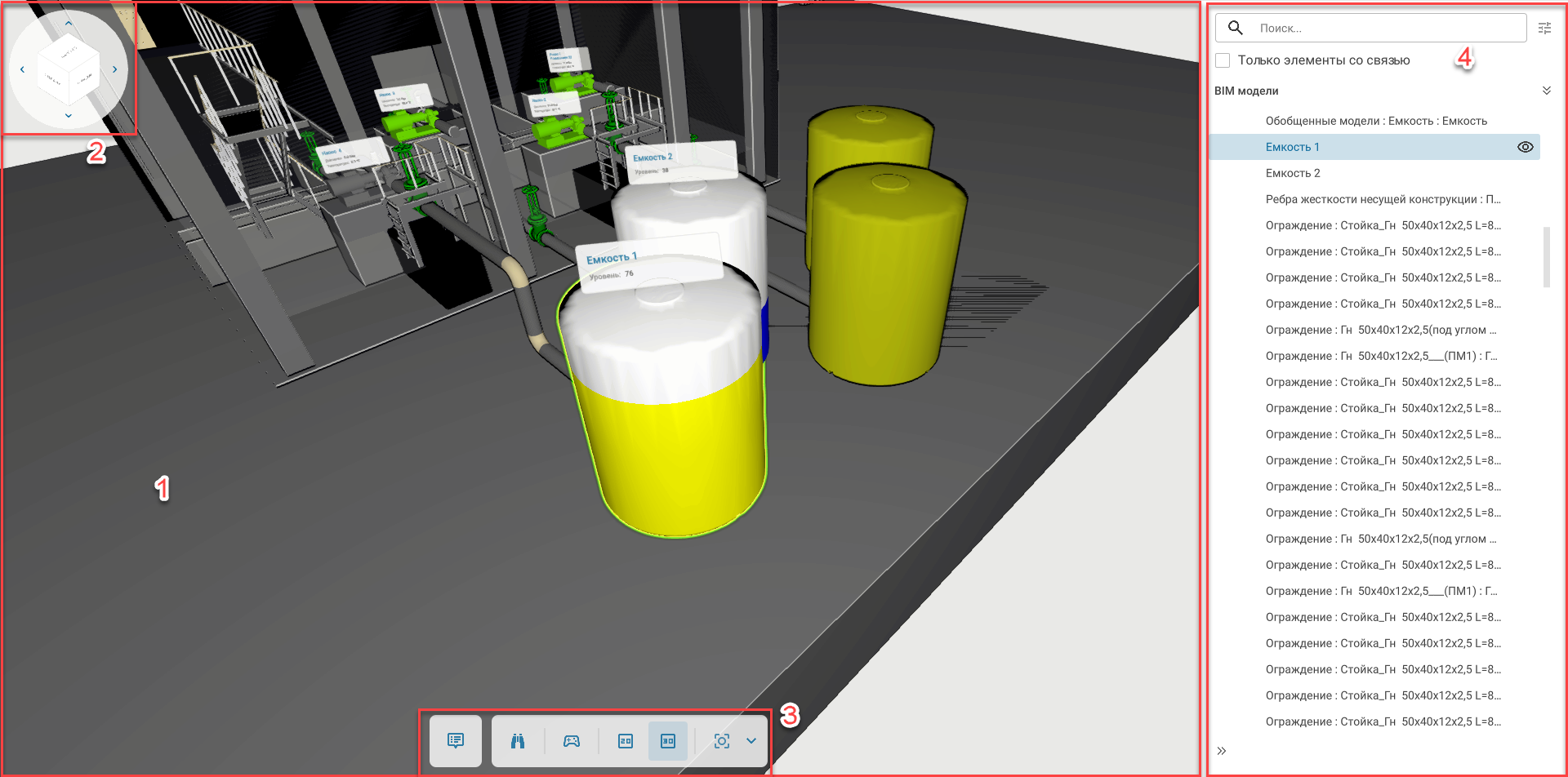

Название элемента интерфейса

Описание

1

Область просмотра модели (BIM-сцена)

Основная область, в которой отображается 3D-модель. Здесь выполняются все действия по навигации и взаимодействию с объектами модели.

2

Навигационный куб

Позволяет быстро перевести камеру в одно из стандартных положений относительно системы координат (вид спереди, сзади, слева, справа, сверху, снизу).

Навигационный куб можно масштабировать как в меньшую, так и в большую сторону, потянув за край области с кубом.

3

Панель инструментов

Содержит инструменты для управления BIM-сценой. Описание элементов панели приведено ниже.

4

Дерево модели

В дереве модели отображается список оборудования BIM-сцены.

В панели можно задать поиск по оборудованию:

Есть возможность переключить режимы отображения:

По этажам - распределение оборудования согласно исходной модели;

По системам - при наличии классификации на системы и подсистемы в исходной модели.

Если необходимо отображать элементы, у которых настроена связь с параметрами MasterSCADA 4D, то нужно проставить флаг Только элементы со связью:

У каждого объекта есть кнопка для скрытия/отображения оборудования на сцене:

Дерево навигации можно скрыть, нажав на соответствующую кнопку, расположенную внизу дерева:

№

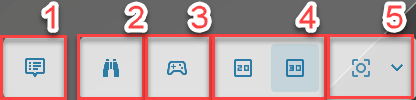

Название элемента управления

Описание

1

Отображение плакатов

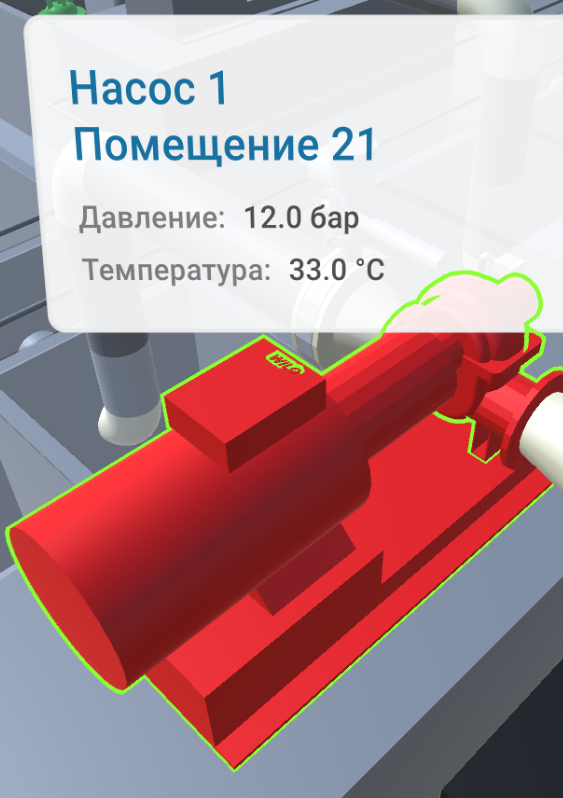

Кнопка отвечает за отображение плакатов у элементов BIM-сцены. Плакаты настраиваются в среде разработки MasterSCADA 4D и могут содержать динамические характеристики оборудования (значения параметров, статусы и т.д.):

2

Детальность видимости объектов

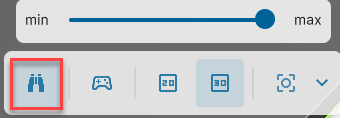

Кнопка настройки уровня детализации отображения модели. При нажатии на кнопку отобразится скролбар для управления:

3

Игровой режим просмотра

Кнопка смены режима отвечает за переключение между стандартным и игровым режимами управления камерой.

От режима зависит способ навигации по BIM-модели.

4

2D вид / 3D вид

Кнопки для переключения между режимами просмотра модели: 2D и 3D.

5

Вид по умолчанию

Кнопки отвечают за переход к виду по умолчанию. По умолчанию выбран вид, при котором вся модель находится в фокусе камеры и размещена под углом 45° по всем осям (XYZ).

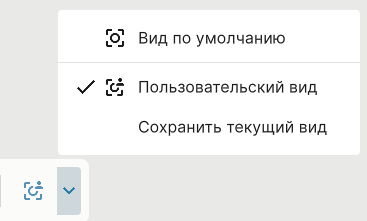

Для изменения вида по умолчанию необходимо перейти на нужный вид сцены, раскрыть выпадающий список и выбрать последовательно пункты Сохранить текущий вид и Пользовательский вид:
