После настройки логических устройств и логических узлов необходимо указать, какие значения будут передаться из устройства запрограммированного средствами MasterSCADA 4D через протокол IEC61850 Server. Для этого будут использоваться следующие элементы:

•DataObject (DO) - Объект данных, который может соответствовать объекту из дерева объектов. Добавляется либо в логический узел LLN0, либо в пользовательский логический узел.

•DataAttribute (DA) - Атрибут данных, который соответствует параметру из дерева объектов. Добавляется в DataObject в виде ссылки на параметр, значение которого будет передаваться через протокол.

В MasterSCADA 4D реализовано два варианта создания DataObject: ручной и автоматический.

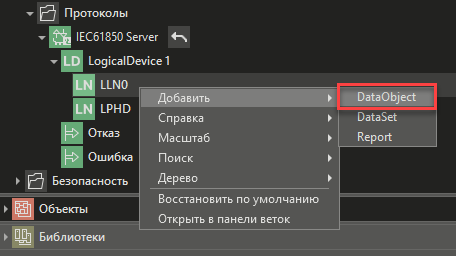

При ручном варианте для выбранного логического узла необходимо выполнить действие Добавить\DataObject:

В результате получится:

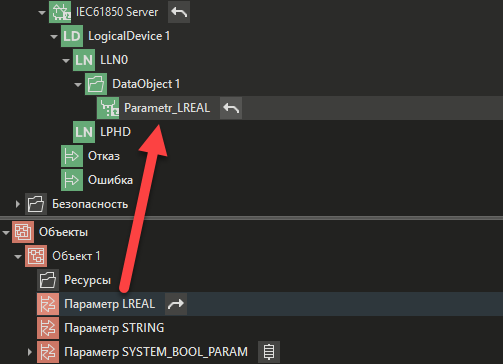

После этого в DataObject необходимо добавить ссылки на параметры (DataAttribute), значения которых будут передаваться через протокол IEC61850 Server. Для этого нужные параметры перетаскиваются ЛК мыши в DataObject:

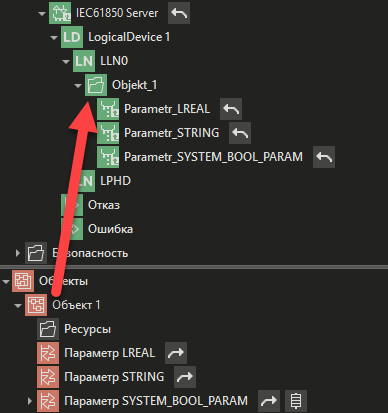

При автоматическом варианте объект из дерева объектов перетаскивается в логический узел при помощи ЛК мыши и создается DataObject со ссылками на все параметры (DataAttribute):

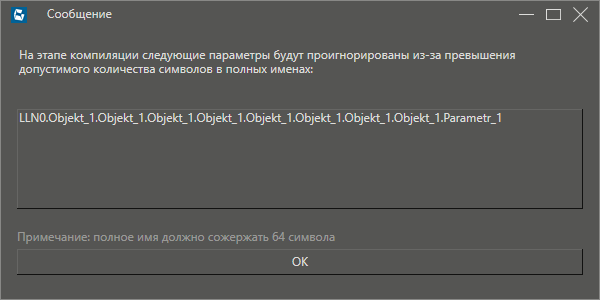

При перетаскивании объекта в логический узел производится проверка на количество символов в полных именах параметров. Если есть параметры, имена которых превышают 64 символа, то будет отображаться соответствующее диалоговое окно:

Для каждого DataAttribute автоматически задается его функциональная принадлежность в зависимости от типа данных параметра:

•MX - вещественные тип данных (LREAL, REAL);

•DC - строковый тип данных (STRING);

•ST - прочие типы данных.

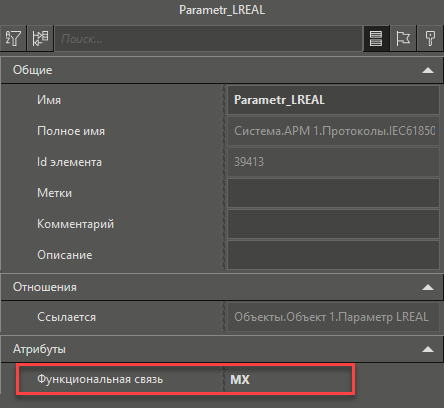

При необходимости функциональную принадлежность можно отредактировать через панель свойств DataAttribute:

Таблица функциональной принадлежности:
