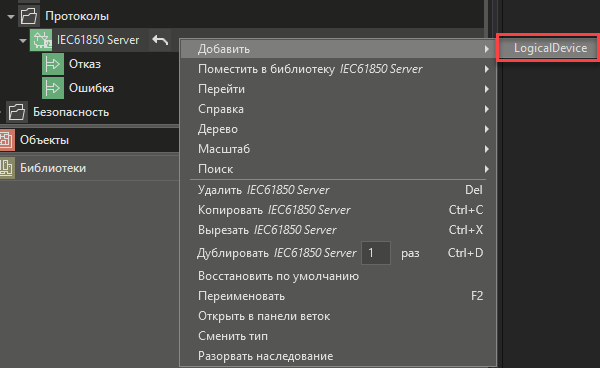

Первым этапом в настройке протокола IEC61850 Server будет добавление логического устройства (LogicalDevice) в протокол. Для этого через контекстное меню протокола необходимо выполнить действие Добавить\LogicalDevice:
В результате получится следующий вид:
В рамках одного протокола может быть добавлено то количество логических устройств, которое необходимо. Каждое логическое устройство в обязательном порядке содержит системный логический узел LLN0.
Важно! Данный логический узел является основным для любого логического устройства и его невозможно изменить или удалить.

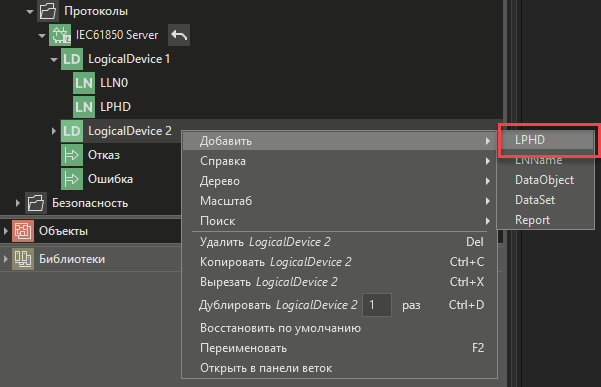

Также в первое добавленное логическое устройство будет автоматически помещен обязательный системный логический узел LPHD, предоставляющий информацию о физическом устройстве. Данный логический узел может быть добавлен в любое логическое устройство. Для этого через контекстное меню логического устройства необходимо выполнить действие Добавить\LPHD:
При необходимости данный логический узел может быть удален из любого логического устройства.
Важно! Данный логический узел является системным и его настройки в панели свойств невозможно изменить.
Важно! Для корректной работы протокола логический узел LPHD должен быть добавлен хотя бы в одно логической устройство протокола IEC61850 Server. Если во время компиляции проекта среди всех логических устройств будет отсутствовать хотя бы один логический узел LPHD, то будет отображаться соответствующая ошибка.

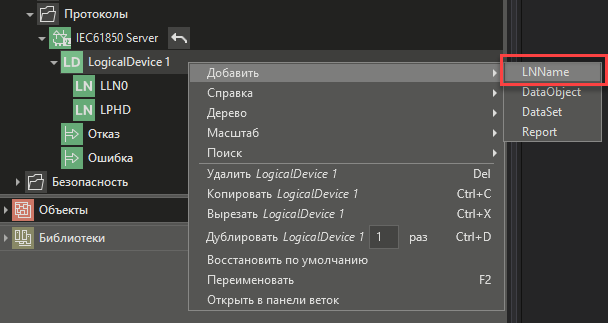

Помимо обязательных логических узлов в логические устройства можно добавлять пользовательские логические узлы. Для этого через контекстное меню логического устройства необходимо выполнить действие Добавить\LNName:

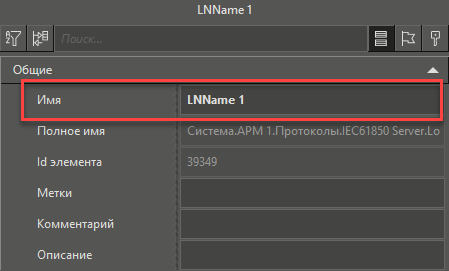

У любого пользовательского логического узла можно поменять его имя через панель свойств:
