Название

Описание

Категория Общие

Как правило, для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе.

Категория Задача

Задается период, с которым будут опрашиваться модули ввода-вывода. Определяется способ работы протокола при резервировании узла. Подробное описание категории приведено в разделе, описывающем настройку категории Задачи у протоколов.

Категория Протокол

Режим полного дерева

В текущей версии данная настройка не применяется.

Параметры SYSTEM_*_VALUE передавать как t, q, stVal

Определяет возможность передачи признака качества и метки времени. Если флаг отмечен, то для параметров типа SYSTEM_*_VALUE будет создаваться три параметра:

•stVal - значение

•t - метка времени

•q - признак качества

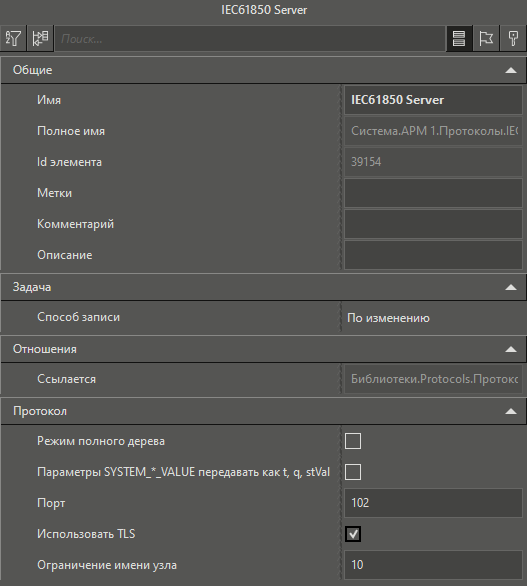

Порт

Задается порт, который будет использоваться для обмена данными с клиентами, если MasterSCADA 4D работает в роли Slave (сервера).

Использовать TLS

Задает использование защищенного подключения когда MasterSCADA 4D является сервером и передает данные по протоколу IEC61850 Server.

Ключи и сертификаты TLS хранятся в папке IEC61850. Ключи и сертификаты сервера  хранятся в папке IEC61850/srv. Ключи и сертификаты клиента хранятся в папке IEC61850/clt.

Имя файла ключа клиента должно быть MasterSCADA4Dclt_key.pem. Имя файла сертификата клиента должно быть MasterSCADA4Dclt.cer.

Имя файла ключа сервера должно быть MasterSCADA4Dsrv_key.pem. Имя файла сертификата сервера должно быть MasterSCADA4Dsrv.cer.

Сертификаты CA должны храниться в папке IEC61850/clt/root для клиента и IEC61850/srv/root для сервера. Сертификаты CA могут иметь любое имя и расширение .cer.

Ограничение имени узла

Определяется максимальная длина идентификатора тега протокола IEC61850 Server. Идентификатор формируется на основании полного имени параметра. Рассмотрим пример. Пусть полное имя параметра будет: Система.АРМ 1.Протоколы.IEC61850 Server.LogicalDevice 1.LLN0.Objekt_1.Parametr_1. Т.к. по стандарту IEC61850 имена должны быть заданы только латинскими буквами, то полное имя будет автоматически преобразовано: LLN0.Objekt_1.Parametr_1. Если в данной настройке установлено значение 3, то из каждой части полного имени будут отброшены лишние символы и в клиенте получится: LLN0.Objekt_1.Paramet.

Важно! Максимальная длина идентификатора может быть 64 байта, включая разделители. Если после применения данной настройки количество символов в идентификаторе будет выше, то данный параметр не будет отображаться в списке.
