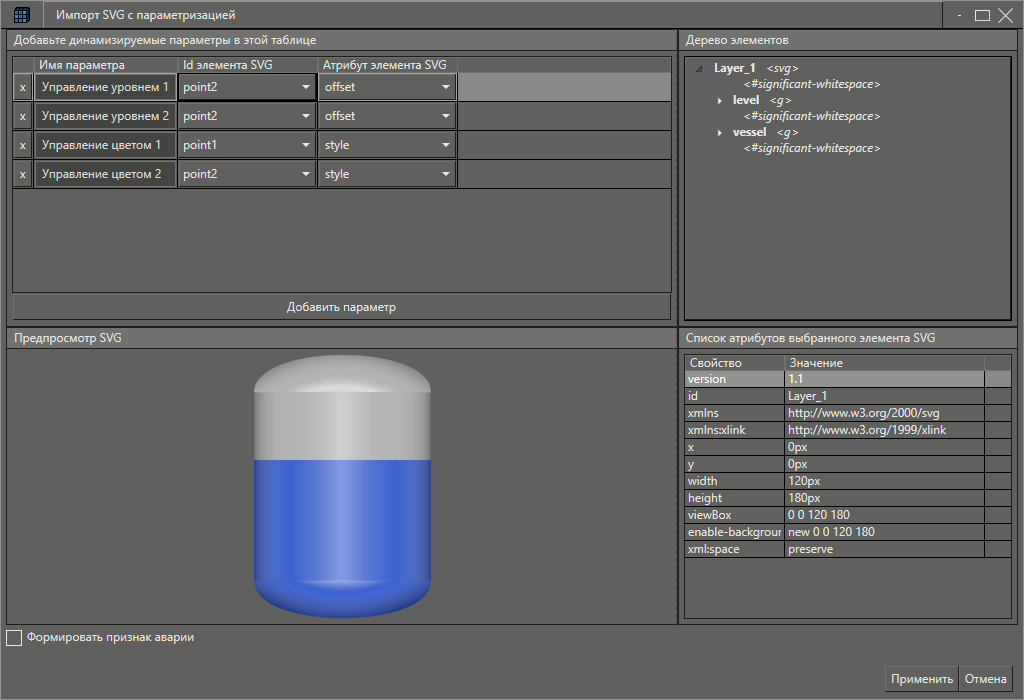

Вид окна Импорт SVG с параметризацией, если XML файл с описанием имеется:
В верхней левой части окна отобразятся параметры, прописанные в файле XML, которые можно динамизировать, т.е. изменять в режиме исполнения в зависимости от значений параметров в дереве или наоборот - менять значения параметров дерева в зависимости от значения параметров SVG. При необходимости их можно изменить, выбрав в таблице в выпадающем списке другое значение.

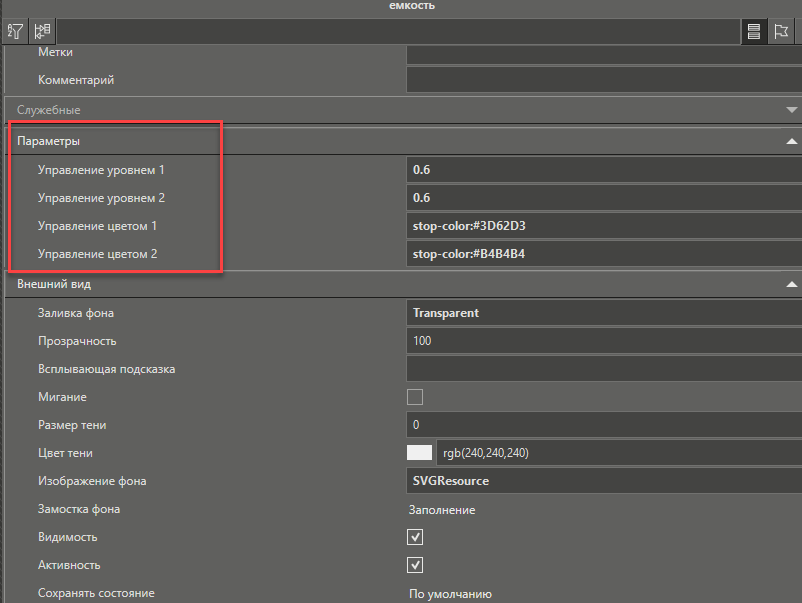

После нажатия на кнопку Применить, размер окна будет равен добавленному SVG, а в панели свойств будут параметры из таблицы:
Если в окне импорта установить флаг Формировать признак аварии, то в категорию Параметры будет добавлено свойство Общая авария, динамизируя которое можно привлечь внимание пользователя в клиенте визуализации к элементу, в случае необходимости.
