Для создания окон в MasterSCADA 4D можно использовать сторонние SVG файлы с изображением. Рассмотрим порядок работы с такими элементами.
Сначала необходимо в одну папку положить сам svg-файл и xml-файл, в котором содержится описание параметров, если такой имеется.

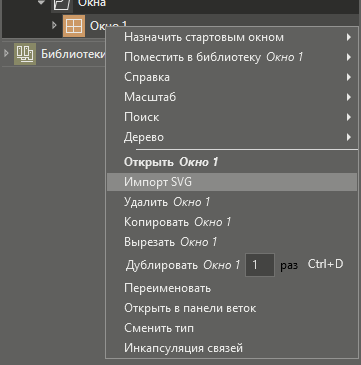

Затем в дереве Библиотеки MasterSCADA 4D нужно создать окно, в которое затем будет добавлен сторонний SVG-элемент и в контекстном меню созданного окна нужно выбрать пункт Импорт SVG:
В открывшемся диалоговом окне можно выбрать SVG файл, тогда будет импортирован и он, и описание xml к нему, если оно имеется.
Если SVG файл был уже ранее добавлен в MasterSCADA 4D, то если выбрать файл xml, относящийся к этому SVG, то тогда в среде разработки обновится его описание. Если был выбран SVG файл и для него существует XML файл, то откроется диалоговое окно Импорт SVG с параметризацией.
