Данный элемент предназначен для визуализации положения жалюзи приточного воздуха в графической форме.
В палитре редактора HMI элемент Изображение жалюзи притока находится в категории OBK (HVaC).
Вид элемента в палитре:

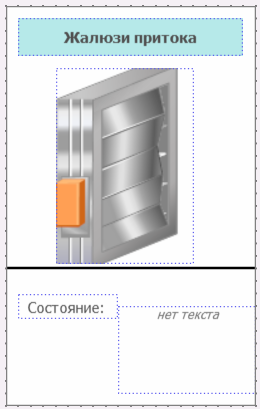

Вид элемента после добавления в рабочую область редактора HMI:

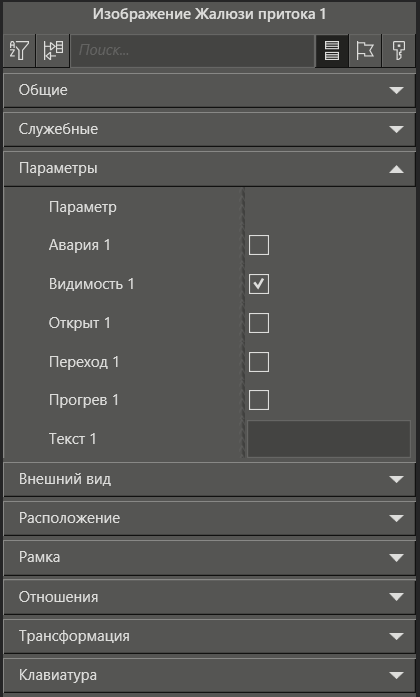

Вид панели свойств элемента:
Описание основных свойств графического элемента Изображение жалюзи притока:
Название |
Описание |
Категория Параметры |
|
Авария 1 |
Отображает аварийное состояние элемента. |
Видимость 1 |
Определяет видимость элемента. |
Открыт 1 |
Определяет элемент открыт или закрыт. |
Переход 1 |
Отображает анимацию переходного процесса от открытого положения к закрытому положению или наоборот. |
Прогрев 1 |
Отображает работу элемента. В активном состоянии над элементом появляется надпись прогрев, а сам элемент начинает мигать голубым цветом. |
Текст 1 |
Определяет текст который будет отображаться в элементе текст. |
Вид в клиенте визуализации
Рабочий вид |
|
