Данный элемент предназначен для визуализации состояния роторного рекуператора в графической форме.
В палитре редактора HMI элемент Изображение роторного рекуператора находится в категории OBK (HVaC).

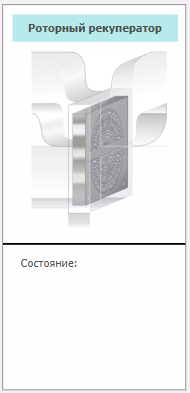

Вид элемента в палитре:

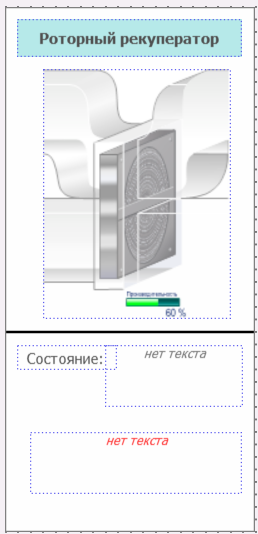

Вид элемента после добавления в рабочую область редактора HMI:

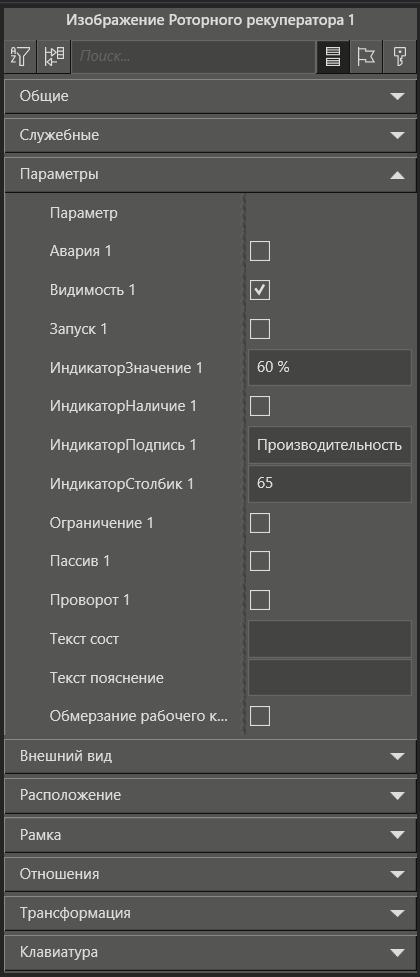

Вид панели свойств элемента:
Описание основных свойств графического элемента Изображение роторного рекуператора:
Название |
Описание |
Категория Параметры |
|
Авария 1 |
Отображает аварийное состояние элемента. |
Видимость 1 |
Определяет видимость элемента. |
Запуск 1 |
Определяет наличие анимации запуска работы. |
ИндикаторЗначение 1 |
Определяет текущее значение процентов в нижней панели элемента. |
ИндикаторНаличие 1 |
Определяет наличие индикатора у элемента. |
ИндикаторПодпись 1 |
Определяет текст который будет над индикатором. |
ИндикаторСтолбик 1 |
Определяет текущее значение заполненности прогресса в нижней панели элемента. |
Ограничение 1 |
Определяет цвет прогресса в нижней панели элемента. В активном состоянии цвет изменяется на жёлтый. |
Пассив 1 |
Определяет состояние элемента. В активном состоянии элемент становиться серым. |
Проворот 1 |
Определяет наличие анимации проворота для элемента. |
Текст сост |
Определяет текст который будет отображаться в верхнем элементе текст. |
Текст пояснение |
Определяет текст который будет отображаться в нижнем элементе текст. |
Обмерзание рабочего колеса |
Определяет наличие анимации обмерзания рабочего колеса. |
Вид в клиенте визуализации
Рабочий вид |
|
