Данный элемент предназначен для визуализации технологических параметров работы оросительного увлажнителя.
В палитре редактора HMI элемент Оросительный увлажнитель находится в категории OBK (HVaC).
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

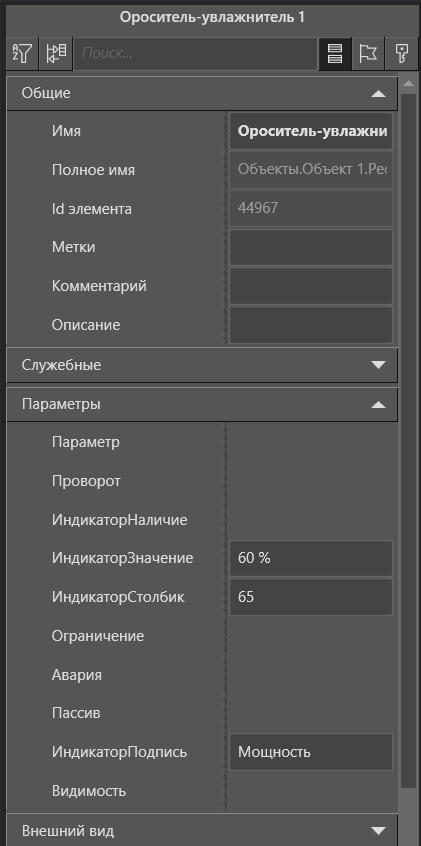

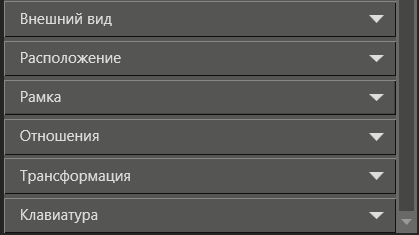

Вид панели свойств элемента:
Описание основных свойств графического элемента Оросительный увлажнитель:
Название |
Описание |
Категория Параметры |
|
Проворот |
Определяет наличие анимации проворота для элемента. |
ИндикаторНаличие |
Определяет видимость нижней панели элемента, по умолчанию выключен. |
ИндикаторЗначение |
Определяет текущее значение процентов в нижней панели элемента. |
ИндикаторСтолбик |
Определяет текущее значение заполненности прогресса в нижней панели элемента. |
Ограничение |
Отвечает за наличие ограничения на элементе. При значении Constraint позволяет изменить цвет ИндикатораСтолбика на ограничивающий желтый цвет. |
Авария |
Отображает аварийное состояние элемента. |
Пассив |
Определяет состояние элемента. В активном состоянии элемент становиться серым. |
ИндикаторПодпись |
Определяет подпись над индикатором. |
Видимость |
Определяет видимость элемента. |
Вид в клиенте визуализации
Пассивный вид |
Активный вид |
Рабочий вид |
|
|
|
