Данный элемент предназначен для визуализации технологических параметров работы роторного рекуператора.
В палитре редактора HMI элемент Роторный рекуператор находится в категории OBK (HVaC).

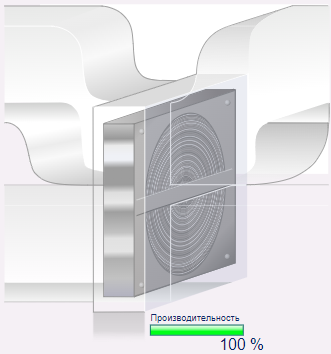

Вид элемента в палитре:

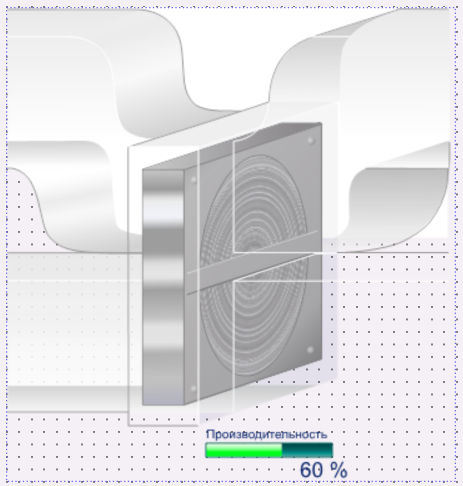

Вид элемента после добавления в рабочую область редактора HMI:

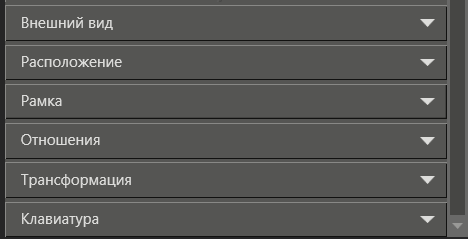

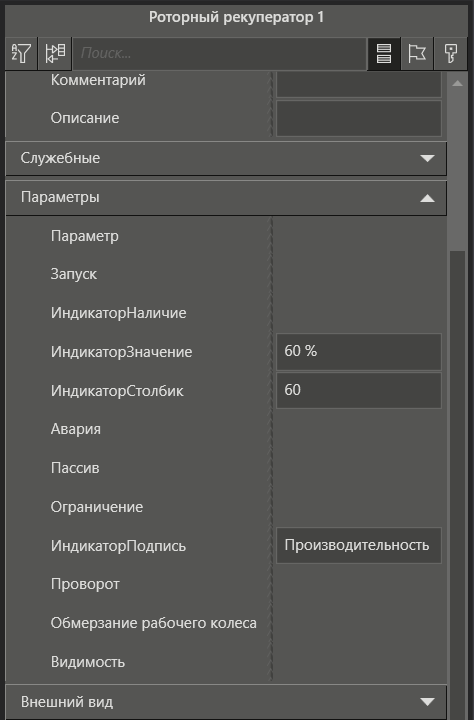

Вид панели свойств элемента:
Описание основных свойств графического элемента Роторный рекуператор:
Название |
Описание |
Категория Параметры |
|
Запуск |
Определяет наличие анимации запуска работы. |
ИндикаторНаличие |
Определяет видимость нижней панели элемента, по умолчанию выключен. |
ИндикаторЗначение |
Определяет текущее значение процентов в нижней панели элемента. |
ИндикаторСтолбик |
Определяет текущее значение заполненности прогресса в нижней панели элемента. |
Авария |
Отображает аварийное состояние элемента. |
Пассив |
Определяет состояние элемента. В активном состоянии элемент становиться серым. |
Ограничение |
Отвечает за наличие ограничения на элементе. При значении Constraint позволяет изменить цвет ИндикатораСтолбика на ограничивающий желтый цвет. |
ИндикаторПодпись |
Определяет подпись над индикатором. |
Поворот |
Определяет наличие анимации поворота для элемента. |
Обмерзание рабочего колеса |
Определяет наличие анимации обмерзания рабочего колеса. . |
Видимость |
Определяет видимость элемента. |
Вид в клиенте визуализации

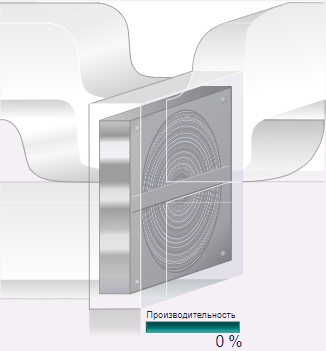

Пассивный вид |
Активный вид |

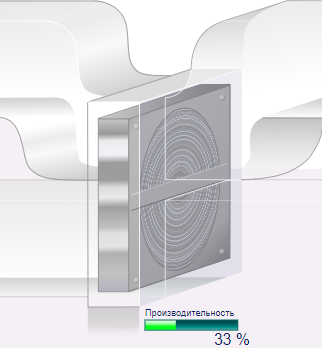

Рабочий вид |
|
|
|
