Данный элемент предназначен для визуализации положения заслонки рециркуляции воздуха.
В палитре редактора HMI элемент Заслонка рециркуляции находится в категории OBK (HVaC).
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

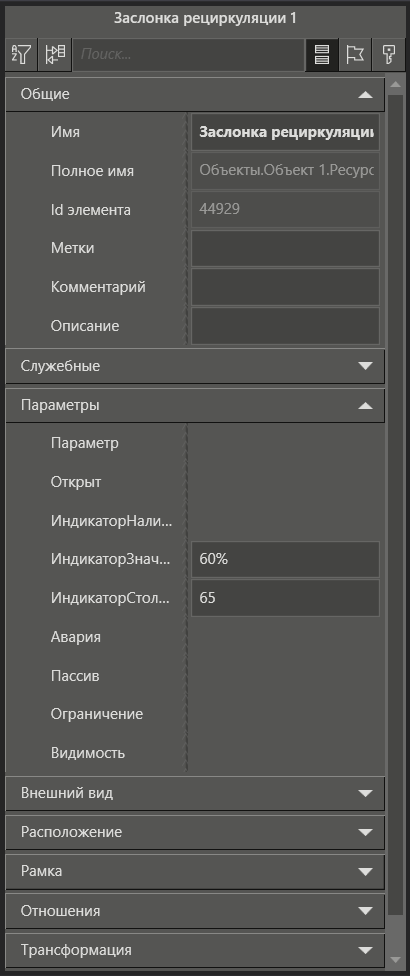

Вид панели свойств элемента:
Описание основных свойств графического элемента Заслонка рециркуляции:
Название |
Описание |
Категория Параметры |
|
Открыт |
Определяет элемент открыт или закрыт. |
ИндикаторНаличие |
Определяет видимость нижней панели элемента, по умолчанию выключен. |
ИндикаторЗначение |
Определяет текущее значение процентов в нижней панели элемента. |
ИндикаторСтолбик |
Определяет текущее значение заполненности прогресса в нижней панели элемента. |
Авария |
Отображает аварийное состояние элемента. |
Пассив |
Определяет состояние элемента. В активном состоянии элемент становиться серым. |
Ограничение |
Определяет цвет прогресса в нижней панели элемента. В активном состоянии цвет изменяется на жёлтый. |
Видимость |
Определяет видимость элемента. |
Вид в клиенте визуализации
Пассивный вид |
Активный вид |
Рабочий вид |
|
|
|
