Название

Описание

Категория Внешний вид

Заливка легенды

Определяет цвет фона легенды журнала. При нажатии на кнопку , которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

Заливка тулбара

Определяет цвет фона панели инструментов журнала. При нажатии на кнопку , которая появляется с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

Заливка фильтров

Определяет цвет фона панели фильтров журнала. При нажатии на кнопку , которая появляется  с правой стороны при наведении мыши на свойство, открывается диалоговое окно выбора цвета.

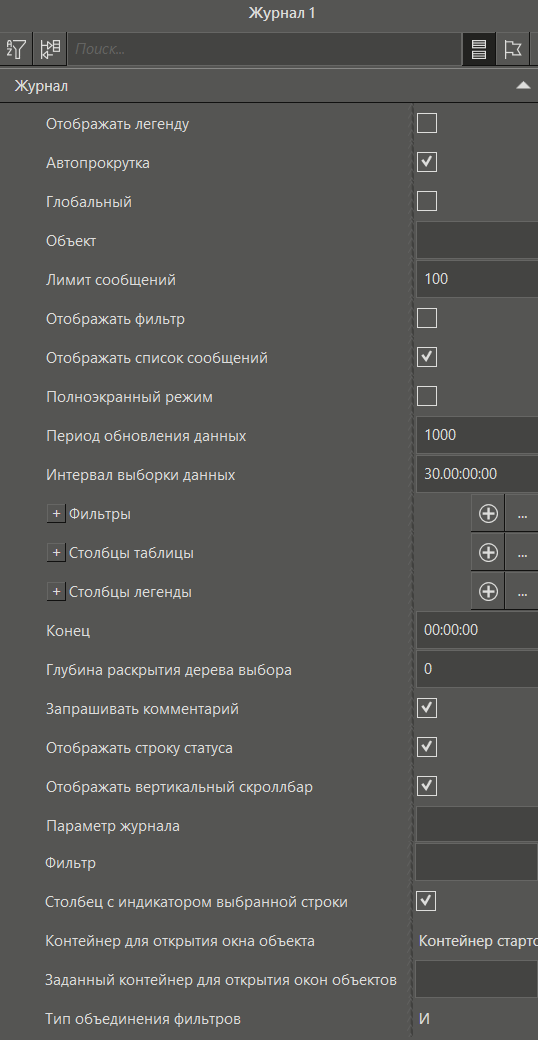

Категория Журнал

Отображать легенду

Определяет, будет ли отображаться легенда после открытия окна, содержащего журнал. В клиенте визуализации имеется возможность  включать/выключать легенду, используя панель инструментов журнала. Кроме того, данное свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.

Автопрокрутка

Определяет будет ли включена автопрокрутка журнала после открытия окна, содержащего журнал. В клиенте визуализации имеется возможность включать/выключать автопрокрутку, используя панель инструментов журнала. Кроме того, данное свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.

Глобальный

Определяет, сообщения от каких источников будут попадать в журнал. Если флаг отмечен, то в журнале могут отображаться все сообщения, которые будут формироваться в узле, а также в объектах, исполняемых  в нём. Если флаг снят, то в журнале будут отображаться либо сообщения элемента (объекта, тега, канала, узла), в котором находится окно, содержащее журнал, либо того элемента, с которым связано свойство журнала Объект .

Объект

Определяет сообщения от какого источника будут попадать в журнал. Если флаг Глобальный снят, а в данное поле будет перетащен какой-либо элемент проекта (объект, тег, канал), то в журнале станут отображаться сообщения этого элемента, независимо от местоположения журнала.

Лимит сообщений

Задает ограничение на максимальное количество сообщений, которое хранится в памяти журнала. Минимальное значение — 100. При использовании выборки по времени отбирается количество записей не более значения, указанного в данном свойстве, но не менее 100.

Отображать фильтр

Определяет будет ли отображаться панель фильтров после открытия окна, содержащего журнал. В клиенте визуализации имеется возможность включать/выключать панель фильтров, используя панель инструментов журнала . Кроме того, данное свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.

Отображать список сообщений

Определяет, будет ли отображаться таблица сообщений после открытия окна, содержащего журнал. В клиенте визуализации имеется возможность включать/выключать таблицу сообщений, используя панель инструментов журнала. Кроме того, данное свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.

Полноэкранный режим

Определяет, будет ли отображаться элемент журнал в полноэкранном режиме после открытия окна, содержащего журнал. В клиенте визуализации имеется возможность включать/выключать полноэкранный режим, используя панель инструментов журнала. Кроме того,  данное свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.

Период обновления данных

Задаёт период автоматического обновления данных при включённой автопрокрутке.

Интервал выборки данных

Задаёт интервал, который будет отображаться на одной странице журнала. Свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы.

Используется, если включён фильтр по времени

Фильтры

Группа настроек, отображающих ранее созданные фильтры в окне настройки журнала. При помощи кнопок можно добавлять новые фильтры и условия в них, а также изменять настройки ранее созданных фильтров. Рекомендуется настраивать фильтры журнала при помощи вкладки Фильтры окна настройки журнала, которая откроется при нажатии на кнопку .

Столбцы таблицы

Группа настроек, отображающих  ранее созданные столбцы в окне настройки журнала. При помощи кнопки можно добавлять новые столбцы, а также изменять настройки ранее созданных столбцов. Рекомендуется настраивать столбцы журнала при помощи вкладки Столбцы таблицы окна настройки журнала, которая откроется при нажатии на кнопку .

Столбцы легенды

Группа настроек, отображающих  ранее созданные строки в окне настройки журнала. При помощи кнопки можно добавлять новые строки, а также изменять настройки ранее созданных строк. Рекомендуется настраивать легенду журнала при помощи вкладки Столбцы легенды окна настройки журнала, которая откроется при нажатии на кнопку .

Архив

Определяет, сообщения какого архива будут попадать в этот журнал. Если перетащить, например, в данное свойство Архив сообщений ИБ, то в журнал будут попадать только сообщения из данного журнала (если у журнала стоит флаг Глобальный). Можно также указать ID нужного архива в свойстве.

Конец

Определяет время конца интервала, за который запрашиваются сообщения с сервера. Свойство может быть задинамизировано, т.е. зависеть от других элементов управления, созданных разработчиком проекта, либо от какой-то программы. Если свойство не задинамизировано, то управлять концом интервала в режиме исполнения можно, используя панель инструментов. Кроме того, разработчик  может создать свои собственные инструменты управления  с настроенными методами

Используется, если включён фильтр по времени

Запрашивать комментарий

Определяет необходимость ввода комментария во время квитирования сообщения. Если флаг отмечен,  то откроется диалоговое окно для ввода комментария, который будет записан в базу данных сообщений.

Глубина раскрытия дерева выбора

Добавляет возможность задания уровня вложенности, на который нужно раскрыть дерево объекта по умолчанию. Если свойство установлено, дерево объекта будет автоматически раскрываться до указанного уровня вложенности при его открытии, облегчая доступ к более глубоким уровням структуры без необходимости ручного раскрытия каждой ветви.

Фильтр по времени

Позволяет загрузить из базы данных только те сообщения, которые сформировались в указанный интервал времени. Если флаг установлен, то в клиенте визуализации в панели инструментов кнопка  будет активна сразу же после запуска проекта.

По умолчанию флаг снят, в этом случае параметры Конец, Интервал не используются, журнал отображает все сообщения, имеющиеся в архиве/кэше сообщений.

Порядок работы журнала с нажатой и отжатой кнопкой описан в разделе  - Работа с журналом в клиенте визуализации

Отображать строку статуса

Определяет видимость строки статуса в клиенте визуализации

Отображать вертикальный скроллбар

Определяет видимость вертикальной линейки прокрутки в клиенте визуализации

Таймаут запроса архива

Определяет допустимое время выполнения запроса. Если выборка из БД выполняется дольше указанного времени, она прерывается и журнал не загружает архивные данные. По умолчанию 60s. Повторный запрос к БД будет осуществлять после изменений параметров запроса (изменение фильтра, сдвиг линейки прокрутки и т.п. )

Фильтр

Задаётся фильтр, определяющий сообщения, которые должны быть отображены в журнале. Пример,  ["Message = \"Да\" or Severity <= 50"], где: Message соответствует свойству Сообщение, а Severity соответствует свойству Приоритет. Полный список соответствий приведён в разделе Список программных имён параметров тревог.

Столбец с индикатором строки

Определяет видимость столбца выбранной строки.

Столбец избранного

Определяет видимость столбца избранного.

Контейнер для открытия окна объекта

Определяет расположение окна, которое будет открываться при переходе из журнала. Доступно три варианта расположения:

•Контейнер стартового окна — окно при переходе из журнала открывается в контейнере текущего шаблона экрана.

•Всплывающее окно — открываемое окно открывается как всплывающее.

•Заданный контейнер — окно открывается в контейнере, который указан в настройке Заданный контейнер для открытия окон объектов.

Заданный контейнер для открытия окон объектов

Настройка используется для установки связи с контейнером окна при выбранном значении Заданный контейнер у настройки Контейнер для открытия окна.

Допустимая область для выбора контейнера определяется следующим образом:

•Для журнала дерева системы или объектов доступны контейнеры дерева системы и дерева объектов.

•Для журнала в библиотечном окне доступны контейнеры текущего окна.

•Для журнала в библиотечном объекте доступны контейнеры текущего объекта и объектов вверх по иерархии.

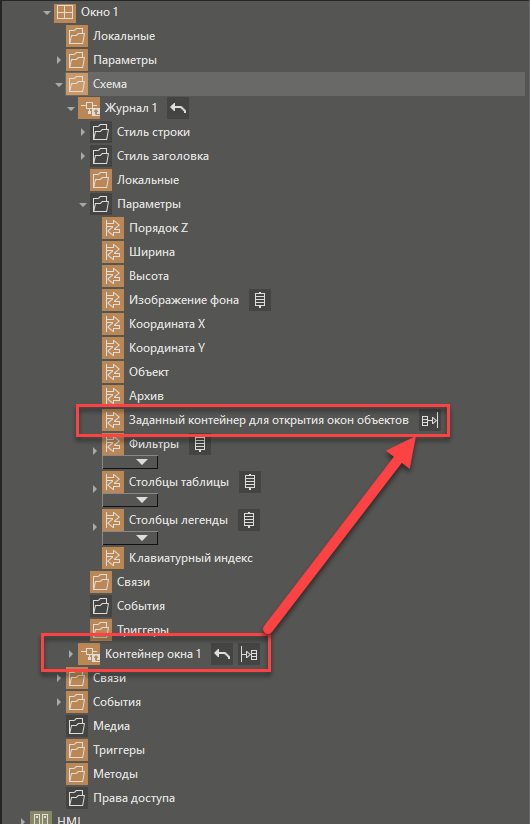

Для настройки связи необходимо использовать полное дерево. Контейнер окна перетаскивается с помощью ЛКМ на параметр журнала Заданный контейнер для открытия окон объектов:

Категория Панель инструментов

Отображать панель инструментов

Определяет, будет ли отображаться панель инструментов журнала. Если флаг снят, и панель инструментов не отображается, то разработчик проекта должен создать свои собственные элементы управления журналом.

Дерево выбора объектов

Позволяет без добавления специальных фильтров выбрать нужные для отображения источники сообщений. Если флаг установлен, то в панели инструментов появится иконка Дерево объекта. смотрите также: Дерево объектов

Кнопка Квитировать на странице

Позволяет управлять видимостью кнопки Квитировать на странице, при работе в клиенте визуализации. По умолчанию установлено TRUE.

Кнопка Квитировать всё

Позволяет управлять видимостью кнопки Квитировать всё, при работе в клиенте визуализации. По умолчанию установлено TRUE.
