Важно! Все добавленные каналы в протокол читаются, даже если у канала установлен режим Output. Однако, данные никуда не записываются. Это необходимо для определения типа данных параметра в объекте.

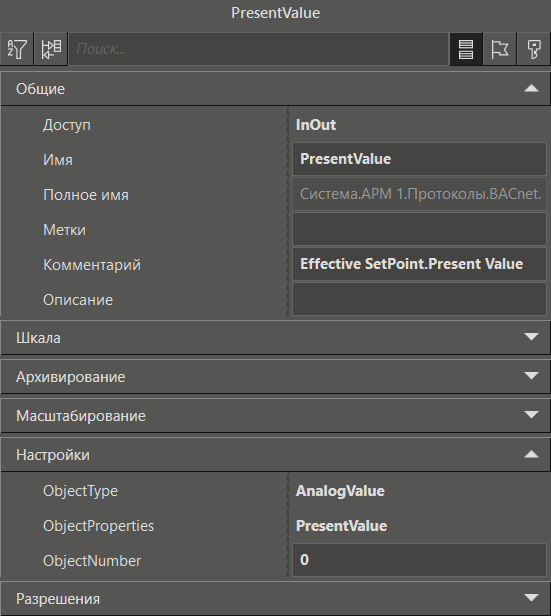

Вид панели свойства канала BACnet multi:
Панель свойств заполняется автоматически после выполнения необходимых действий в диалоге импорта каналов.
Свойство |
Назначение |
Категория Общие |
Как правило для данного элемента не настраивается. Подробное описание данной категории приведено в соответствующем разделе. |
Комментарий |
Описание канала. Состоит из двух частей, разделенных точкой. В первой части - считанное свойство Description объекта BACnet, во второй части - локализованное название считываемого свойства. |
Категория Масштабирование |
Если модуль ввода-вывода не имеет встроенного масштабирования, то при помощи данной категории можно задать соответствие между значениями в модуле и реальными значениями. Подробное описание данной категории приведено в соответствующем разделе. |
Категория Шкала |
В данной категории можно назначить шкалу и определить ее настройки. |
Категория Архивирование |
Если значение канала требуется архивировать, то необходимо установить флаг в свойстве Архивировать. В этом случае, значения канала будут сохраняться в базе данных. При необходимости, можно выбрать шаблон архивирования. При этом появятся настройки, соответствующие данному шаблону, и которые можно переопределить для конкретного канала. |
Категория Настройки |
В данной категории задаются параметры BACnet объекта, который будет опрашиваться данным каналом, включая тип объекта, идентификатор и свойство для опроса. Для генерации сообщений объект обязательно должен содержать канал PresentValue, который используется как источник сообщений. |
ObjectType |
Задается тип BACnet объекта. |
ObjectProperties |
Свойство BACnet объекта, которое будет опрашивать данный канал. |
ObjectNumber |
Номер BACnet объекта. |
В процессе опроса объекта принудительно опрашивается свойство StatusFlag. Данное свойство представляет собой битовую маску из 4 состояний:
Состояние |
Номер бита |
Описание |
OUT_OF_SERVICE |
0 |
Переходит в TRUE если включено включено свойство OUT_OF_SERVICE. |
OVERRIDDEN |
1 |
Переходит в TRUE если значение было переопределено и более не может быть изменено через службу Bacnet. |
FAULT |
2 |
Переходит в TRUE если свойство Reliabiltiy имеет значение отличное от NoFaultDetected. |
IN_ALARM |
3 |
Переходит в TRUE если свойство Event_State имеет значение отличное от Normal. |
Если свойство Status_Flag будет иметь включенные биты OUT_OF_SERVICE, FAULT, IN_ALARM, то канал со свойством PresentValue будет иметь качество Uncertain. Бит OVERRIDEN игнорируется - его включение не означает отказ канала.
