Рассмотрим два варианта работы: в первом случае исполнительная система и среда разработки работают на одном компьютере; во втором – на разных устройствах.
Исполнительная система и среда разработки работают на одном компьютере

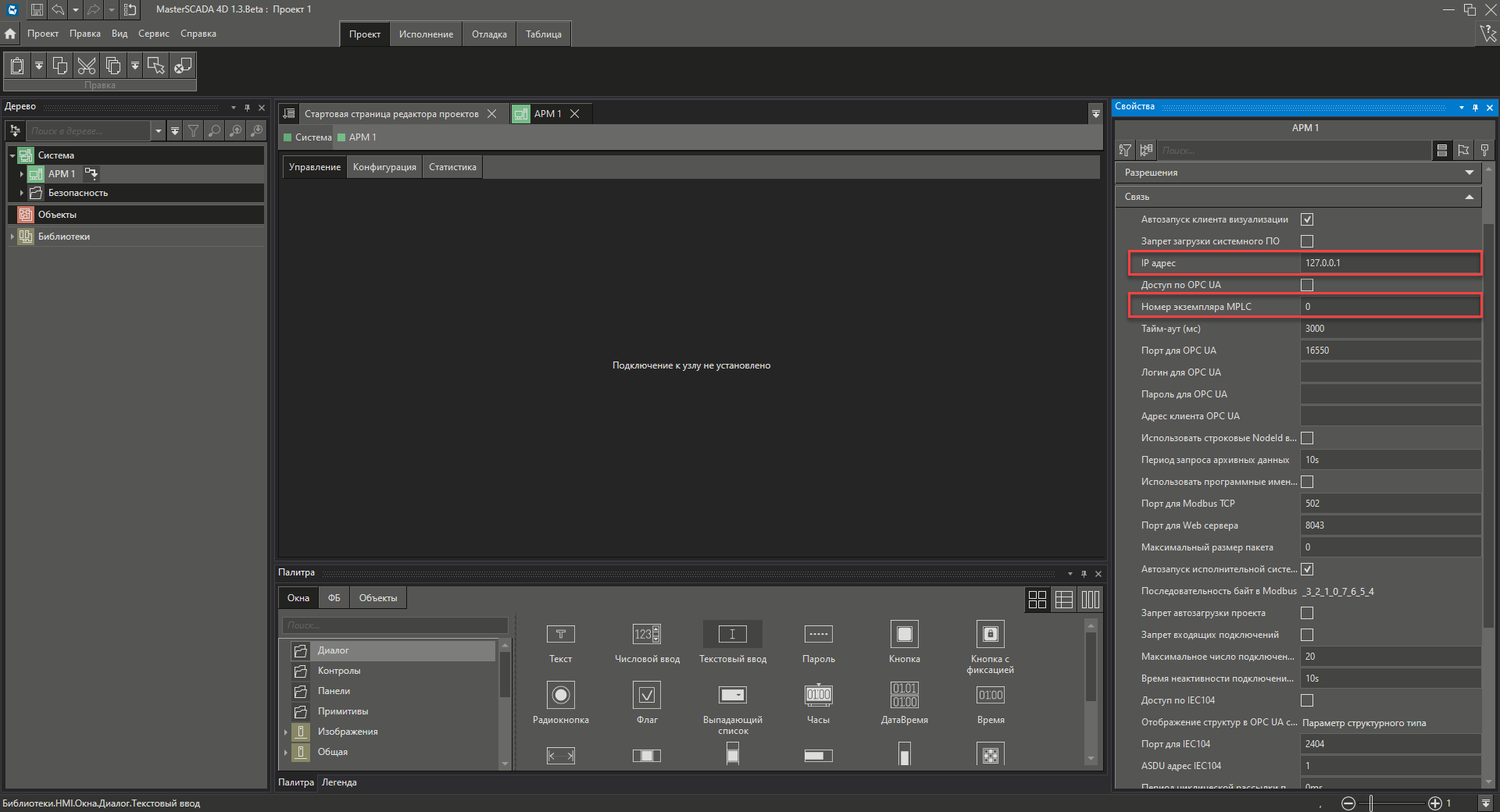

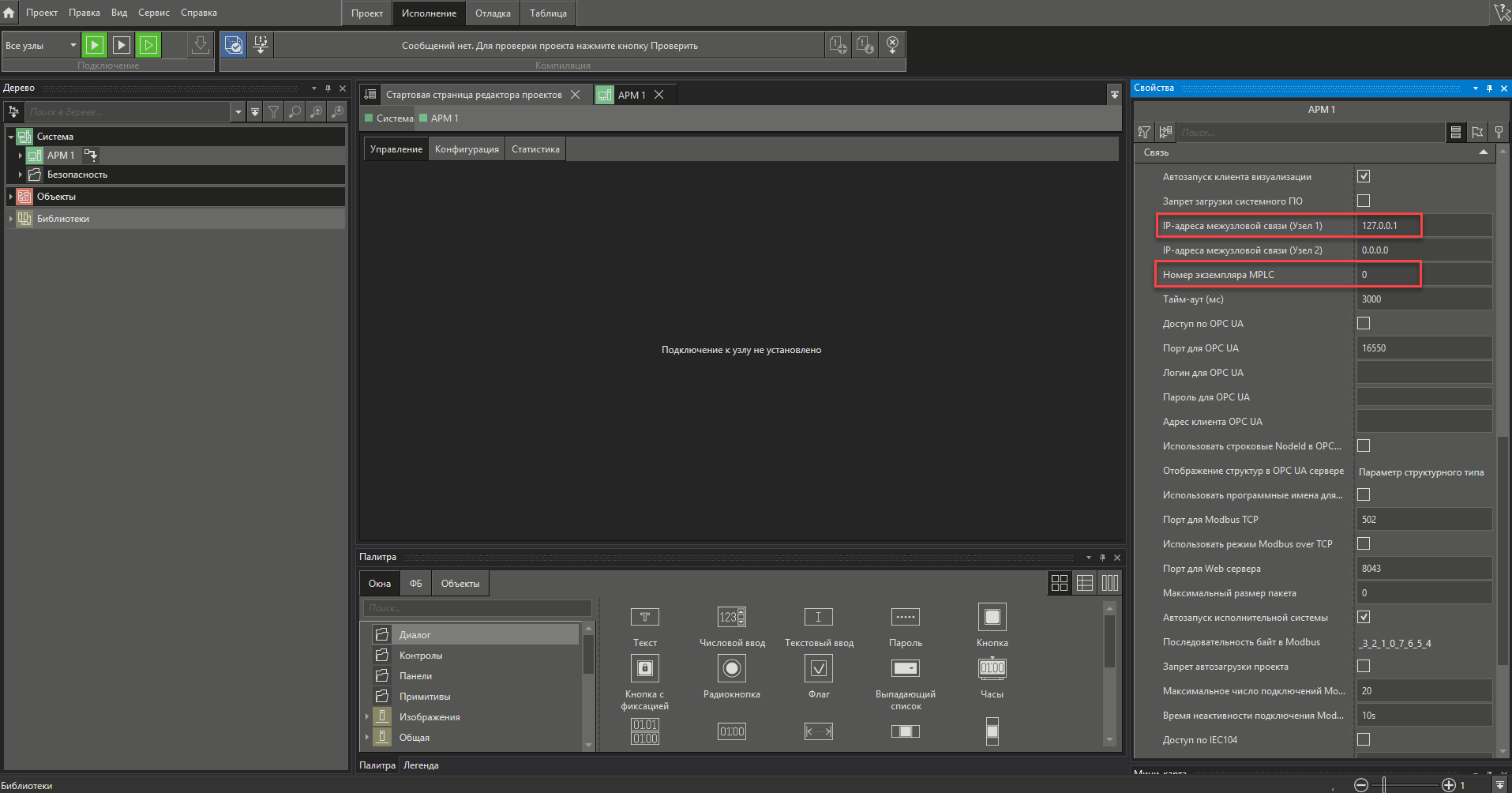

Для примера допустим, что в проекте имеется единственный узел с такими параметрами связи, которые показаны на рисунке ниже (для узла задан IP-адрес текущего компьютера или 127.0.0.1, в свойстве Номер экземпляра MPLC установлен 0):
Для того чтобы произвести автозапуск исполнительной системы, выполняем команду Подключить и загрузить:

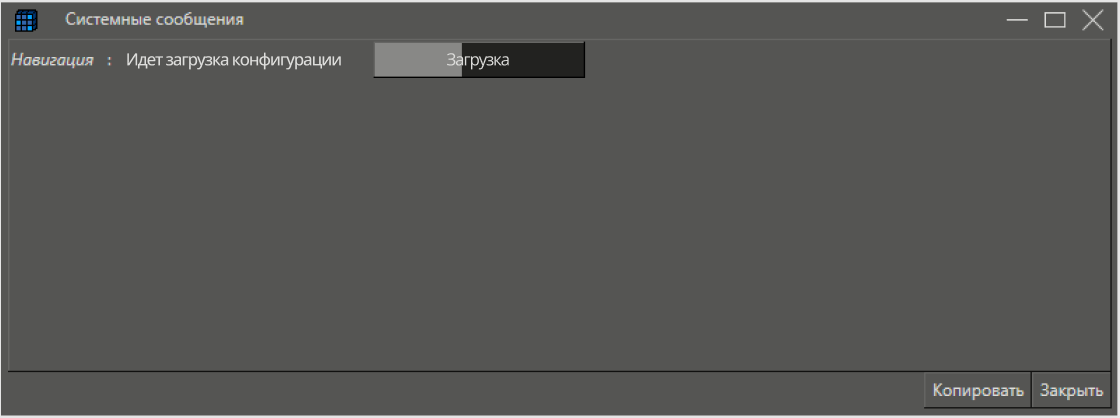

После этого начинается подготовка проекта к запуску:

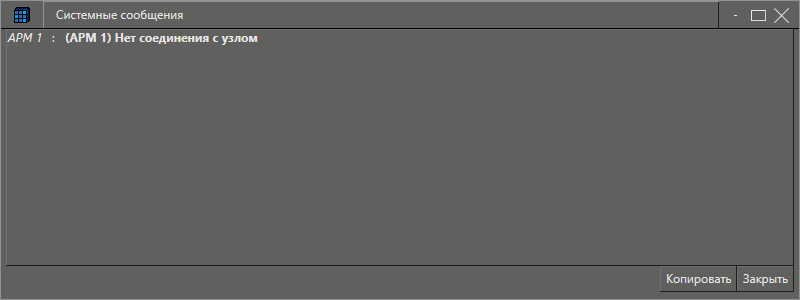

Сразу после завершения компиляции проекта MasterSCADA 4D попытается подключиться к уже запущенной среде исполнения. Если среда исполнения не запущена и в настройках узла установлен флаг Автозапуск исполнительной системы, то среда разработки запустит входящую в ее состав версию исполнительной системы. Если флаг не установлен и среда исполнения не запущена, то появится сообщение, что связь с исполнительной системой (узлом) установить не удалось:

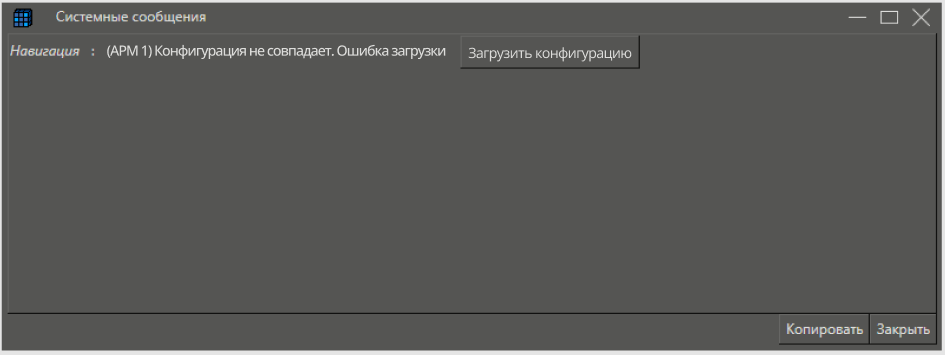

Если произошла ошибка при загрузке конфигурации, то отобразится текст Конфигурация не совпадает. Ошибка запуска. Кнопка Загрузить конфигурацию повторно пытается загрузить конфигурацию:

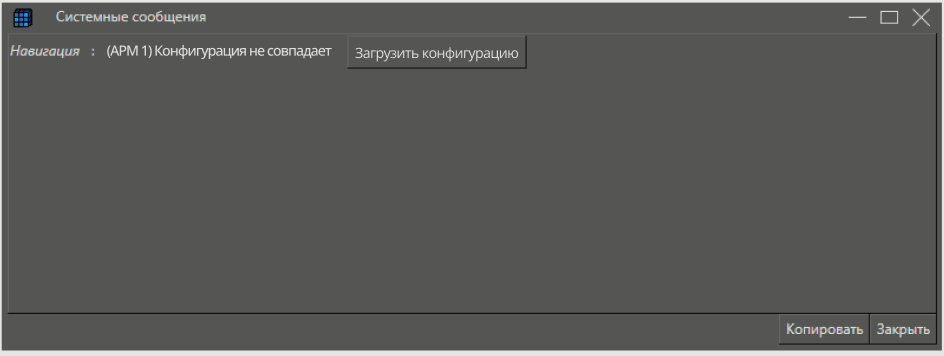

Если загрузка конфигурации была успешна и конфигурация не совпадает, то отображается текст Конфигурация не совпадает. Кнопка Загрузить конфигурацию перезаписывает конфигурацию в RT:
Если в проекте созданы окна и одно из них назначено стартовым, то после загрузки проекта в среду исполнения автоматически запустится клиент визуализации.
Среда исполнения будет подключена к среде разработки. В интерфейсе среды разработки отражаются текущие значения параметров. При необходимости их можно заменить значениями, введенными разработчиком проекта.
Среда разработки отключится от среды исполнения после выполнения команды Отключить в панели инструментов, либо в контекстном меню узла:
Если среда исполнения была запущена средой разработки, то после выполнения команды Отключить она закроется. Если же среда исполнения запускалась независимо, то она не закроется и проект продолжит исполняться в ней.
Важно! Флаг Автозапуск исполнительной системы работает только для узлов, в настройках которых задан локальный IP-адрес (127.0.0.1).
Среда разработки и среда исполнения работают на разных устройствах
В случае если в настройках узла указан IP-адрес, на котором установлена среда разработки MasterSCADA 4D, то следует убедиться, что на удаленном устройстве (компьютере, контроллере, панели и т.п.) установлена среда исполнения MasterSCADA 4D RT.
После выполнения команды Подключить произойдет компиляция проекта и его подключение к уже запущенной среде исполнения, а также загрузка в нее проекта. Если запущенная среда исполнения не будет найдена, то появится сообщение об ошибке. В этом случае среда разработки не будет пытаться запустить среду исполнения.
Частичная загрузка проекта
Если в проект вносятся изменения и выполняется повторная загрузка конфигурации, система проводит компиляцию проекта, перезагружает исполнительную систему с последующей загрузкой обновленной конфигурации.
Однако если изменения затронули только клиентскую часть визуализации - такие элементы, как окна, медиафайлы, контролы, связи между окнами, шаблоны отчетов, хранящиеся в папке htdocs, - перезапуск RT не выполняется. В этом случае обновление конфигурации применяется без остановки исполнительной системы.
Загрузка конфигурации проекта при резервировании узлов
Процесс автоматической загрузки конфигурации проекта при резервировании узлов проходит по следующему алгоритму:
1.Загрузка конфигурации в узел SLAVE;
2.После того как в узел SLAVE загрузилась новая конфигурация, начинается загрузка в узел MASTER;
3.Когда узел MASTER идет на перезапуск, узел SLAVE должен переключиться в режим MASTER в течение 100 мс.
Несоответствие версии среды разработки и среды исполнения

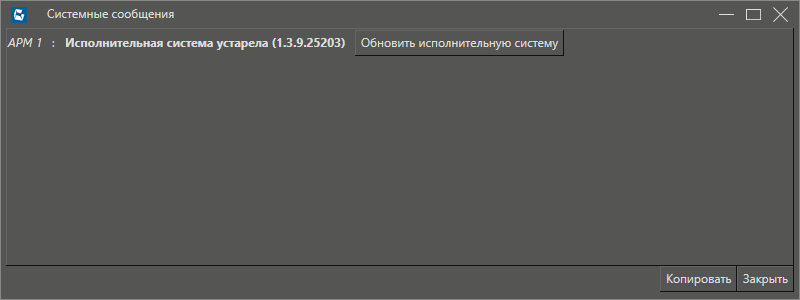

Если версия среды разработки отличается от версии среды исполнения, то появится сообщение:
В этом случае необходимо обновить среду исполнения.
Если среду исполнения не активировать, то она будет работать с ограничениями демоверсии.
Скачать демоверсию среды исполнения и получить информацию о способах закупки коммерческой версии можно на сайте компании "ИЭК ДИДЖИТАЛ".
