Данный элемент предназначен для рисования ломаных линий с ответвлениями, представляет собой SVG-фигуру.
В палитре редактора HMI элемент Граф находится в категории Примитивы.
Вид элемента в палитре:
После добавления элемента в рабочую область редактора HMI граф будет находится в режиме редактирования, в котором необходимо задать его конфигурацию. Сначала появится первая точка, из которой будет выходить красная линия, направление которой будет следовать за движением мыши:
Если нажать левой кнопкой мыши на какое-либо место рабочей области, то будет создана вторая точка. Если переместить мышь и опять нажать левую кнопку, то будет создана третья точка:
В режиме редактирования точки графа обозначены красными кружками. По умолчанию, флаг в свойстве Ортогональность отмечен, поэтому линия будет рисоваться под прямым углом. Это означает, что новая точка будет создаваться не точно в месте нажатия левой кнопки мыши, а максимально близко к нему, так чтобы получился прямой угол.
Для того чтобы нарисовать линию из произвольного места графа (там где точка может быть поставлена, появится ее макет, граница которого будет задана пунктирной линией), необходимо нажать левую кнопку мыши, при этом в месте нажатия будет создана точка, и из неё будет выходить линия (ответвление).
Для удаления существующей точки, нужно дважды нажать на неё левой кнопкой мыши, после чего точка удалится, а граф перерисуется.
Чтобы изменить точку от которой рисуется новый участок необходимо выбрать ее левой кнопкой мыши, при этом эта точка станет красной и из нее будет выходить красная линия.
Для того чтобы прекратить редактирование графа, необходимо нажать правую кнопку мыши.
Для того чтобы войти в режим редактирования ранее нарисованного графа, необходимо дважды кликнуть левой кнопкой мыши по графу.
Редактирование продолжится с того места, где было закончено предыдущее редактирование.
Результат редактирования графа отобразится в свойстве Геометрия. При необходимости, можно отредактировать граф, используя данное свойство.

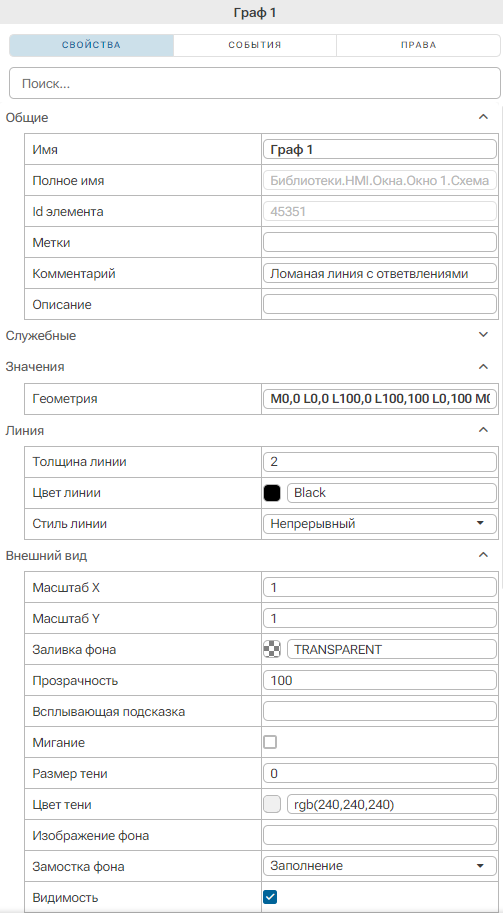

Вид панели свойств элементов:
Описание основных свойств графического элемента Граф:
Название |
Ссылка на описание |
Категория Значение |
|
Геометрия |
Задается выражение, описывающее фигуру. |
Категория Линия |
|
Ортогональность |
Определяет способ рисования новой линии: под прямым или под произвольным углом. |
Описание других свойств элементов смотрите в разделе HMI.Свойства
