Данный элемент предназначен для рисования ломаных линий, представляет собой SVG-фигуру.
В палитре редактора HMI элемент Ломаная линия находится в категории Примитивы.
Вид элемента в палитре:
После добавления элемента в рабочую область редактора HMI ломаная линия будет находится в режиме редактирования, в котором необходимо задать её конфигурацию. Сначала появится первая точка и из нее будет выходить красная линия, направление которой будет следовать за движением мыши:
Если нажать левой кнопкой мыши на какое-либо место рабочей области, то будет создана вторая точка. Если переместить мышь и опять нажать левую кнопку, то будет создана третья точка:
По умолчанию, флаг в свойстве Ортогональность отмечен, поэтому линия будет рисоваться под прямым углом. Это означает, что новая точка будет создаваться не точно в месте нажатия левой кнопки мыши, а максимально близко к нему, так чтобы получился прямой угол.
В случае снятого флага Ортогональность новая точка будет создаваться точно в месте нажатия левой кнопки мыши.
Для того чтобы прекратить редактирование Ломаной линии необходимо правую кнопку мыши.
Для того чтобы войти в режим редактирования ранее нарисованной Ломаной линии, необходимо дважды кликнуть левой кнопкой мыши.
Для того чтобы добавить новую точку, необходимо нажать на линию левой кнопкой мыши. В месте нажатия кнопки будет создан дополнительный излом линии (точка). Чтобы удалить точку, нужно дважды нажать на неё левой кнопкой мыши, после чего точка удалится, а Ломаная линия перерисуется.
Результат редактирования Ломаной линии отобразится в свойстве Геометрия. При необходимости, Ломаную линию можно отредактировать, используя данное свойство.

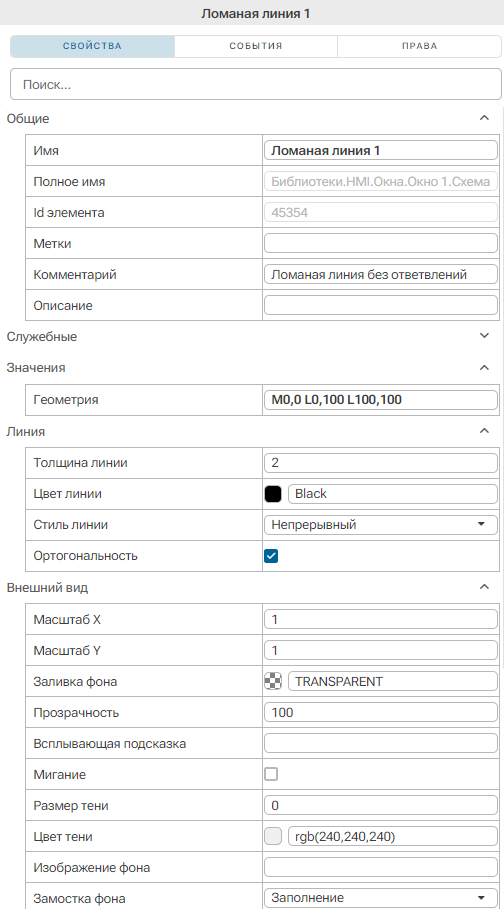

Вид панели свойств элементов:
Описание основных свойств графического элемента Ломаная линия:
Название |
Ссылка на описание |
Категория Значение |
|
Геометрия |
Задается выражение, описывающее фигуру. |
Категория Линия |
|
Ортогональность |
Определяет способ рисования новой линии: под прямым или под произвольным углом. |
Описание других свойств элементов смотрите в разделе HMI.Свойства
