Данный элемент используется для установки значения дискретного параметра, связанного со свойством Нажата. Ели кнопка нажата, параметр принимает значение TRUE, если отжата — False. Чаще всего элементы Кнопка с фиксацией в окне создаются путём перетаскивания дискретного параметра в окно правой кнопкой мыши. В этом случае все необходимые связи будут установлены автоматически. При каждом нажатии на Кнопку с фиксацией в клиенте визуализации её положение меняется.
В палитре редактора HMI элемент Кнопка с фиксацией находится в категории Диалог.
Вид элемента в палитре:
Вид элемента после добавления в рабочую область редактора HMI:

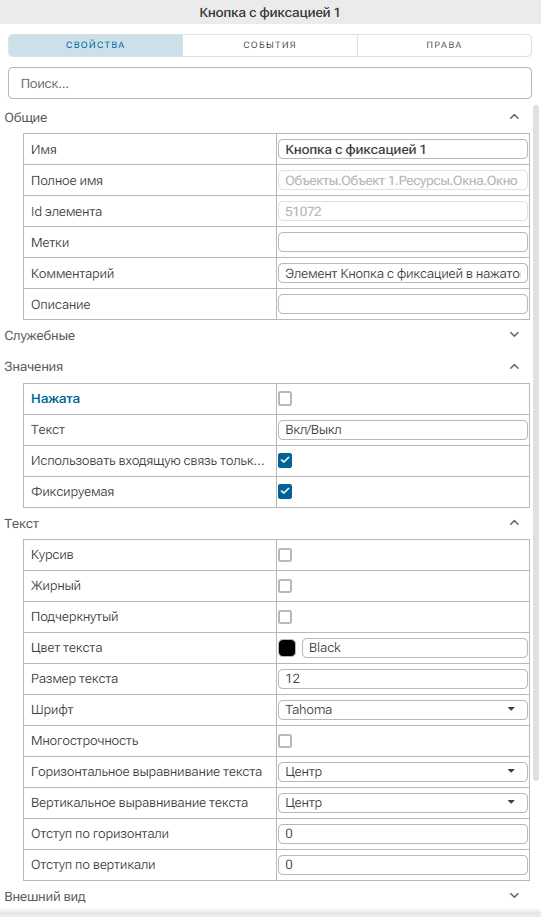

Вид панели свойств элемента:
Описание основных свойств графического элемента Кнопка с фиксацией:
Название |
Описание |
Категория Значения |
|
Текст |
Задаётся текст надписи на кнопке с фиксацией. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Кнопка с фиксацией, то данное поле заполнится автоматически — текст будет совпадать с именем связанного параметра. Рекомендации по настройке читайте ниже в этом разделе. |
Нажата |
Основное свойство кнопки с фиксацией, неразрывно связанное с её положением. Может иметь входящую и исходящую связи. Если элемент был добавлен в окно из палитры редактора HMI, то связи необходимо установить вручную. Если дискретный параметр был перетащен в окно правой кнопкой мыши, и в контекстном меню был выбран пункт Кнопка с фиксацией, то данное поле заполнится автоматически. После установки связи данное свойство будет содержать дополнительные строки, в которых будет находиться информация о связях. |
Фиксируемая |
По умолчанию у элемента кнопка с фиксацией это свойство находится в состоянии TRUE. Если свойство установлено в False, то элемент кнопка с фиксацией по функционалу будет соответствовать элементу кнопка. |
Использовать входящую связь только для отображения |
По умолчанию включено. Определяет, будет ли поступившее на вход свойства значение передано на выход. Если флаг установлен, то если изменяется значение по входной связи, то элемент отображается в соответствии с ним, но по выходной связи оно не идёт. А если пользователь сам изменит значение, то оно передаётся по выходной связи, даже если значение совпадает с тем, что отправлялось на сервер в прошлый раз. |
Категория Текст |
|
Отступ по горизонтали |
Внутренние левый и правый отступы текста в px. Вводится одно или два числа через пробел. Если задано одно число, то оно применяется для левого и правого отступов. Если задано два числа, то первое для левого отступа, второе для правого. По умолчанию задано 0. |
Отступ по вертикали |
Внутренние верхний и нижний отступы текста в px. Вводится одно или два числа через пробел. Если задано одно число, то оно применяется для верхнего и нижнего отступов. Если задано два числа, то первое для верхнего отступа, второе для нижнего. По умолчанию задано 0. |
Описание других свойств элемента смотрите в разделе HMI.Свойства
Настройка свойства Текст

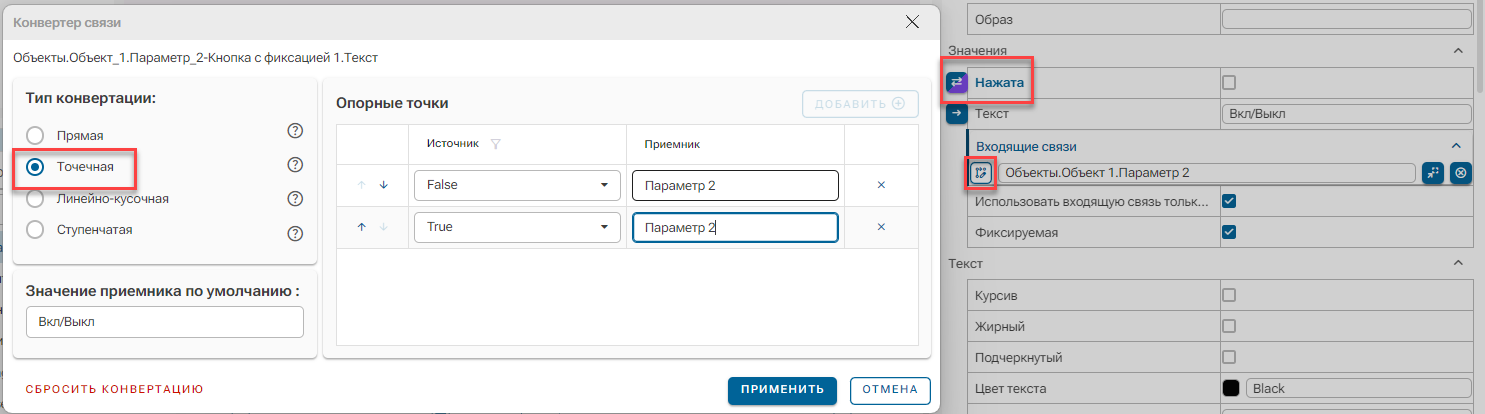

Для того чтобы текст на кнопке отображал состояние параметра, необходимо перетащить параметр на свойство текст и открыть конвертер образовавшейся связи (для точечной передаточной характеристики этой связи поля значений источника будут уже заполнены как TRUE и False):

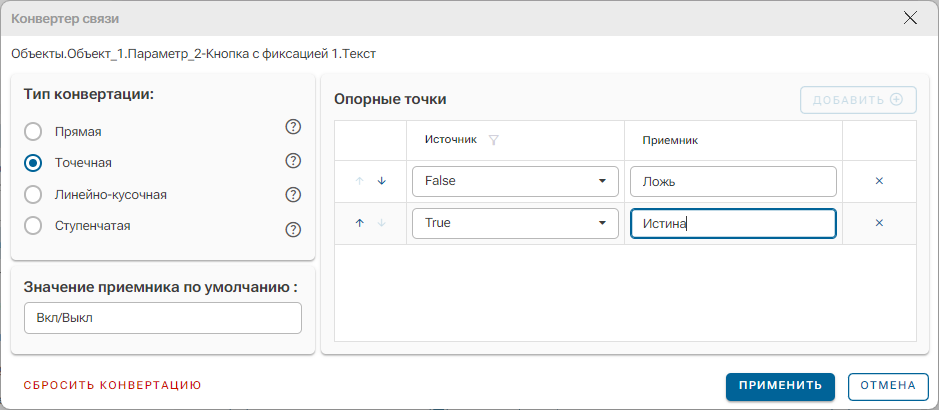

Заполните соответствующие поля приёмника и нажмите кнопку Применить:
В результате получим в клиенте визуализации:
