Название

Описание

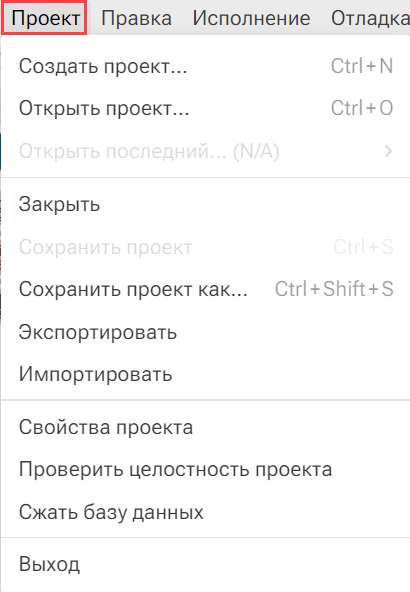

Создать проект

Открывает диалог создания нового проекта в еще одном экземпляре среды разработки.

Открыть проект

Открывает диалог открытия существующего проекта в еще одном экземпляре среды разработки.

Открыть последний

Открывает список последних открытых проектов в среде разработки. Если выбрать один из проектов, то откроется новый экземпляр среды разработки и запустится выбранный проект.

Закрыть

Закрывает текущий проект.

Сохранить проект

Сохраняет изменения, сделанные в проекте с момента последнего сохранения по текущий момент. После выполнения этой команды  теряется возможность отмены и возврата последних действий через панель отмены/возврата действий. После выполнения этой команды процесс среды разработки может занимать меньший размер оперативной памяти.

Сохранить проект как

Открывает диалог, который позволяет сохранить проект под другим именем. Рекомендуется в процессе разработки периодически делать резервные копии проекта, используя данный пункт меню.

Экспортировать

Открывает диалог экспорта проекта.

Импортировать

Открывает диалог импорта проекта.

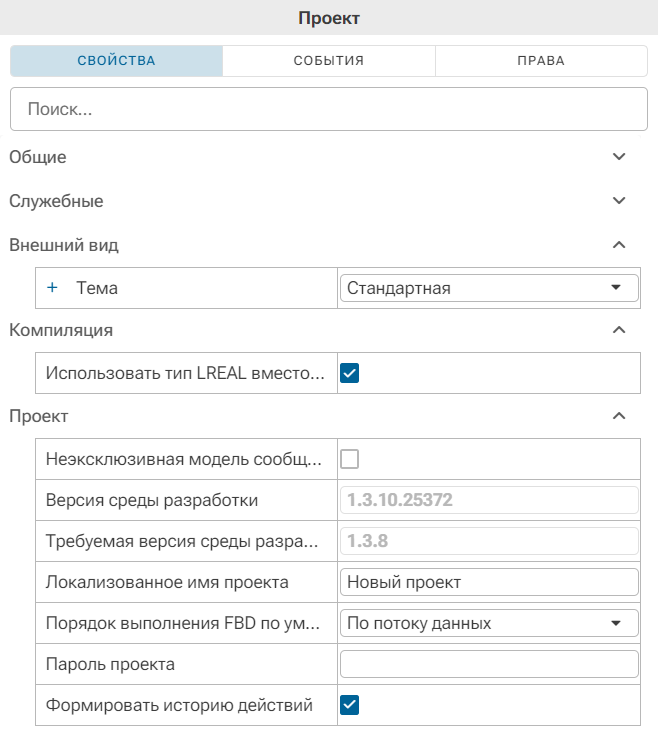

Свойства проекта

В панели свойств открывает свойства текущего проекта. Описание свойств приводится ниже.

Проверить целостность проекта

Проверяет проект на скрытые ошибки. В появляющемся диалоговом окне эти ошибки можно исправить автоматически. Дополнительную информацию о проверке целостности проекта смотрите в соответствующем разделе.

Важно! Рекомендуется проводить проверку целостности проекта в случае, когда стандартные операции, такие как подключение библиотеки, копирование или добавление элементов в дерево, не могут быть выполнены в редакторе проекта.

Сжать базу данных

Уменьшает размер проекта после очистки истории действий. Восстанавливает единую структуру базы данных.

Выход

Закрывает текущее окно редактора проекта.

При закрытии окна закрывается проект, который был открыт в этом окне (см. Закрытие проекта ).

Название

Назначение

Категория Внешний вид

Тема

Определяется тема графических окон. Тема влияет на фон, тени и цвета элементов.

Список возможных тем определяется в библиотеке.

Категория Компиляция

Использовать тип LREAL вместо REAL в трансляторе

Данная настройка используется для того, чтобы при компиляции проекта, значения с типом данных REAL использовали тип данных LREAL.

Значение по умолчанию:

•Для проектов, созданных в среде разработки версии 1.3.5 и старше: TRUE

•Для проектов, созданных в среде разработки версии младше 1.3.5: FALSE

Преимущества использования настройки:

•Увеличение быстродействия: Расчеты с типом данных LREAL выполняются быстрее, чем с REAL, за счет использования большего количества бит для хранения мантиссы.

•Избежание хвостов: Использование типа данных LREAL позволяет избежать появления незначительных, но ненулевых значений, которые могут возникать при вычислениях с вещественными числами из-за погрешности округления.

Категория Проект

Неэксклюзивная модель сообщений шкал AI

Флаг определяет модель срабатывания нарушения границ шкал.

Если флаг снят, то используется эксклюзивная модель - нарушение аварийной границы отменяет активность предупредительной.

Если флаг установлен, то используется неэксклюзивная модель - нарушение аварийной границы не отменяет активность предупредительной.

Версия среды разработки

Указывается версия программы, в которой ведется разработка проекта.

Требуемая версия среды разработки

-

Локализованное имя проекта

Если в этом свойстве задать русскоязычное имя, то оно будет отображаться в заголовке окна среды, а также в диалоге открытия проектов, но только в том случае, если в редакторе выбран русский язык (Язык среды = ru). В английской локализации это свойство не используется, и отображается имя файла проекта.

Порядок выполнения FBD по умолчанию.

Определяет значение настройки Порядок выполнения у программ FBD по умолчанию. В MasterSCADA 4D реализовано три способа определяющих порядок выполнения:

•по столбцам;

•по строкам;

•по потоку данных.

Пароль проекта

Позволяет задать пароль на разработку проекта. После ввода пароля он будет закодирован случайными символами. При повторном открытии проекта появится  диалоговое окно, где нужно ввести установленное разработчиком проекта значение.

Проект откроется, если только пароли будут совпадать.

Формировать историю действий

Флаг определяет возможность формирования истории действий в проекте.
По умолчанию TRUE.
