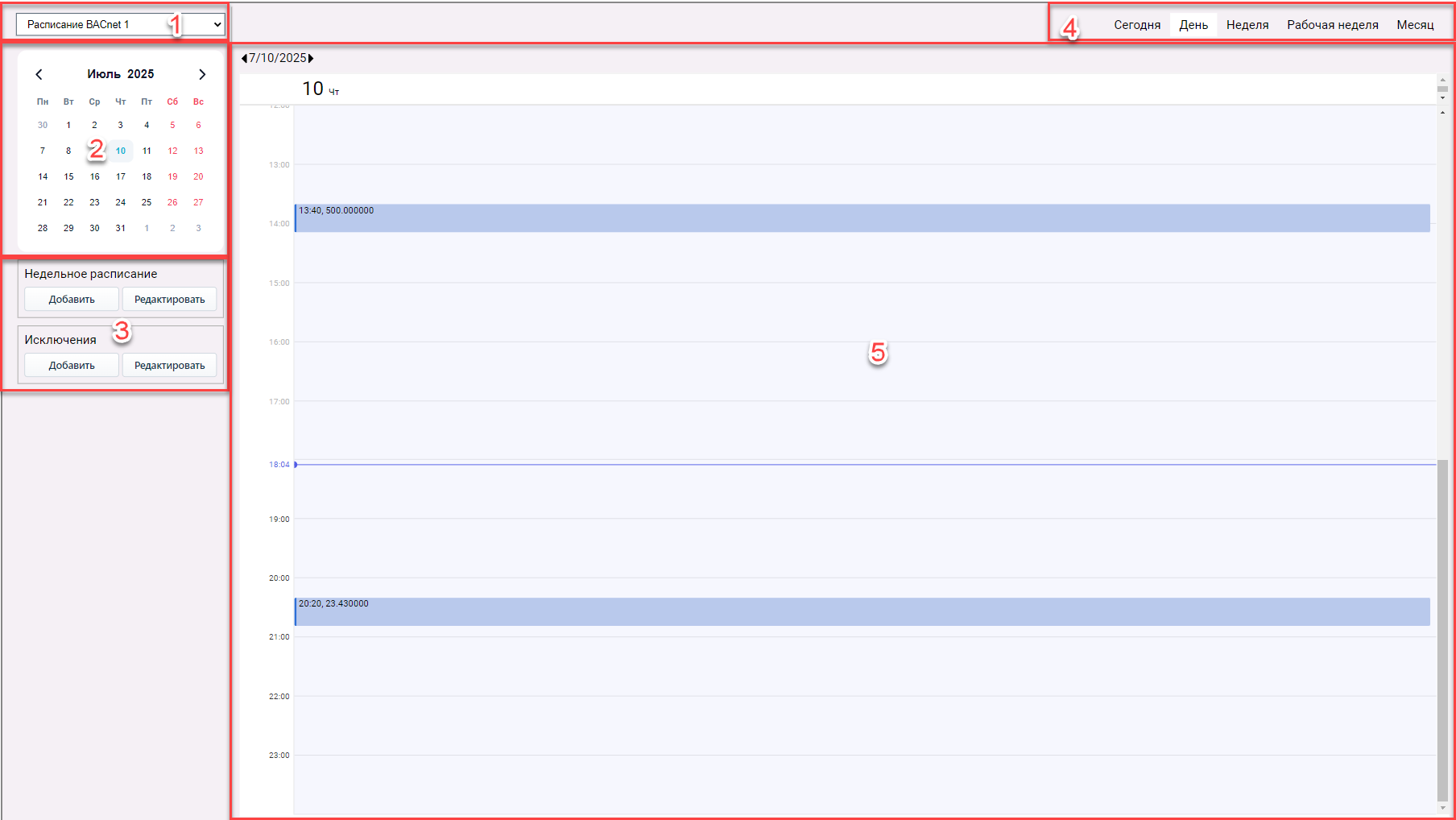

Номер

Название

Описание

1

Выпадающий список с вариантами расписаний BACnet

Позволяет выбрать варианты расписаний BACnet, которые были добавлены в проекте в дерево объектов.

2

Календарь

Позволяет отслеживать текущий день недели и дату, а также выбирать нужную дату (день, неделю, месяц).

3

Группы кнопок Добавить и Редактировать

Позволяют добавлять и редактировать недельные расписания и исключения.

4

Вкладки временных интервалов

Позволяют отфильтровать события по времени. Доступно пять вариантов:

•Сегодня - в рабочей области отображаются события на сегодняшний день.

•День - в рабочей области отображаются события за выбранный в календаре день.

•Неделя - в рабочей области отображаются события для все недели (с понедельника по воскресенье).

•Рабочая неделя - в рабочей области отображаются события только рабочих дней недели (с понедельника по пятницу).

•Месяц - в рабочей области отображаются события для выбранного месяца.

5

Рабочая область расписания

Отображает все события и их информацию (время и значение) за выбранный интервал времени. События бывают двух типов: Недельное расписание и Исключения. Недельное расписание отображается синим цветом , а исключение фиолетовым . При наличии нескольких событий в ячейке, ячейка принимает следующий вид: .

При нажатии на событие ЛКМ откроется всплывающее окно события, которое отображает подробную информацию о событии и позволяет редактировать и удалить событие:

При нажатии на событие ПКМ откроется контекстное меню, состав которого зависит от того, является ли событие Недельным расписанием или Исключением.
Контекстное меню события недельного расписания содержит команды для редактирования, удаления и дублирования события:

При выборе команды Дублировать событие выводится список дней недели для выбора целевых дней дублирования события:

Контекстное меню события-исключения содержит команды для редактирования и удаления события:

Если в ячейке расписания создано несколько событий, то при нажатии ЛКМ или ПКМ будет предложено выбрать нужное из списка:
