На языке FBD могут быть разработаны программы, функции и функциональные блоки.

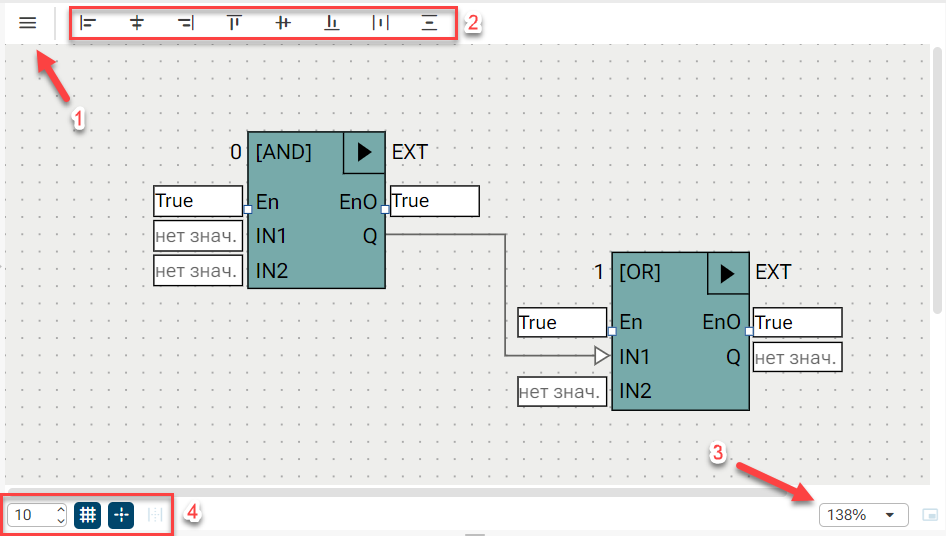

В окне редактора имеется несколько свойств:

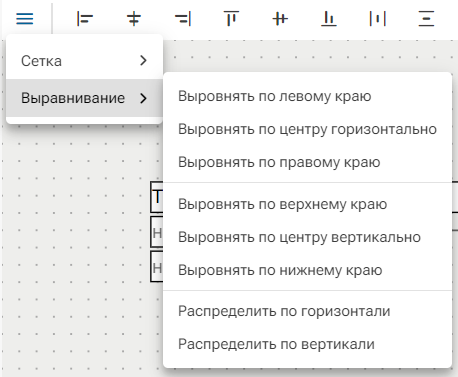

1.Кнопка для вызова контекстного меню, которое содержит в себе все настройки свойств, описанных в последующих пунктах:

2.Инструменты выравнивания. Становятся доступным после выделения нескольких элементов;

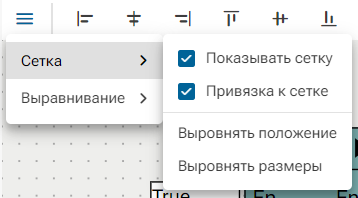

3.Поле для изменения размера сетки, кнопки отображения и привязки к сетке соответственно;

4.Поле для изменения масштаба.

Для разработки FBD-элемента нужно выполнить следующие операции:

1.Удерживая левую кнопку мыши, перетащить нужный элемент из Палитры или из дерева библиотек в рабочее поле FBD-редактора:

При перетаскивании курсор имеет форму , при этом стрелка указывает точку размещения левого верхнего угла FBD-блока.

Для перемещения блока (группы блоков) на диаграмме после размещения также необходимо перетащить его в новое место, удерживая ЛК мыши.

При перетаскивании FBD-блоков в рабочее поле и при перемещении их внутри поля автоматически срабатывает автоскроллинг окна. Также поддерживается автоскроллинг при перетаскивании нескольких элементов внутри рабочей области FBD.

Если границы FBD-блоков пересекаются, блоки подсвечиваются красной рамкой (только для предупреждения, на функциональность это не влияет):

2.Связать нужные входы и выходы блоков, образовав единую диаграмму (алгоритм) (см. Связывание переменных на FBD-диаграммах);

3.Связать входы/выходы FBD-диаграммы (входы/выходы блоков) с входами/выходами разрабатываемого FBD-компонента (см. Связывание переменных на FBD-диаграммах);

4.Проверить FBD-компонент на наличие ошибок (нажать кнопку в панели инструментов редактора программ).

Для редактирования FBD-диаграммы предусмотрены следующие средства:

•Панель инструментов FBD-редактора;

•Клеммники;

•Легенда;

•Инструменты и операции масштабирования (см. Масштабирование в редакторе проекта и Масштабирование диаграмм);

•Контекстное меню;

•Прокрутка диаграмм;

•Автоматическая прокрутка;

•Операции с надписями;

•Операции со связями FBD-диаграммы (см. Отображение связей и Маршрутные точки);

•Панель cвойств FBD-блока.
