Для автоматического добавления каналов и поиска устройств для работы по протоколу BACnet нужно дважды нажать левую кнопку мыши по протоколу в дереве. При этом откроется вкладка, в которой можно выполнить поиск устройства и импорт каналов.
Важно! Для использования диалога импорта устройство должно быть подключено непосредственно к компьютеру. Т.е. если планируется подключать устройство к контроллеру, то для формирования списка каналов нужно подключить устройство к компьютеру, считать теги, выбрать нужные или сохранить в Excel. Потом уже подключить устройство к контроллеру и вставить туда устройство с готовым списком каналов или импортировать их из Excel файла.

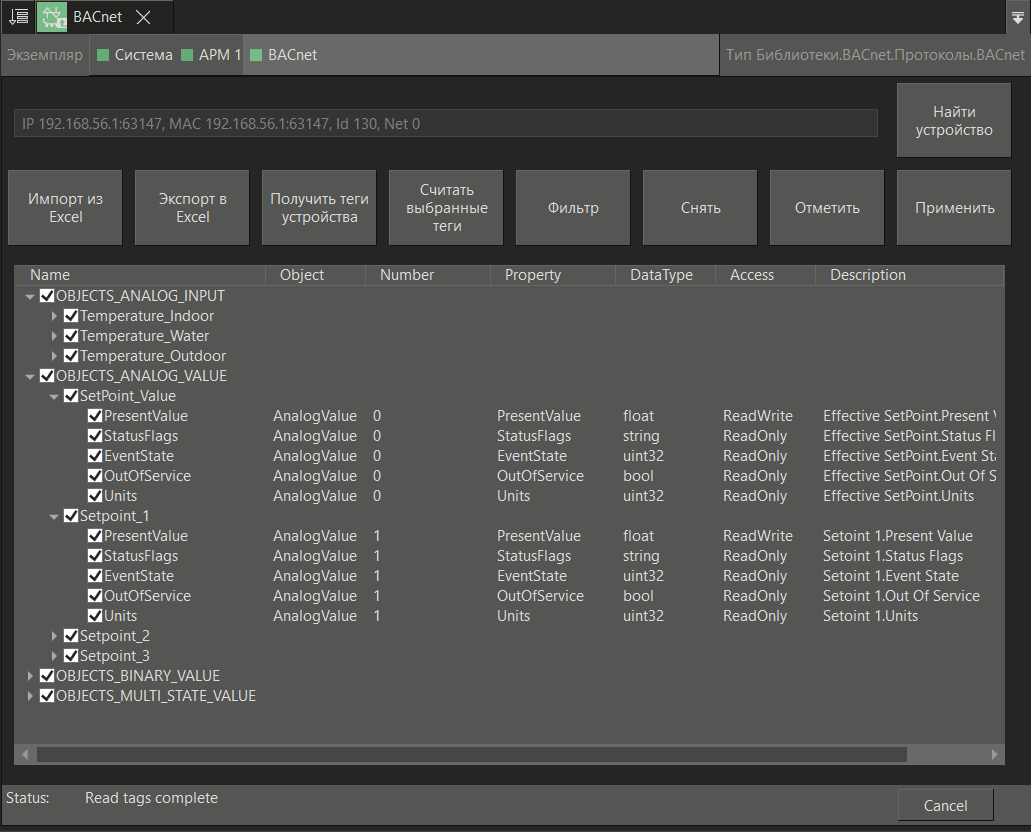

Вид вкладки по умолчанию:
Описание элементов вкладки:
Элемент |
Описание |
Найти устройство |
Кнопка открывает диалоговое окно Поиск устройств, которое позволяет найти устройства подключеные к сети. Порядок работы с окном описан в разделе Поиск BACnet-устройств |
|
Строка, которая содержит информацию об устройстве, выбранном в окне Поиск устройств. |
Импорт из Excel |
Позволяет импортировать каналы и их настройки из Excel. Вид файла показан ниже. |
Экспорт в Excel |
Позволяет экспортировать каналы и их настройки в Excel. Вид файла показан ниже. |
Получить теги устройства |
Считывает все поддерживаемые объекты и свойства из устройства, которое раньше было найдено и выбрано. |
Считать выбранные теги |
Позволяет считать текущие значения свойств, отмеченных в таблице объектов |
Фильтр |
Фильтрует считанные объекты, скрывая не нужные объекты или свойства. Кнопка открывает окно фильтра. |
Снять |
Снимает флаг выбора у всех выделенных элементов в таблице. Выделенные элементы таблицы отличаются более светлым фоном. |
Отметить |
Устанавливает флаг выбора у всех выделенных элементов в таблице. Выделенные элементы таблицы отличаются более светлым фоном. |
Применить |
Добавляет выделенные в таблице каналы в дерево проекта, свойства каналов наследуются из таблицы. |
Таблица каналов |
Отображаются все каналы устройства и их свойства, которые были считаны автоматически после нажатия на кнопку Получить теги устройства или получены из файла Excel. Каналы отображаются в виде дерева, напротив, каждого элемента имеется поле выбора. Если поле отмечено галочкой, то это значит элемент и все его дочерние элементы выбраны. Если узел дерева отмечен квадратным маркером, то это значит, что не все досерние элементы были отмечены. Назначение столбцов описано ниже. |
Status |
Строка статуса отображает текущее состояние |
Cancel |
Кнопка отмены завершает работу с панелью, каналы добавлены не будут в дерево. |

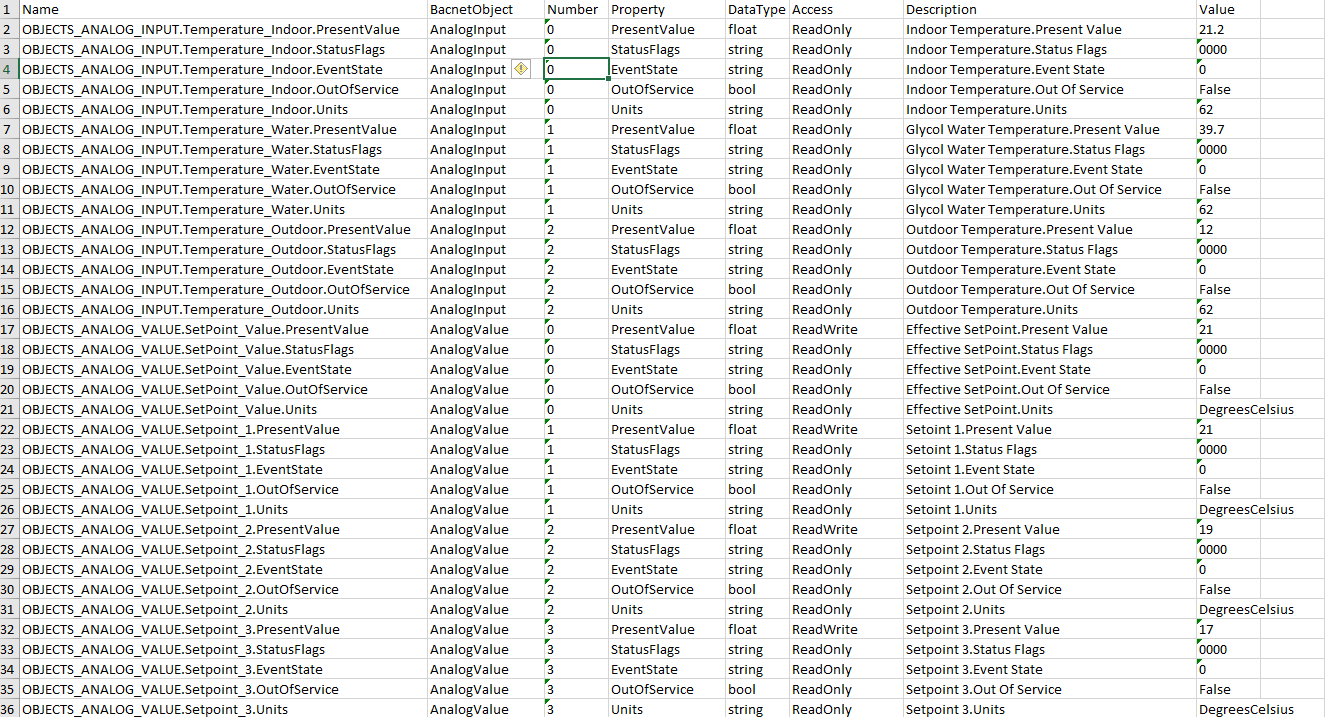

Вид файла Excel, который получается в результате экспорта файла, и который можно использовать в качестве импорта:
Таблица тегов
В таблицу выводятся все считанные из устройства, поддерживаемые теги. По умолчанию объекты сгруппированы по типу объекта. Каждый объект содержит его свойства. Таблица имеет следующие столбцы:
•Name - полное имя объекта. Аналогичная иерархия и имена будут при импорте каналов в дерево проекта.
•Object - тип BACnet объекта.
•Number - номер BACnet объекта.
•Property - свойство BACnet объекта, которое будет опрашивать данный канал.
•DataType - тип данных канала.
•Access - тип доступа канала. Определяет типом BACnet объекта и свойства.
•Description - описание канала. Состоит из двух частей, разделенных точкой. В первой части - считанное свойство Description объекта BACnet, во второй части - локализованное название считываемого свойства.
•Value - текущее значение тега. У некоторых тегов, имеющих сложную структуру тега (например объект Sheduler), реальное значение не выводится.
