Окно поиска BACnet- устройств запускается с вкладки протокола, после нажатия на кнопку Найти устройство.

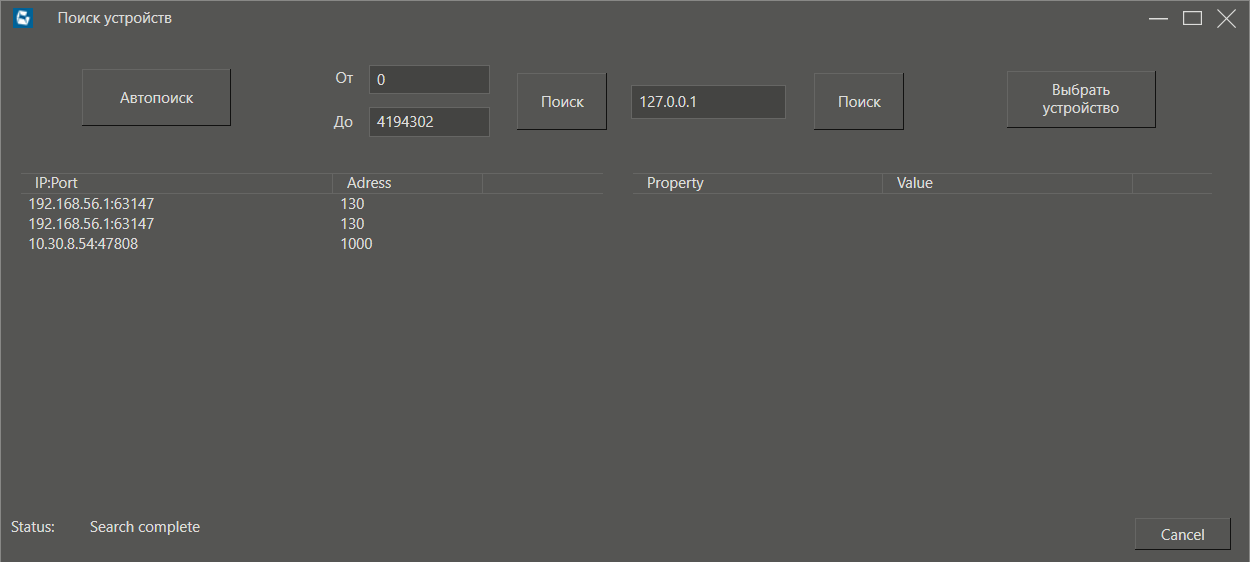

Вид окна:
Возможны следующие способы поиска устройств:
•Автоматический - нужно нажать на кнопку Автопоиск, тогда будет произведен поиск по всем доступным сетям всех доступных устройств;
•Поиск в диапазоне BACnet-адресов - нужно в полях От и До определить диапазон адресов и нажать кнопку Поиск, которая находится рядом с этими полями. Поиск устройств в определенном диапазоне BACnet-адресов (например, с 1 по 10 устройство);
•Поиск по IP - в поле, в котором задан шаблон IP-адреса можно ввести любой произвольный IP-адрес и нажать кнопку Поиск, которая находится правее, тогда произведется поиск устройства по заданному IP-адресу
Для поиска запускается специальная утилита.
Найденные устройства отобразятся в панели со столбцами - IP:Port (IP-адрес и порт устройства) и Adress ( указывается BACnet-адрес)
Свойства выделенного устройства отображаются в панели справа. В панель выводятся основные параметры (IP-адрес, MAC, адрес устройства, номер сети), а также вспомогательные свойства, которые упрощают идентификацию устройства - имя устройства, тип, производитель, расположение, описание. Вспомогательные настройки для дальнейшей работы не используются
В нижней части окна находится панель Status. В данную панель выводится состояние механизма поиска устройств . В правой части находится кнопка отмены поиска.
Чтобы продолжить работу с нужным устройством его нужно выбрать в панели слева и нажать на кнопку Выбрать устройство. Тогда окно закроется и отобразится Диалог импорта каналов
Общий механизм поиска и обнаружения устройств
Для идентификации BACcnet-устройства, утилита поиска посылает широковещательные (в случае автоматического поиска или поиска в диапазоне) или на заданный IP-адрес (в случае поиска по IP) запросы whois. Устройства, находящиеся в сети, должны отслеживать подобные запросы, и при их обнаружении ответить специальным ответом - i am devicenumber. При получении данного ответа утилита добавляет данное устройство в список найденных, и производит опрос его основных параметров - mac, номер устройства и номер сети. При щелчке по найденному устройству в панели устройств, производится считывание вспомогательных свойств, которые выводятся на панель свойств.
