ФБ PWM_DC генерирует прямоугольный сигнал.

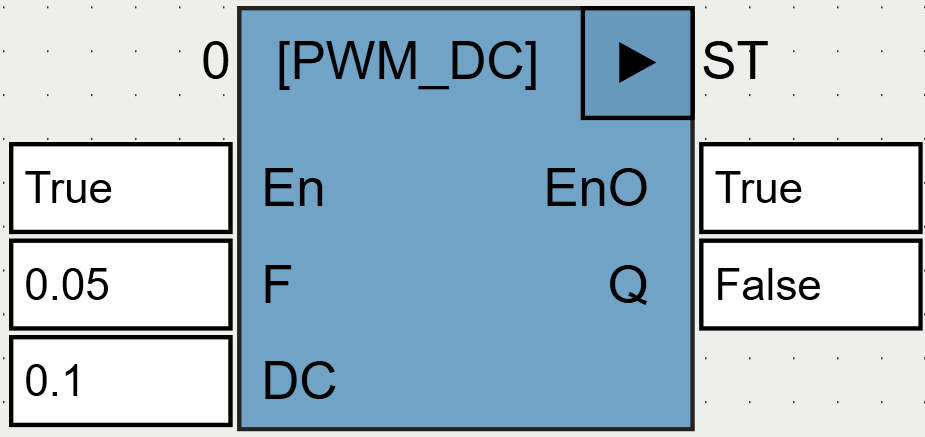

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
F |
REAL |
Частота прямоугольного сигнала, Гц. |
DC |
REAL |
Значение DC должно лежать в диапазоне [0, 1], т.к. длительность импульса равна DC/F, с. |
Выходы |
||
Q |
BOOL |
Сгенерированный прямоугольного сигнала. |
Используемые функции: CLK_PRG (OSCAT), TP_X (OSCAT).
Пример

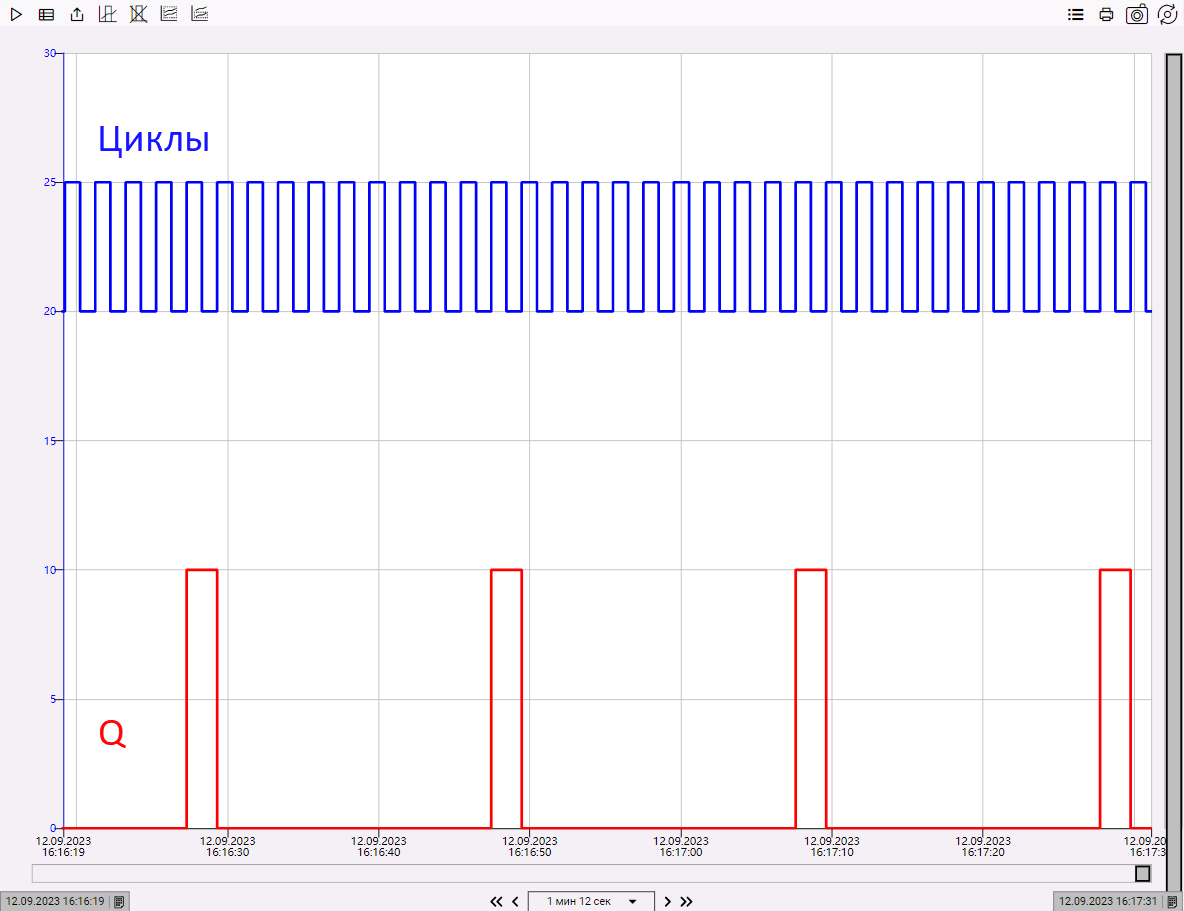

Например, при показанной выше конфигурации генерируются импульсы шириной 2с и периодом 20с:
