PWM_PW – это аналог PWM_DC (OSCAT), генерирует прямоугольный сигнал с заданной частотой и длительностью импульса.

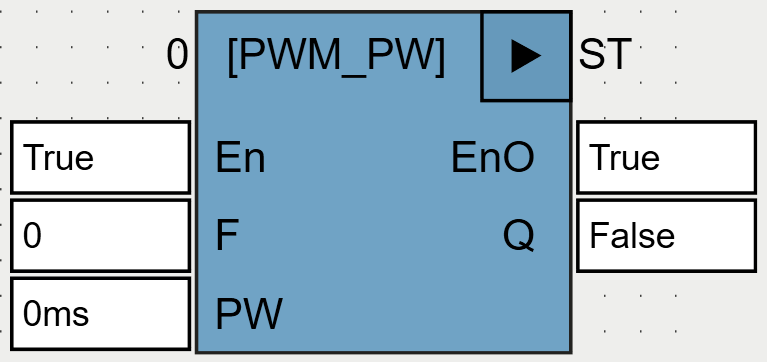

Вид ФБ в редакторе программ языка FBD:
Входы и выходы ФБ:
Название |
Тип |
Описание |
Входы |
||
F |
REAL |
Частота прямоугольного сигнала, Гц. |
PW |
TIME |
Длительность импульса. |
Выходы |
||
Q |
BOOL |
Сгенерированный прямоугольного сигнала. |
Используемые функции: CLK_PRG (OSCAT), TP_X (OSCAT).

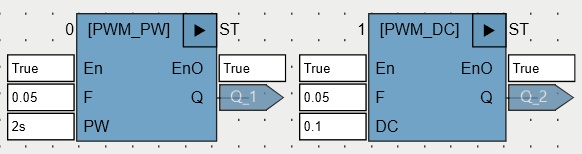

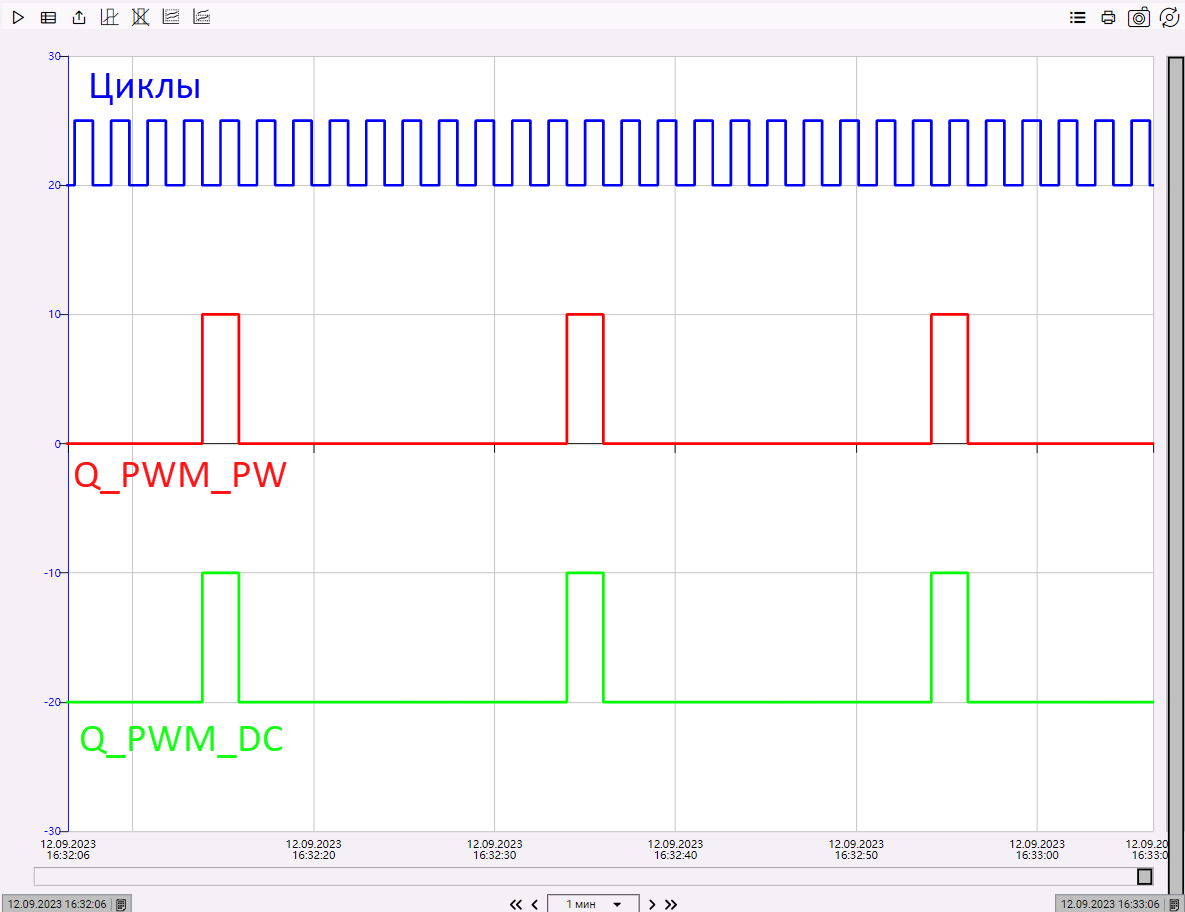

Ниже для сравнения показаны оба ФБ, генерирующие одинаковые сигналы (ширина импульса – 2с, период – 20с):
