RES_SI вычисляет сопротивление силиконового терморезистивного датчика в диапазоне температур [-50, +150]0C.

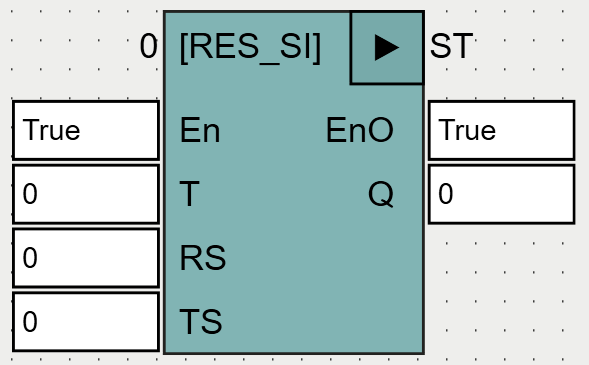

Вид функции в редакторе программ языка FBD:
Входы и выходы функции:
Название |
Тип |
Описание |
Входы |
||
T |
REAL |
Фиксированная температура, 0C. |
RS |
REAL |
Сопротивление при температуре TS. |
TS |
REAL |
Произвольная температура, 0C. |
Выходы |
||
Q |
REAL |
Сопротивление при заданной температуре. |
В отличие от функций RES_NI (OSCAT), RES_NTC (OSCAT) и RES_PT (OSCAT), для которых реперное значение сопротивления задается при фиксированной температуре, сопротивление RS может быть задано при произвольной температуре TS (например, при 250C для KTY-10).
Для вычислений используется следующая формула:
RES_SI = RS + A*(T - TS) + B*(T - TS)2
где A = 7.64e-3, B = 1.66e-5
