SENSOR_INT вычисляет сопротивление датчика с учетом наличия паразитных сопротивлений, которые часто сопутствуют измерениям.

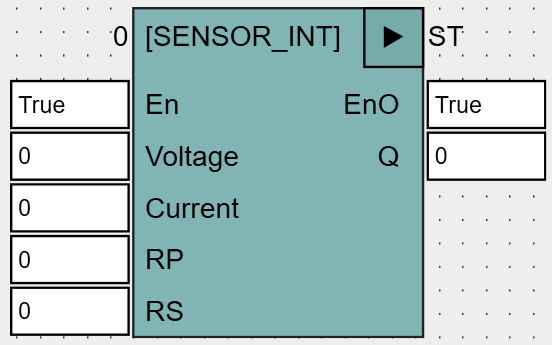

Вид функции в редакторе программ языка FBD:

SENSOR_INT_OSCAT

Входы и выходы функции:

Название	Тип	Описание
Входы
VOLTAGE	REAL	Напряжение, В.
CURRENT	REAL	Ток, А.
RP	REAL	Паразитное параллельное сопротивление, Ом
RS	REAL	Паразитное последовательное сопротивление, Ом.
Выходы
Q	REAL	Сопротивление датчика.

Например, АЦП измеряет или ток при фиксированном напряжении или напряжение при фиксированном токе. Сопротивление, вычисленное по измеренным напряжению и току, – это не только сопротивление датчика, оно включает также два паразитных сопротивления RS и RP:

SENSOR_INT_OSCAT_1

Т.к. паразитные сопротивления остаются постоянными, они могут быть скомпенсированы, и может быть вычислено реальное сопротивление датчика.

Далее, при использовании соответствующей функции (TEMP_NI (OSCAT), TEMP_NTC (OSCAT), TEMP_PT (OSCAT) или TEMP_SI (OSCAT)), может быть вычислено точное значение температуры.
