Для автоматического добавления каналов в проект нужно дважды нажать ЛК мыши по устройству Allen Bradley CompactLogix 1769 в дереве. При этом откроется вкладка, в которой можно выполнить импорт каналов.

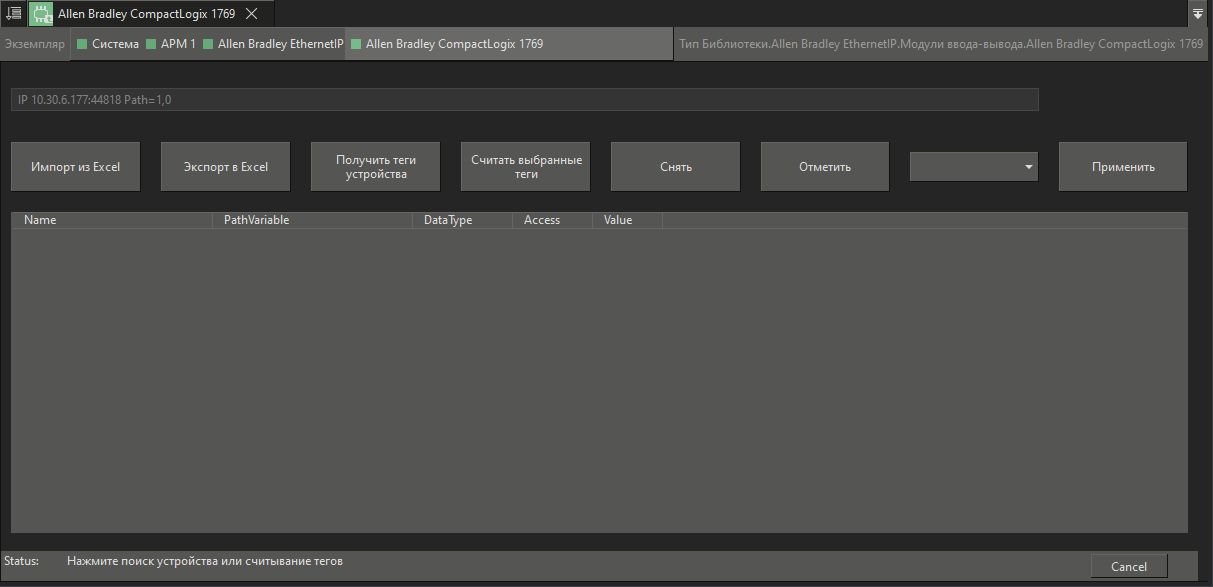

Вид вкладки по умолчанию:
В верхней части диалога импорта отображаются параметры подключения к устройству — IP адрес, TCP порт и Path (Backplane и Slot).
Описание элементов управления:
Элемент |
Описание |
Импорт из Excel |
Открывает диалоговое окно Windows, в котором можно выбрать файл типа *.xlsx, из которого нужно выполнить импорт каналов. После того как файл будет открыт, в таблице, расположенной на данной вкладке появится список каналов. |
Экспорт в Excel |

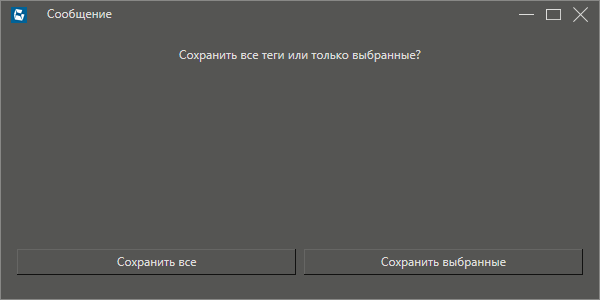

Открывает диалоговое окно, в котором можно указать имя файла, в который сохранится содержимое таблицы. При этом если отмечен флагом хотя бы один канал, то при сохранении откроется диалоговое окно, в котором будет предложено сохранить либо отмеченные каналы, либо все каналы:
|
Получить теги устройства |
При нажатии на кнопку из текущего устройства будут считаны все теги. |
Считать выбранные теги |
При нажатии на кнопку будут считаны текущие значения тегов, отмеченных в таблице. |
Снять |
Если выделить группу каналов или только один канал и нажать кнопку Снять, то напротив этих каналов флаг будет снят. Флаг также можно установить/снять нажав по нему в поле таблицы. |
Отметить |
Если выделить группу каналов или только один канал и нажать кнопку Отметить, то напротив этих каналов будет установлен флаг. Флаг также можно установить/снять нажав по нему в поле таблицы. |
Список типа доступа |
Позволяет изменить тип доступа для отмеченных тегов. По умолчанию все теги имеют тип доступа ReadWrite. |
Применить |
После нажатия на кнопку Применить отмеченные флагами каналы будут добавлены дерево системы MasterSCADA 4D. |
Алгоритм считывания тегов с устройства:
1.Укажите параметры подключения к контроллеру в панели свойств устройства, затем откройте диалог импорта (параметры подключения берутся в момент открытия диалога импорта).
2.Нажмите кнопку Получить теги устройства — начнётся процесс считывания тегов из контроллера. Статус операции отображается в нижней строке статуса. При наличии связи с контроллером считывание выполняется быстро, обычно в пределах одной-двух секунд. По завершении список тегов устройства отобразится в таблице.
3.При необходимости выберите теги (или все теги) и нажмите Считать выбранные теги для получения их текущих значений. Теги считываются последовательно по полным именам, поэтому при большом количестве процесс может занять время. Статус считывания отображается в строке статуса.
4.Отметьте нужные теги и нажмите Применить для их добавления в дерево проекта (в дереве они называются каналами).
5.Для редактирования тегов (например, корректировки имён) можно экспортировать данные в Excel, внести изменения и импортировать обратно.

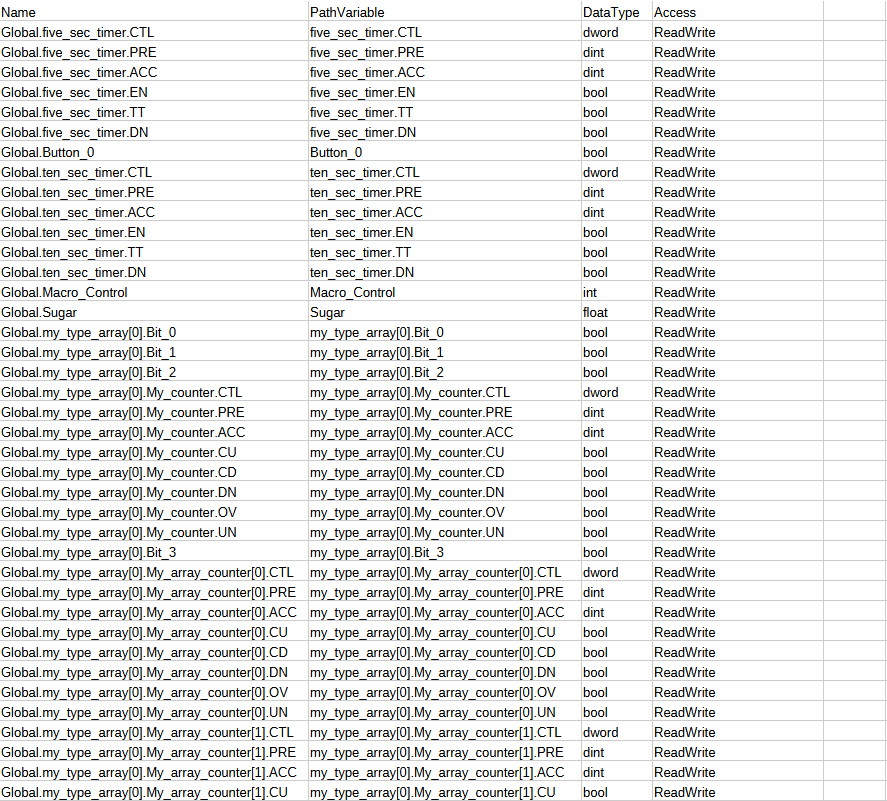

Вид файла Excel, который получается в результате экспорта файла, и который можно использовать в качестве импорта:
