При первом подключении к контроллеру рекомендуется выполнить следующие шаги:
1.Сначала выполните проверку доступности устройства, используя стандартную команду ping в командной строке Windows.
2.Если есть возможность, попробуйте установить соединение с устройством через среду разработки RsLogix.
После успешной проверки через команду ping, вы можете перейти к проверке подключения в MasterSCADA 4D. Для этого выполните следующие шаги:
1.Создайте новый проект;
2.Подключите библиотеку Allen Bradley EthernetIP;
3.Добавьте в проект узел (АРМ);
4.В узел добавьте протокол Allen Bradley EthernetIP.
5.В протокол добавьте устройство Allen Bradley CompactLogix 1769.

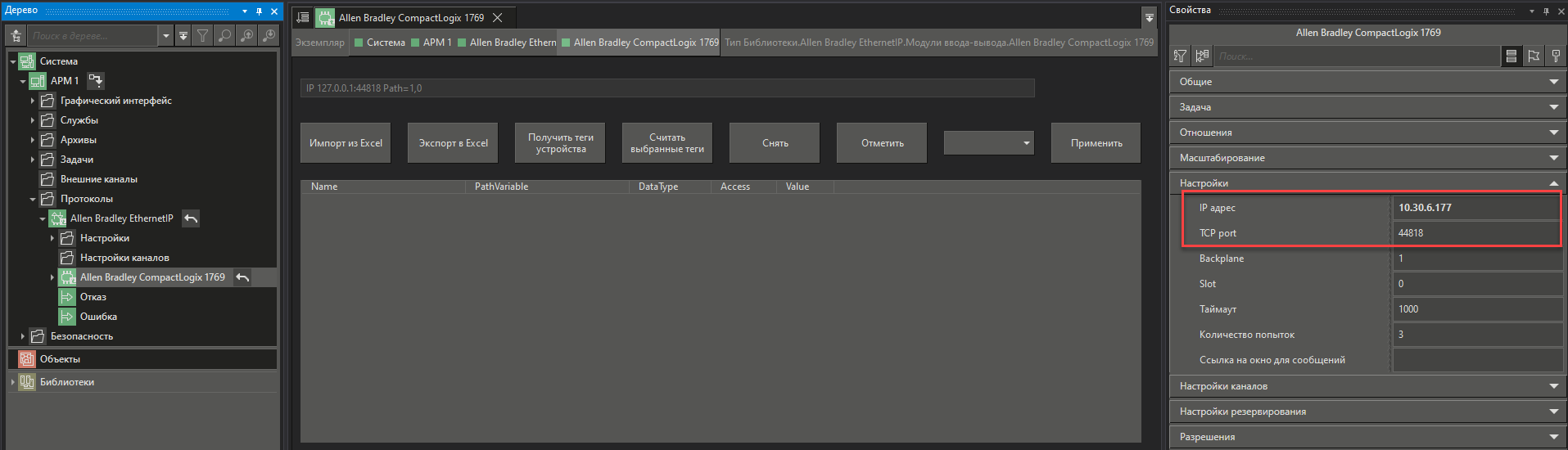

В панели свойств устройства задайте IP адрес и TCP порт. Значение настроек Backplane и Slot возьмите из документации к устройству (как правило, значение остаются по умолчанию):

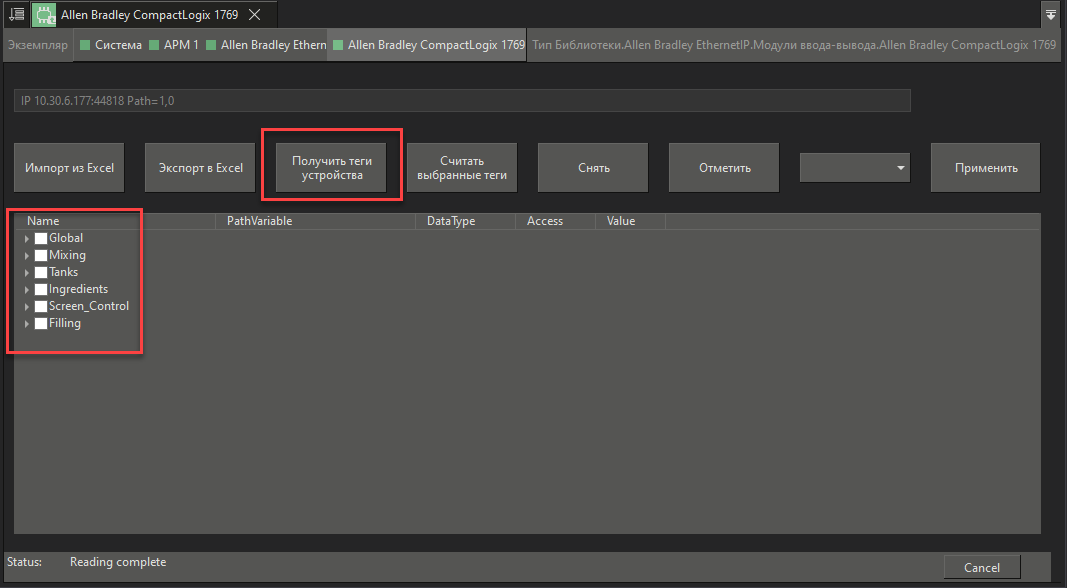

Далее нужно получить список каналов из устройства. Для это перейдите в диалог импорта каналов и нажмите на кнопку Получить теги устройства:

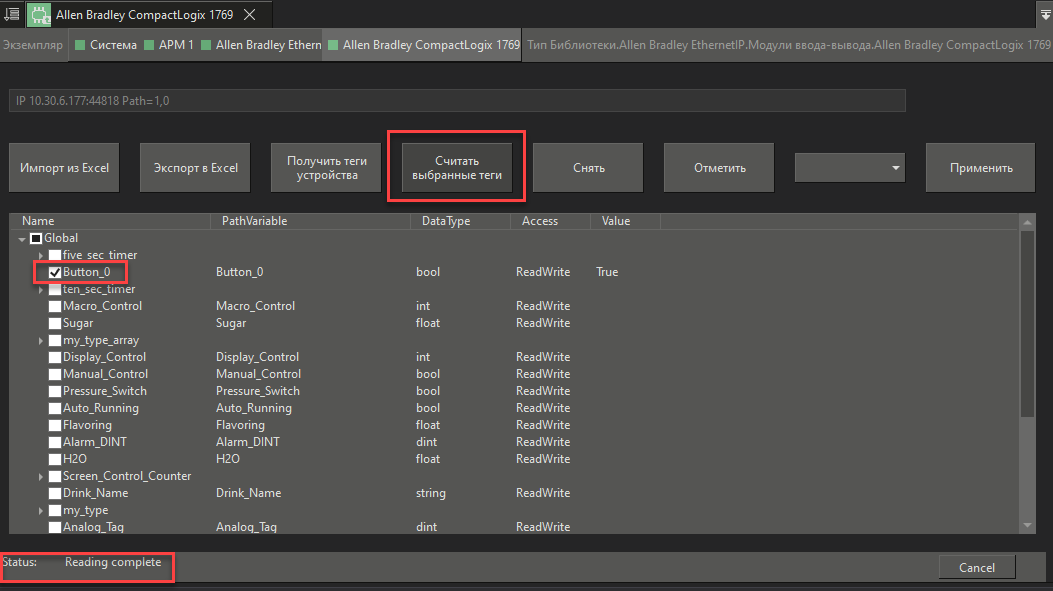

Если список тегов был успешно получен, то далее нужно проверить работу протокола на одном теге. Отметьте флагом тег (желательно из секции Global и простого типа) и нажмите кнопку Считать выбранные теги:
Если значение тега было прочитано, то далее нажмите на кнопку Применить и запустите проект в режим исполнения:

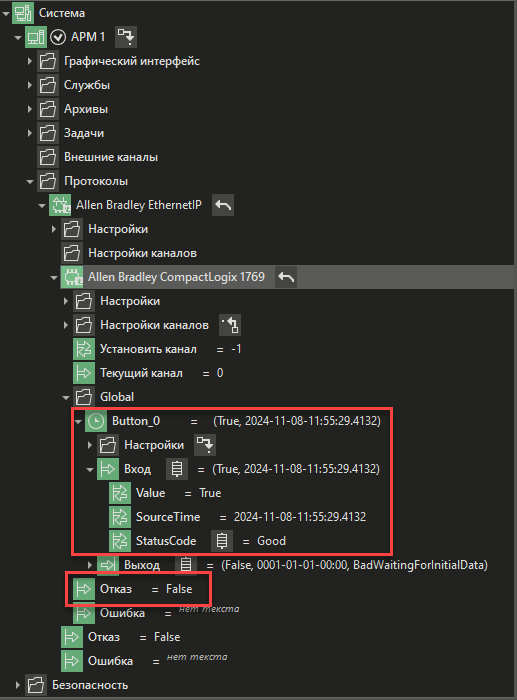

Если канал в дереве получает значение, имеет достоверный признак качества и нет Отказа устройства, то это свидетельствует о успешной установке связи, и можно переходить к последующей настройке устройства.
Если при опросе одного канала устройства возникают проблемы, то можно получить лог-файл и проанализировать обмен с устройством.
Важно! Получать лог-файлы обмена с устройством следует всегда на отдельном проекте, с одним устройством и минимумом переменных.

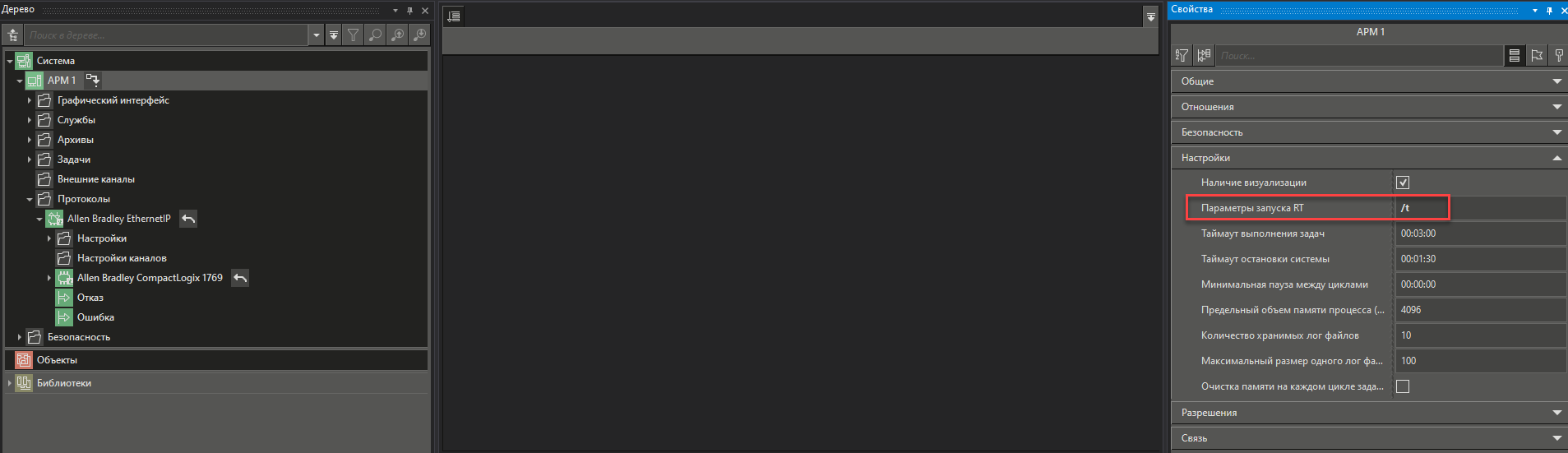

Чтобы в лог-файлы записывались запросы от устройств, необходимо активировать расширенный режим записи логов. Для этого, в панели свойств узла, для настройки Параметры запуска RT нужно установить значение /t :
После этого, запустите проект в режим исполнения, дождитесь возникновения проблемы, затем перейдите на главном меню во вкладку Сервис и выберите Отчет об ошибках. Создайте отчет об ошибке и откройте папку, содержащую отчет.
В случае если используется исполнительная система, входящая в состав среды разработки, файлы, по умолчанию, хранятся в папке: С:\Users\[имя пользователя]\AppData\Roaming\MPSSoft\MasterSCADA4D[номер версии]\ProjectsServiceData\[имя проекта]\Debug\[имя узла]\PLC\logs\log_[дата формирования файла].txt
В случае если используется исполнительная система, установленная как независимое приложение, то информацию о получении лог-файлов смотрите в соответствующем разделе.
Всю полученную информацию отправьте в HelpDesk систему технической поддержки.
