Протокол Allen Bradley EthernetIP в MasterSCADA 4D используется для опроса контроллеров от производителя Allen Bradley, поддерживающих стандарт EthernetIP. Этот протокол обеспечивает высокоскоростной обмен данными, позволяя MasterSCADA 4D эффективно взаимодействовать с контроллерами серии Allen Bradley CompactLogix 1769 и Allen Bradley ControlLogix серия 1756.
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

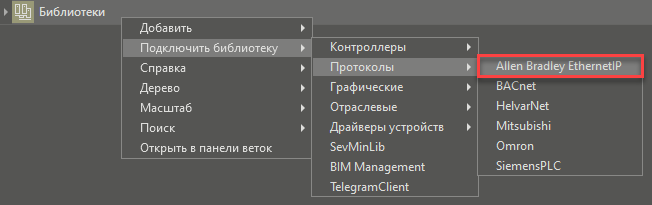

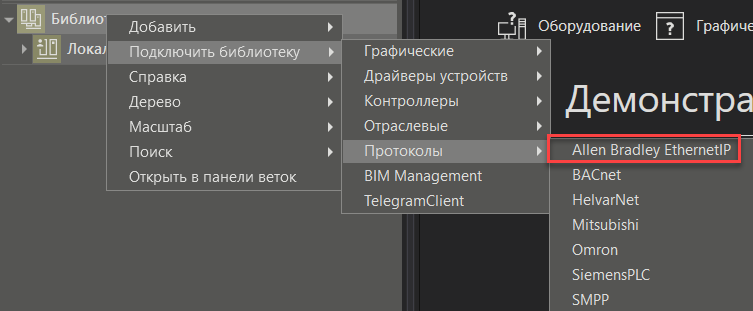

Для получения возможности использования протокола в проекте необходимо подключить соответствующую библиотеку:

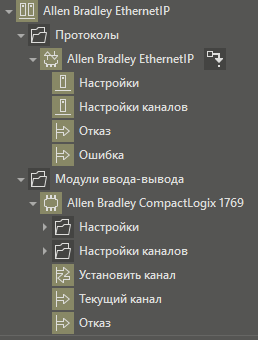

В полном дереве библиотека Allen Bradley EthernetIP имеет вид:
После этого в проект может быть добавлен протокол любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

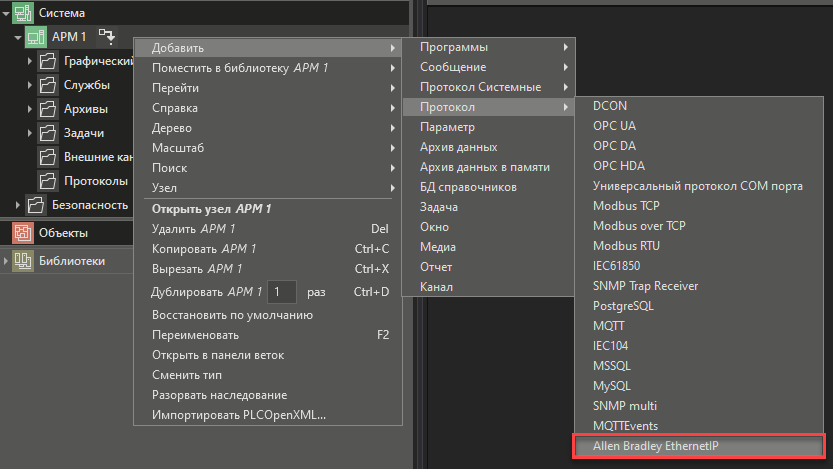

Рекомендуется добавлять элементы в проект при помощи контекстного меню:

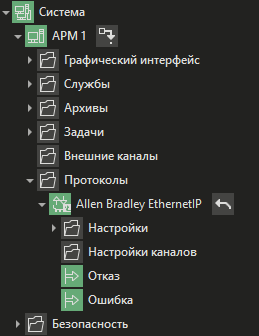

В результате получим:
По умолчанию протокол имеет параметры Отказ и Ошибка.
Панель свойств протокола имеет стандартный вид и не требует дополнительных настроек. Подробное описание всех стандартных свойств смотрите в соответствующем разделе.

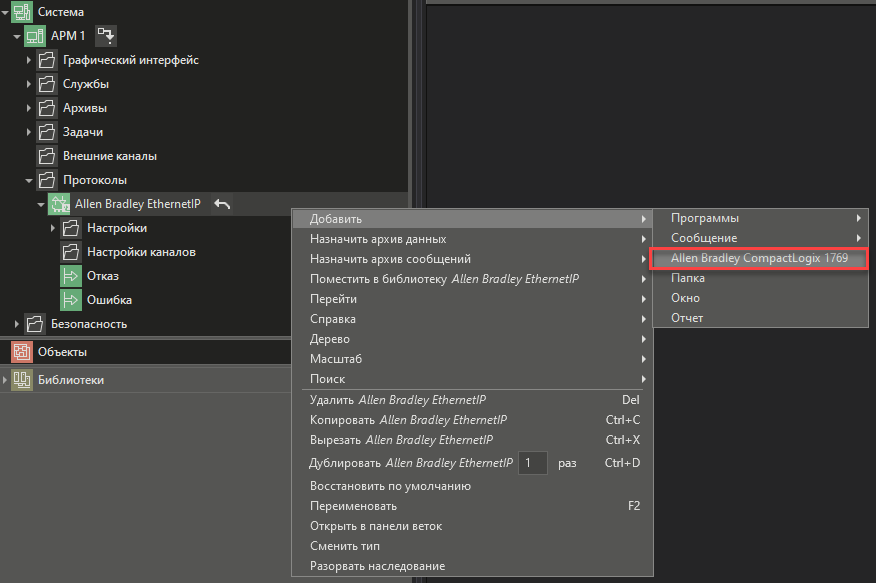

Чтобы добавить в протокол опрашиваемое устройство, необходимо выполнить пункт контекстного меню протокола Добавить.Allen Bradley CompactLogix 1769:

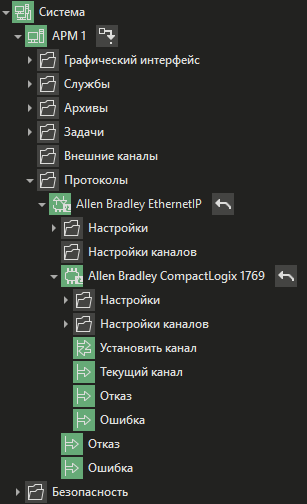

В результате получим:
Важно! В рамках одного протокола может опрашиваться сразу несколько устройств. При этом опрос будет проводится параллельно. Этот режим активен по умолчанию, поэтому для ускорения опроса нет необходимости распределять модули по разным протоколам.
Устройство имеет параметр Отказ. Если он принимает состояние TRUE, то это значит, что исполнительная система не может установить связь с устройством и в параметре Ошибка будет отображаться текст ошибки. При этом, если используется резервирование, то произойдет переход на следующий канал.
Параметр Текущий канал выдает индекс текущего опрашиваемого адреса, начиная с 0. В случае отсутствия подключения, будет выдаваться значение -1.
Параметр Установить канал по умолчанию имеет значение -1. В этом случае используется автоматическое переключение. Если задан индекс, отличающийся от текущего канала, выполняется принудительное переключение на заданный адрес. Пока установлено значение >= 0 на каждом цикле будет выполняться попытка подключения к данному адресу.
Смотрите также:
Свойства модуля Allen Bradley CompactLogix 1769
Свойства каналов Allen Bradley EthernetIP
Диалог импорта каналов Allen Bradley EthernetIP
Рекомендации по настройке протокола Allen Bradley EthernetIP
