Протокол Elemer предназначен для опроса устройств компании Элемер - РМТ-39, РМТ-49, ТМ-5233 и других.
Опрос может производится как через последовательные каналы связи (RS-232, RS-485, GSM), так и по сетям TCP/IP (Ethernet, Wi-Fi) – при использовании конвертеров Ethernet-COM (Moxa NPort 5150 и подобные).
Важно! По умолчанию этот протокол не входит в состав среды исполнения. Стоимость и условия лицензирования необходимо уточнять по электронной почте sales@masterscada.ru

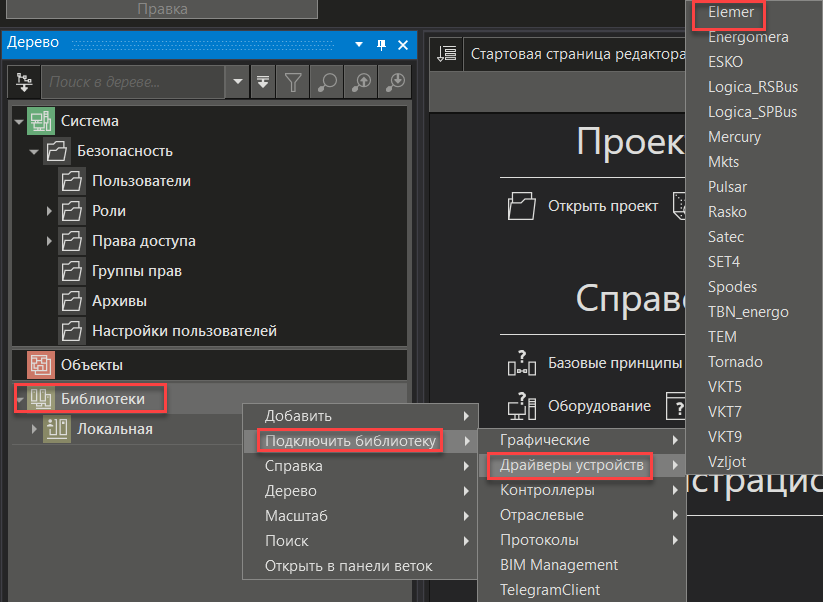

Для получения возможности использования этих счетчиков в проекте необходимо подключить соответствующую библиотеку:
В полном дереве библиотека HelvarNet имеет вид:
После этого в проект может быть добавлен протокол любым известным способом, например, при помощи контекстного меню узла, или с использованием контекстной панели, или путем перетаскивания элемента из библиотеки в дерево системы.

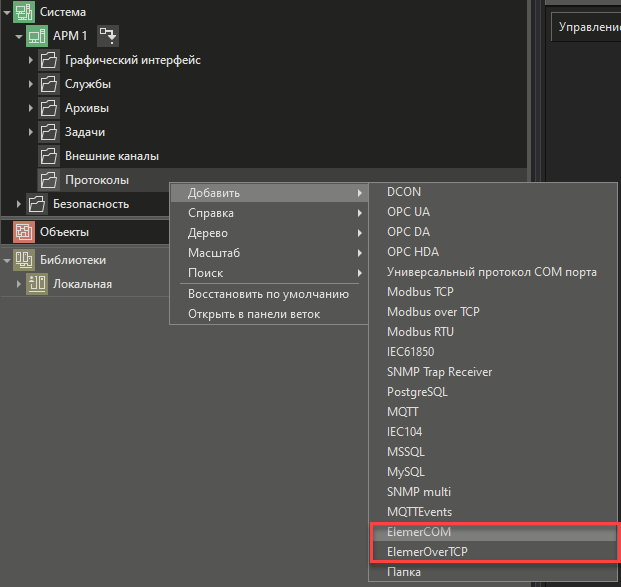

Рекомендуется добавлять элементы в проект при помощи контекстного меню:
Тип добавляемого протокола зависит от реального способа подключения устройств:
•ElemerCom - если устройство подключено по последовательному интерфейсу. Настройки этого протокола практически полностью соответствуют настройкам Modbus RTU.
•ElemerOverTCP - если устройство подключено через конвертер Ethernet-COM. Настройки этого протокола соответствуют настройкам Modbus over TCP.

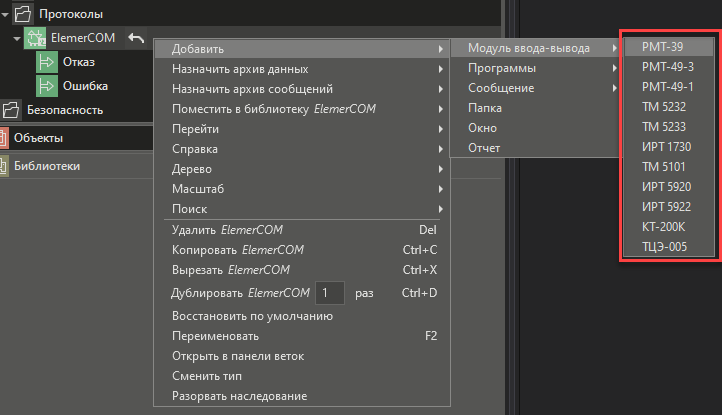

Затем при помощи контекстного меню протокола можно добавить модули ввода-вывода:
•РМТ-39 - 6 канальный бумажный регистратор.
•РМТ-49-3 - 3 канальный графический регистратор.
•РТМ-49-1 - 1 канальный графический регистратор.
•ТМ 5232 - 4 канальный регулятор.
•ТМ 5233 - 8 канальный регулятор.
•ИРТ 1730 - измерительный регулятор.
•ТМ 5101 - многоканальный регулятор.
•ИРТ 5920 - измеритель регулятор.
•ИРТ 5922 - измеритель регулятор.
•КТ-200К - калибратор температуры.
•ТЦЭ-005 - термометр цифровой эталонный.
После добавления в дерево проекта модуля ввода-вывода, настраивается панель свойств модуля.
Каждый модуль Elemer параметры Отказ и Ошибка.
Важно! Модули имеют различное количество каналов - от 1 до 8, в зависимости от типа прибора. Ненужные каналы можно удалять из конфигурации - в этом случае они выключаются из опроса.
